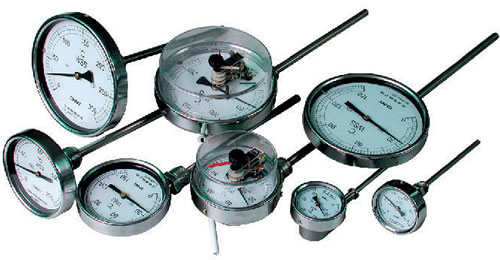

双金属温度计法兰安装DN20,0-150℃，1.5级，φ10 L=200MM 表盘150
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片，利用两种不同金属在温度改变时膨胀程度不同的原理工作的。是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
工作原理：
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
■主要技术特性
测温范围：-60-50℃
精确度等级：1.5级，基本误差：限为量程的1.5%
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.
尾管长度：100－2000mm。
尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）
安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不 锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
■WSSX系列 电接点双金属温度计
精度等级：1.5极，接点动作误差差限为示值基本误差限的1.5位。
接点额定功率：10VA
接点最高工作电压：380V或220V
接点最高工作电流：1A（无感负载）
工作电压宜在大于15V小于48V的情况下使用。
·工作条件
温度计型式
工作场所
温度℃
相对湿度％
普通
电接点型
掩蔽场所
-25～+55
5～100％
户外场所
-40～+85
5～100％
-40～+55
〈85
为保证温度计的正确发汛、读数、应避免在震动或脉动的场合下使用
型号
淮安市瑞泰
W
代号
温度仪表
S
金属膨胀式
S
感温元件双金属片
X
电接点结构
3
表壳公称直径
60
4
100
5
150
0
位置特征
轴向（直型）
1
径向（角型）
2
135°向（钝角型）
8
万向（可调角型）
0
安装固定形式
无固定装置
1
可动外螺纹
2
可动内螺纹
3
固定螺纹
4
固定法兰
5
卡套螺纹
6
卡套法兰
无
防护形式
普通型
W
防护型
F
防腐型
M
电接点位式调节
上下限
W
双上限
F
双下限
B
隔爆式
隔爆式双金属
