BTS  Series  :  设备型号：CT-4008TN-5V6A-S1  设备物料编码：CT-4008TN-5V6A-S1
一、设备综合性能

1.1硬件特性
系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源；
设备采用模块化设计，独立性强，易于维护；
夹具种类齐全，可适应不同规格型号的电池、钮扣电池、组合电池的测试；
内部供电使用高效率开关电源，节能效果显著，每个功率管有独立保护电路，保证设备安全可靠运行；
采用四线法测量，最大限度的排除接触误差，提高测量精度；
通道独立控制，互不干扰；
  散热系统效率高，能有效保证设备24小时满负荷的情况下正常工作；
硬件采用双环控制，恒流到恒压无尖峰，保护电池。
1.2软件特性
采用上位机客户端模式控制和管理测试设备及测试数据，支持自动化测试方案；
每个通道可独立编程测试，任何情况下的“停止”后（包括断电）的工步都具有“接续”功能，有效防止当前数据的丢失；
上位机兼容性强，可适应不同版本的下位机，同时具有友好人机交互界面，方便操作；
数据采集速度快，精确捕抓电压电流的变化细节（16bit的AD），具备日志功能；
强大的数据及曲线处理功能；完善的报表功能，支持四种报表类型和多种种报表格式：
所见即所得报表：可见的数据导出
常规报表：导出整个NDA数据文件
分层报表：循环层、工步层、记录层数据分离导出
自定义报表：用户可以自己定义导出报表的模板
数据及曲线可导出至EXCEL、TXT、均可编辑处理；
数据分析系统操作简单方便，并集中管理分析统计所有的数据；
随机免费附送专业工具软件，包括电压电流精度校准软件。可改箱号，可变量程。
二、技术参数
指标项目  指标参数
工作温度范围  0℃  ~  40℃
存储温度范围  -10℃  ~  50℃
工作环境相对湿度范围  30%  ~  80%  RH（没有水汽凝结）
存储环境相对湿度范围  30%  ~  90%  RH（没有水汽凝结)

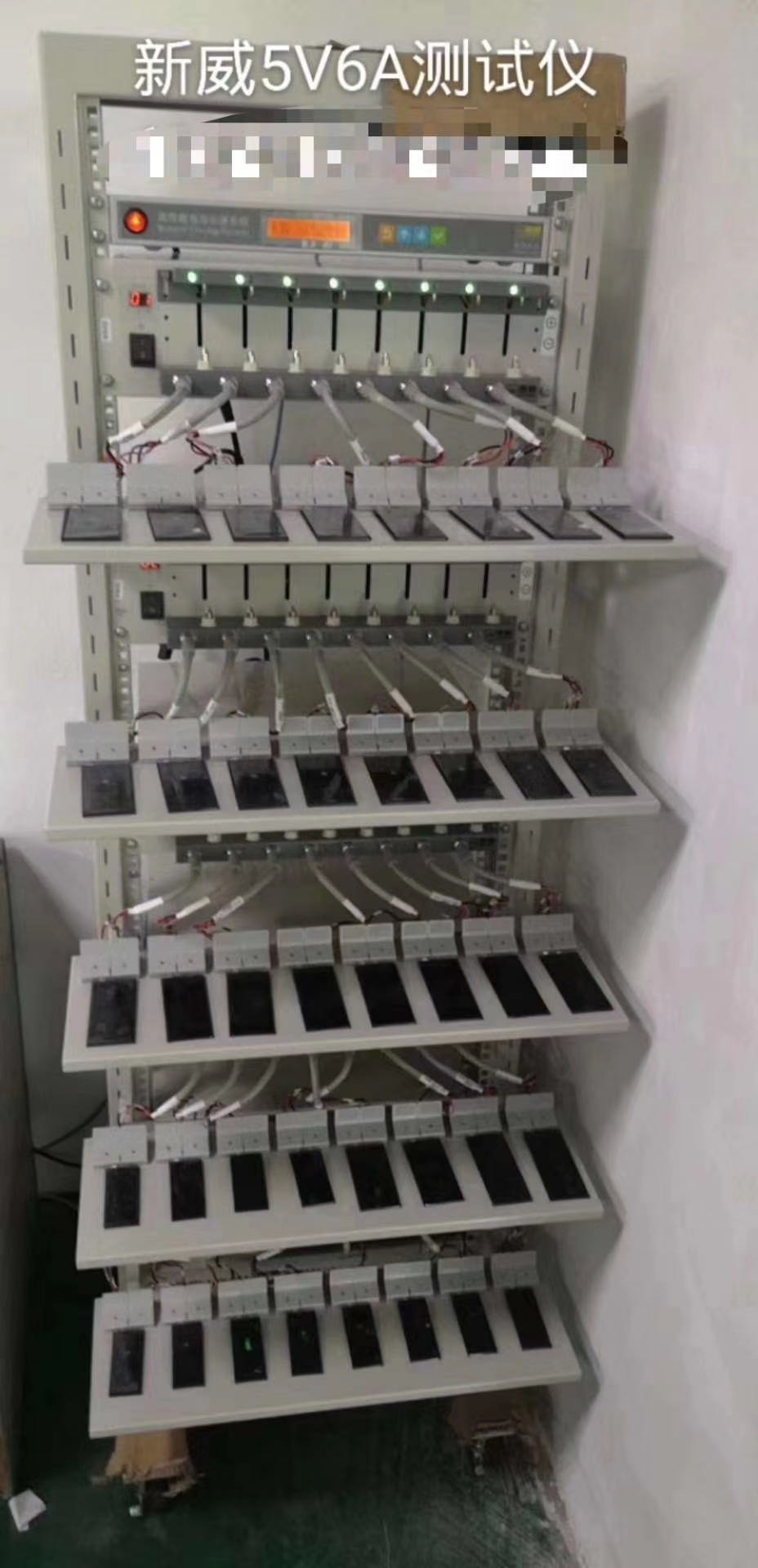

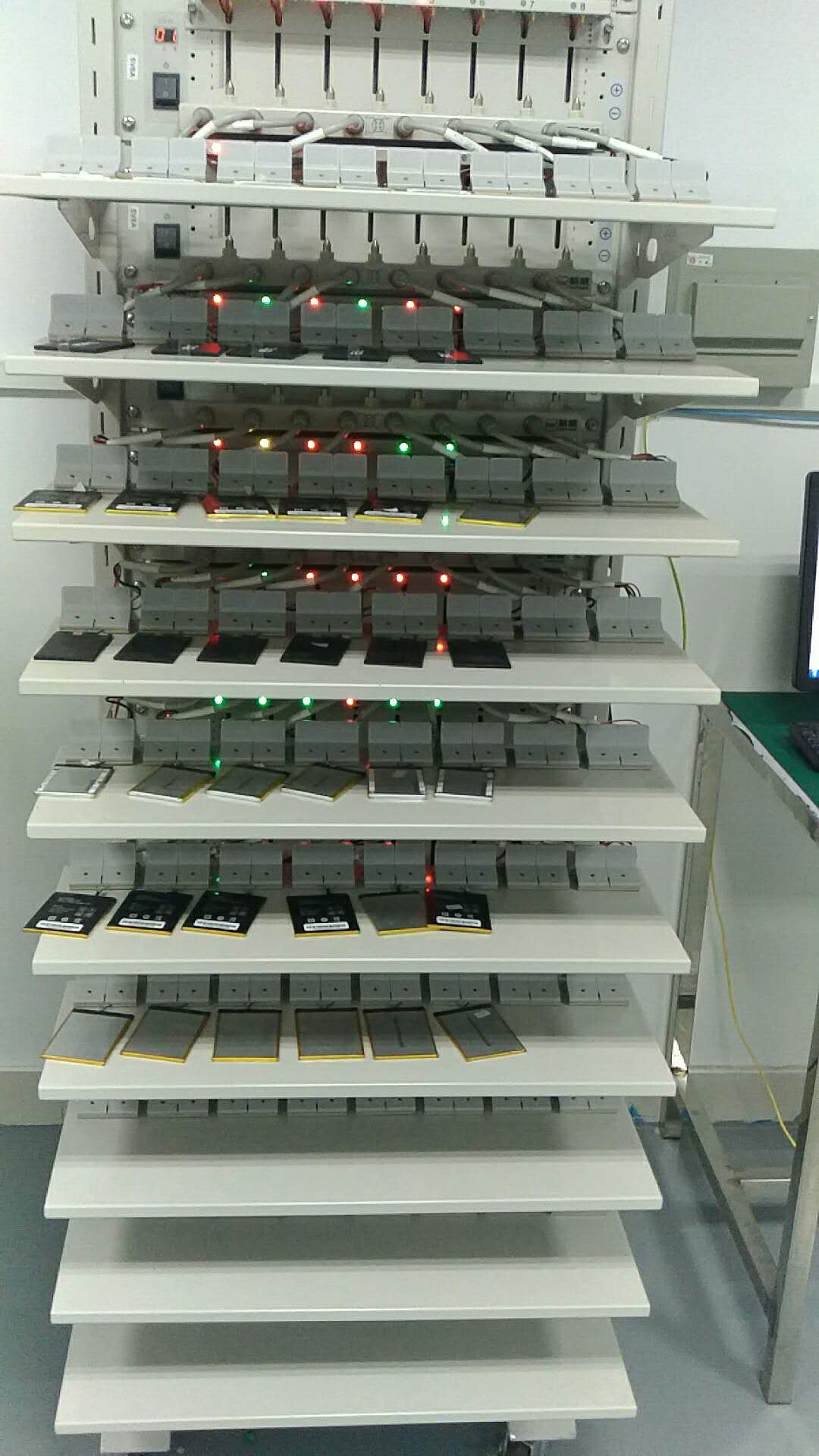

产品图片
图片仅供参考，以实物为准
输入电源  AC  220  V  ±10%  /  50  Hz
输入功率  224W
分辨率  AD:15bit;DA:12bit;
输入阻抗  ≥1MΩ
电压  每通道输出范围  充电:  10mV~5V；  放电:  10mV~5V
精度  ±  0.1%  of  FS
稳定度  ±  0.1%  of  FS
电流  单通道输出范围    充电:  6mA~3A；  放电:  6mA~3A
精度  ±0.1%  of  FS
稳定度  ±0.1%  of  FS
功率  单通道功率  15W
稳定度  ±0.2%  of  FS
时间  电流响应时间  电流到3A的硬件响应时间为20ms
工步时间范围  ≤（365*24）小时/工步  (时间格式支持00：00：00(h、min、s)
数据记录  数据记录条件  时间Δt：（1  ~60000S）
电压ΔV：(10mV  -  5V)
电流ΔI：（6mA-3A)
记录频率  1Hz
充电  充电模式  恒流、恒压、恒流恒压充电
截止条件  主通道：电压、电流、相对时间、容量
辅助通道：用户可选
放电  放电模式  恒流、恒功率放电
主通道：电压、电流、相对时间、容量
辅助通道：用户可选
循环  循环测试范围  1~65535次
单循环工步数  254
循环嵌套  具有嵌套循环功能，最大支持3层嵌套
保护  软件保护  ●  掉电数据保护
●具有脱机测试功能
●  可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、延时时间
硬件保护  添加防反接保护模块
通道特点  恒流源与恒压源采用独立双闭环结构
通道控制模式  独立控制
电压电流检测采样  四线制连接
噪声  <85dB
数据库  采用MySQL数据库集中管理测试数据
上位机通讯方式  基于TCP/IP协议
数据输出方式  EXCEL、TXT、图表
通信接口  串口/网口
每机柜通道数  8
夹具类型    通用夹具/聚合物夹具/鳄鱼夹具
机箱尺寸（W*D*H）  36U机箱,606*606*1790mm
