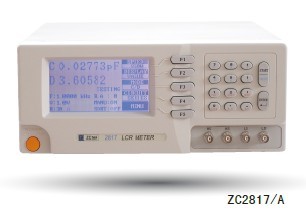

ZC2817  LCR数字电桥



    简要介绍

ZC2817型LCR数字电桥是一种高精度、宽测  试范围的阻抗测量仪器,可测量电感L、电容C、电阻R等多种元件参数。
ZC2817型作为一款低价格、高性能的测量仪器,以其独特的典型频率点和测量电平,最大限度地满足了一般的测量需要。
同时仪器所提供的HANDLER接口和RS232C接口为仪器使用于元件自动分选系统和与计算机联网通讯提供了条件。

    性能特点

■240×128点阵大型图形LCD显示                                  ■开路、短路、负载校正功能

■RS232C接口及PC界面软件                                            ■30Ω、100Ω可选信号源输出阻抗

■内建比较器，4档分选及HANDLER接口                        ■0.1Vrms、0.3Vrms和1Vrms三种测试电平

■100Hz～100kHz的测试频率，八个典型的测试频率点

测  量  功  能
测试参数  L/Q、C/D、R/Q、Z/Q、Z/D
基本准确度  0.05%
等效电路  串联、并联
数学功能  绝对值偏差、百分比偏差
量程方式  自动、保持
触发方式  内部、手动、外部
测试速度  快速:  20次/秒
中速:  5.1次/秒
慢速:  1.5次/秒
校正功能  开路、短路、扫频清零
测试端配置  5端
平均次数  1-99
显示方式  直读、ΔABS、Δ%
显示器  240×128点阵图形LCD显示器,6位读数分辨率
测  量  信  号
测量信号频率  100Hz,120Hz,1kHz,10kHz,20kHz,
40kHz,50kHz,100kHz
测量信号电平  0.1V、0.3V、1.0V
信号输出阻抗  30Ω,100Ω
测  量  显  示  范  围
|Z|、R、X  0.00001Ω～99.9999MΩ
C  0.00001pF～999.999mF
L  0.00001μH～9.99999kH
G、B  0.00001μS～999.999S
D  0.00001～9.99999
Q  0.00001～99999.9
θ(DEG)  -179.999°～179.999°
θ(RAD)  -3.14159～3.14159
Δ%  -999.999%～999.999%
比  较  器  及  接  口
比较器  四档分选,讯响控制及讯响状态选择
接口  RS232C、HANDLER
