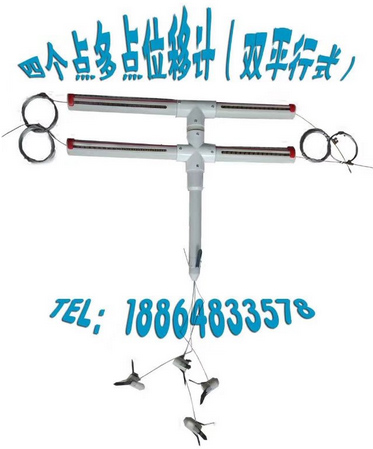

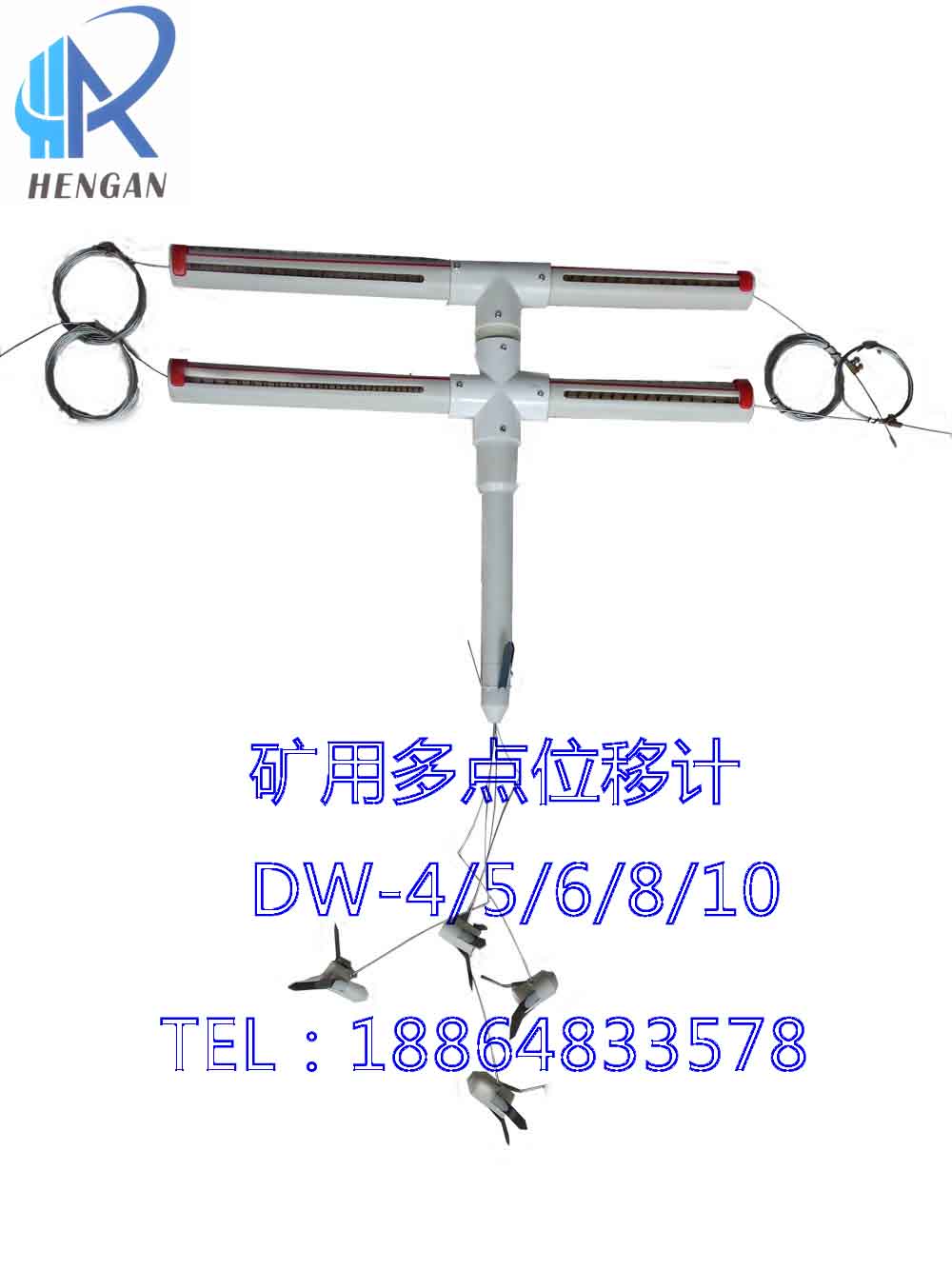

DW-4型多点位移计监测顶板岩层移动的检测装置，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。

DW-4型多点位移计主要：由基点锚头、测绳、套筒、防水牌、内测筒、外测筒组成。

基点锚头应固定在钻空深部2，4，6，8m处稳定岩层内，当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值。
