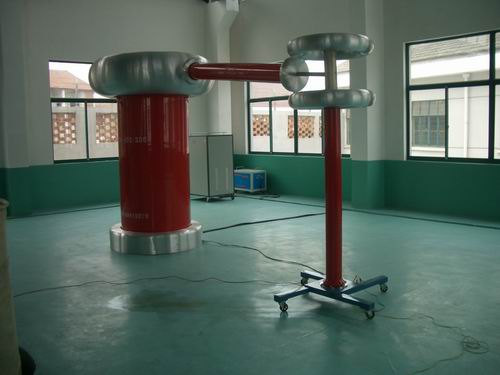

无局部放电工频试验变压器
用途
TQSW无局部放电工频试验变压器主要用于检验各种绝缘材料,绝缘结构和电工产品等耐受工频电压的绝缘水平,也作为变压器,互感器.避雷器等试验品的无局部放电工频试验电源.广泛应用于电工制造部门.电力运行部门,科研单位和高等院校.

成套设备包括：试验变压器、调压器、保护电阻、电源滤波器、三次、五次谐波滤波器、快速电子保护装置、电容分压器、控制台和测量仪器等。
成套装置分为单台绝缘筒、绝缘筒串级系列。
基本参数  电压等级：10KV～500KV  重量：120  kg  额定容量：1KVA-500KVA  kVA

TQSW系列无局放工频试验变压器产品是我厂引进、吸收国外先进技术，设计开发制造的无局部放电工频试验变压器，广泛应用于电器、电缆、电机、变压器、互感器、绝缘材料和相关的高压元件制造厂家，以及电力、科研和大专院校的高压试验室。可对其产品进行局部放电和工频耐压试验。该系列无局放变压器，采用环氧筒式结构，具有本机局放量小、损耗低、重量轻、波形失真小等特点。
　　品种规格齐全，性能先进可靠，符合DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86等有关标准要求

主要技术指标
额定容量：1KVA-500KVA
输入电压：220V(AC);  380V(AC)
输出电压：10KV～500KV
局部放电量：额定电压下≤5PC
我厂生产的局部放电试验全套设备，该系统主要由：
局部放电检测仪、校正脉冲发生器、  输入单元、工频无局放试验变压器、保护电阻、耦合电容器、控制台、调压器、  电源隔离滤波器等九部份组成。
主要技术参数:

规格型号    额定容量(KVA)    高压电压(KV)    低压电压(KV)
TQSW-5/2×50
TQSW-10/2×80
TQSW-20/2×100
TQSW-100/2×100
TQSW-45/2×200
TQSW-150/2×125
TQSW-25/2×125
TQSW-45/2×150
TQSW-150/2×150
TQSW-300/2×150
TQSW-100/2×100
TQSW-250/2×250
TQSW-500/2×250
TQSW-300/2×300
TQSW-600/2×300
TQSW-750/2×375
TQSW-200/2×500
TQSW-1000/2×500
TQSW-2000/2×500
TQSW-2400/2×400
TQSW-1200/3×400
TQSW-2400/3×400
