插入式涡街流量计的详细资料：
一、功能特点
●      性价比高，可广泛的适用于各种大口径管道气体、液体、蒸汽的流量计量。
●      结构简单可靠，可实现不断流拆装。
●      压力损失小
●      量程比范围宽，范围度达10-15。
二、技术参数
●        测量介质
              各种液体、气体及饱和蒸汽
●        公称口径
              DN200—DN2000
●        介质温度
              －40℃—+250℃
●        压力等级
              PN1.0MPa（首选）；大于PN1.0MPa协商供货
●        法兰标准
              DN100（执行GB/T9119.8—9标准）
●      精度等级
          2.5级（首选）
            精度高于2.5级需协议供货
●      涡街可测流量范围
            液体：0.5  m/s  —  6  m/s
            气体蒸汽：5m/s  —  60  m/s
●      放大器选择
            普通脉冲输出型(12—24VDC)
            普通两线制4—20MA输出型(24VDC)
            现场显示脉冲输出型(24VDC与3.6VDC)
            现场显示两线制4—20MA输出(24VDC与3.6VDC)
            现场显示数字智能型(24VDC)
●      防爆等级
            本安防爆型ExiaⅡCT4
            隔爆型ExdⅡCT6
●      防护等级
            IP54、IP65
●      表体材质
            1Cr18Ni9Ti(其它材质协议供货)

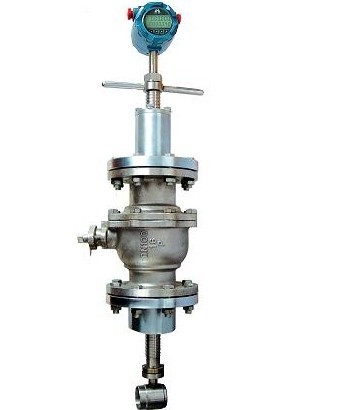

插入式涡街流量传感器
P-LUCG型插入式涡街流量计表体安装形式
1    LUCG型插入式涡街表体断流拆装式
2    LUCG型插入式涡街表体不断流拆装式
B-可测介质
1  气体、液体、蒸汽通用（只限数字滤波智能示型涡街）
2  测量液体
3  测量气体
4  测量饱和蒸汽、过热蒸汽
O-涡街口径

XRLUCG型插入式涡街
O  口径
020  200mm
025  250mm
030  300mm
035  350mm
040  400mm
045  450mm
050  500mm
060  600mm
070  700mm
080  800mm
085  850mm
090  900mm
100  1000mm
150  1500mm
160  1600mm
170  1700mm
180  1800mm
190  1900mm
200  2000mm
