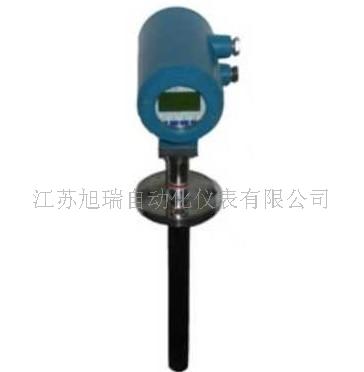

插入式电磁流量计的详细资料：
插入式电磁流量计是由LDEC型插入式电磁流量传感器(简称传感器)与电磁流量转换器配套组成。插入式电磁流量计可分为有截止阀和无截止阀两种形式。适用于自来水、石油化工等行业大中型管道，具有导电性液体的瞬时流量和体积流量的测量，并且特别适用于冶金，造纸及污水处理等行业的流量测量。

一、插入式电磁流量计  特点
插入式电磁流量计除具有一般电磁流量计的特点外,还具有其自身独特的优点:
1、结构简单,无可动部件,使用寿命长.
2、体积小,重量轻,安装方便,维护量小.
3、有截止阀插入式电磁流量计实现了不断流即可安装,拆卸,方便用户维护、检修.
4、测量时不受被测管道材质的影响.
5、不需要衬里,不需要接地环.

二、插入式电磁流量计  技术参数
1、管道公称通径及流量范围见表1
2、被测液体导电率:＞  5  μ  s/cm
3、公称压力:0.6MPa  1.0MPa  1.6MPa
4、被测介质温度:0～60℃
5、传感器定位杆轴线与管道轴线的夹角允差+5°,插入深度允差3mm
6、直管段长度要求:传感器上游直管段长度≥  20D;传感器下游直管段长度≥  7D
7、转换器主要技术性能指标:
a、输出信号:直流电流:4～20mA（允许负截电阻为0～500  Ω,光电隔离）
b、供电电源:  AC  或24V  Dc
c、传感器与轩换器之间连接电缆的最大长度为100m
d、工作环境:温度为0～40℃;相对湿度小于85%;周围空气中不应含有腐蚀性气体
e、显示瞬时流量和累计流量
8、精确度:当管道公称通径DN  ≤  150  时,为±  1.5%R
当管道公称通径DN  ≥  200  时,为±  1.5%R  ±  2.5%R
9、外壳防护等级：IP67

三、选型参数及型号标记
对于插入式电磁流量计,设计单位应根据本产品的主要技术指标,参照用户的实际情况选型.
1、适用流量范围的确定
如果用户已做好管道,可根据表选择相适用的流量及传感器口径.
如果用户没有做好管道,首先要根据流量范围确定传感器口径,再考虑是安装有截止阀型还有安装无截止阀型的传感器.
2、探头及插入杆形式
探头形式是根据介质悬浮物情况确定的,一般悬浮物多不易经常拆装的选敞开式,否则选导管式.插入杆形式是对安装的要求.一般螺杆式比较易于安装.
3、压力及使用情况
用户可根据管道压力的要求选择传感器的压力指标.一般插入式电磁用于管道压力较小的场合,适用于大中型管道中的循环水、源水和净水计量.另外,插入式电磁流量计与同口径的一体、分体电磁流量计相比价格较低廉.

四、LDEC  型传感器选型表
LDEC——插入式电磁流量传感器
安装方式——（有截止阀;1-  无截止阀）
探头形式——（A  敞开式,B  导管式）
插入杆形式——（1  螺杆,2  光杆式）
口径——（见表1）

五、LDE插入式电磁流量计选型表
LDE——插入式电磁流量计
使用环境——（B  ：防爆；无：非防爆）
转换器型号——（6  A  ：一体化；5  A  ：分体型）
结构形式——（Y  ：一体型：分体型）
安装方式——（有截止阀；1  -  无截止阀）
探头形式——（A  敞开式；B  导管式）
插入式杆形式——（1  螺杆式；2  光杆式）
