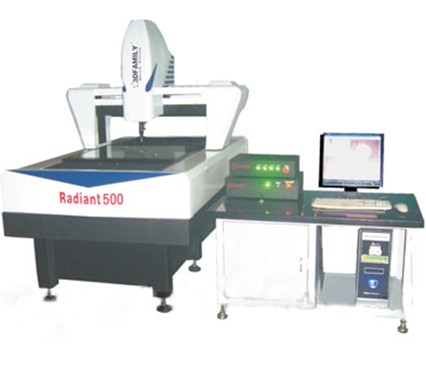

作为一台高性能的光学影像量测仪，它可解决印刷电路板(PCB)的量测问题，同时具有2D精密量测，及高速与高精确的特性，可在单一机台上执行多种功能，大大减少重复购置机台的花费与使用空间的让费。2D精密量测及程序编辑系统量测对象可为塑胶五金件，PCB板，底片或其它具有2D特性的物件。它可以量测物体上圆（弧）心、半径、线宽、夹角、距离、交点;CNC二次元系列亦具有批次自动量测及程序编辑功能;系统内含影像处理功能，如去毛边、找中心线等;除此之外，还具有统计分析、自动对焦、自动检测等功能。二次元（2D影像测量仪）检测软件是在WINOOWs环境下开发的，拥有编辑、绘图、影像显示等功能，系统操作简易灵活。适合行业二维抄数、绘图、工程开发、各种精密电子、模具、五金塑胶、PCB板、导电橡胶、螺丝、冲压件、手表、手机等测量需要。

          影像测量仪使用本身的硬件（CCD，目镜，物镜数据线）将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。如果配置合乎要求，设备绝对不会产生图象滞后现象。因工件大小而议，工作台可以选择不同行程。光源亮度可调，可以在各种光线条件下选择最合适的光源亮度。
自身优点：
1、装配3个可调的光源系统，不仅观测到工件轮廓，而且，对于不透明的工件的表面形状也可以测量。
2、使用冷光源系统，可以避免容易变形的工件在测量是因为热而变形所产生的误差。
3、工件可以随意放置。
4、仪器操作容易掌握。
5、测量方便，只需要用鼠标操作。
Z轴方向加探针传感器后可以做2.5D的测量。
详细技术咨询请来电咨询我们技术服务中心  7*24小时服务热线：0513-81508255/13862746872
