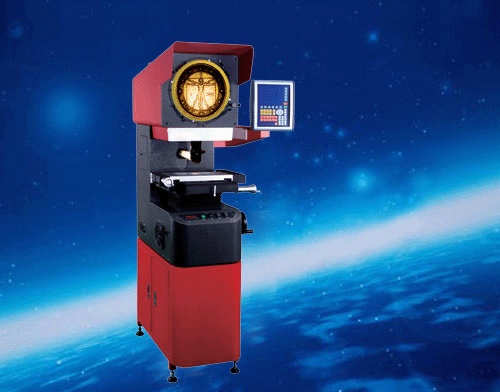

LT-1  高精度光学式投影仪
是集光学，精密机械，电子测量于一体化的精密测量仪器，用于对高精度工件或模具作尺寸、长度、形状、轮廓之精密放大投影检查，测量比对和测量结果的列表记录。

LT-1  高精度光学式投影仪
适用于精密工业如模具、工具、螺丝、齿轮、钟表、自动车床加工、光学部件、航空等等工业的制造、设计开发、品管检验与学术研究用途。

LT-1  高精度光学式投影仪
的特点是：高精度，测量示值误差达  (3+L  100)um，L  为被测量长度  (单位:mm)；在透射光照明下，轮廓测量误差小于  0.08%。
　　LT-1  随机已经配备  ES-10P  多功能数据处理电子尺系统，并配有专用的微型打印机，可将测量结果打印出来。


    LT-1  的光学系统品质优良，影像明亮清晰，镜头解像力高



高稳定度机身底座
机座采用高标号铸铁精密铸造，每块铸件都经过由电脑控制的除内应力专家系，保证铸件统作时效处理尺寸的稳定性，精确度能持久保持。



高精度线性导轨

XYZ  三轴均采用高精度线性导轨，并采用光学准直仪对每一条导轨作精确的安装与校验，以保证长久的高测量精度，移动轻松平稳.


大推力摩擦传动系统

采用无牙螺杆和摩擦传动系统，完全消除丝杆系统的背隙问题，提高移动灵敏和精确度。



　显示轴数  　X,Y轴为线性电子尺
　A轴为角度编码器
　分辩率  　0.001mm  (X,Y轴）  0.01度（A轴）
　座标显示  　X,Y轴座标  极座标显示
　记忆功能  　99组几何测量结果记忆，10组测量座标
　误差修正工功能  　线性误差修正，非线性误差修正
　数据输出接口  　RS-232C数据输出接口
　几何测量功能  　*三点求圆
　*点测量
　*两点求距离
　*两点合成线
　*两线求交角及交点
　*四点求交角及交中、点
　*线上垂直投点


  技术参数：

工
作
台  　金属工作台面尺寸  　350×170mm  　420×250mm
　　玻璃台面尺寸  　230×120mm  　290×190mm
　　X座标行程  　200mm  　250mm
　　Y座标生程  　100mm  　150mm
　　Z座标行程  　90mm　
投
影屏
  　　X,Y座标数显分辨率  　0.001mm　
　　轴向测量精度  　(3+L  100)um　
　　投影屏尺寸  　直径315mm  　直径415mm
　　投影旋转范围  　0~360度　
　　旋转角度数显分辩率  　0.01度　
物
镜    　　平面及表面轮廓精度  　0.08%　
　　放大倍率（任选其一）  　　10X  　　20X  　　5X  　　10X  　　20X  　　50X
　　物方视场范围（直径）  　　30mm  　　15mm  　　6mm  　　40mm  　　20mm  　　8mm
　　物方工作距  　　73mm  　　35mm  　　15mm  　　81mm  　　20mm  　　65mm
