日本三丰总代理工具显微镜MF/176系列技术参数
三丰总代理，三丰量具总代理，三丰三次元总代理
                                                          业务资询：刘13584900549

观察图像:  正像
光管  (选件):  单目目镜或双目目镜(俯角：25o)、十字投影法、带有TV  插板、光通比
(目镜/TV  插板：50/50)
目镜(选件):  10X,  15X,  20X
物镜:  3X  (375-037),  W.D.:  72.5mm
可选：1X,  5X  10X,  20X,  50X,  100X
轮廓照明
?  光源:  卤素灯泡(12V,  50W)
?  光学系统:  带有可调整光圈的远心照明系统
?  功能:  光强度可调、  无级亮度调整
表面照明
?  光源:  卤素灯泡(12V,  100W  或  12V,  150W)
?  光学系统:  带有可调整光圈的科勒照明系统
?  功能:  光强度可调、  无级亮度调整
显示装置
?  轴数:  2  轴  (MF-A  型)  或  3  轴  (MF-B  型)
?  分辨率:  0.001mm  /  0.0005mm  /  0.0001mm/0001"  /  .00005"  /  .00001"
?  功能:  调零、方向转换、数据输出(通过  RS-232C  接口)
电源:  100/110/120/220/240V  AC,  50/60Hz
重量  65.5kg  (505B,  1010B),69.5kg  (2010B),130kg  (2017B),138kg  (3017B),144kg  (4020B)

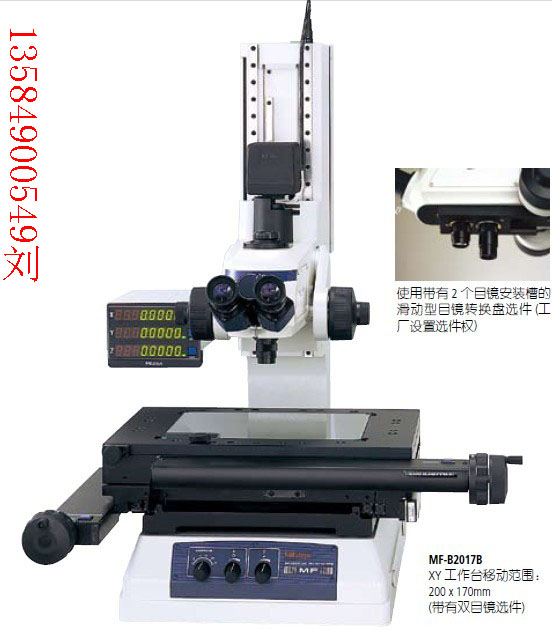

日本三丰工具显微镜MF/176性能参数（MF-A为二轴型，MF-B为三轴型）
型号  (XY  工作台尺寸)                                505B                      1010B                  2010B                          2017B                    3017B                      4020B
货号MF-A                                                                  176-561*            176-562*        176-563*              176-564*                176-565*            176-566*
MF-B                                                                                  176-581*              176-582*      176-583*              176-584*                176-585*                176-586*
XY  工作台移动范围                      50  x  50mm  100  x  100mm  200  x  100mm  200  x  170mm  300  x  170mm  400  x  200mm
Z  轴移动范围                                                    150mm                    150mm                150mm                    220mm                    220mm                      220mm
调焦方式手动调焦(粗调焦：10mm/rev、微调焦：0.1mm/rev)
测量方法线性编码器(2  轴型：X  /  Y  轴、3  轴型：X  /  Y  /  Z  轴)
分辨率  (可转换)  0.001mm  /  0.0005mm  /  0.0001mm  /  .0001"  /  .00005"  /  .00001"
测量精度(20oC  时)  XY  轴：(2.5+0.02L)μm,  L  为无负载测量长度(mm),  JIS  B  7153
指示精度(20oC  时)  Z  轴：(5+0.04L)μm,  L  为测量长度(mm)
浮动功能带有快速断开功能的X  和Y  轴
XY  工作台台面尺寸280  x  280mm  280  x  280mm  350  x  280mm  410  x  342mm  510  x  342mm  610  x  342mm
载物玻璃有效尺寸180  x  180mm  180  x  180mm  250  x  150mm  270  x  240mm  370  x  240mm  440  x  240mm
旋转功能—  —  —  ±5o  (左)  ±5o  (左)  ±3o  (左)
最大工件重量10kg  10kg  10kg  20kg  20kg  15kg
最大工件高度150mm  150mm  150mm  220mm  220mm  220mm
*  为区分交流电源电压，在货号后加上以下后缀(如：176-561A):
A  适于UL/CSA,  D  适于CEE,  E  适于BS,  DC  适于中国、K  适于EK，无后缀适于JIS/100V
