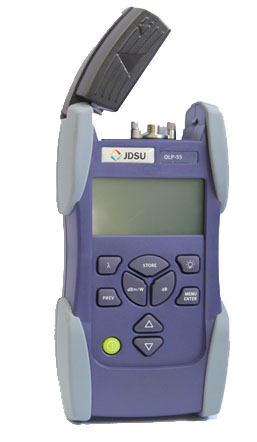

OLP-57灵巧型PON光功率计

产品特点描述
1、全球首台BPON/EPON/GPON光功率计
2、可选FTTX功率计的直通模式能够同时测试FTTx/PON系统中1490  nm,  1550  nm与1310  nm全部三个波长
3、通过每波长上的多个用户可调节阈值能够方便地进行通过／失败分析。最多提供十个预定义的用户可调节阈值
4、加亮的图形化用户界面  (GUI)  能够同时显示所有必要的参数以及多至三个测试结果
5、通用的适配器类型  (BN  2150/00.xx)  适于所有2.5  mm  与1.25  mm连接器
6、4个AA型电池能够提供长时间工作
7、用于1310  nm上行波长的突发模式测试功能
技术指标
FTTx波长可选特性(1)：1310  nm(上行波长)测试(2)
通带  1260  到  1360  nm
1490/1550  nm  波段隔离度  >50  dB
最大允许输入功率  +17  dBm
测量范围  +10  到  -35  dBm
1490  nm  (下行波长)  测试：
通带  1480  到  1500  nm
1550  nm  波段隔离度  >50  dB
1310  nm  波段隔离度  >50  dB
最大允许输入功率  +15  dBm
测量范围  +10  到  -50  dBm
1550  nm  (下行波长)测试
通带  1530  到  1570  nm
1490  nm  波段隔离度  >50  dB
1310  nm  波段隔离度  >50  dB
最大允许输入功率  +26  dBm
测量范围  +26  到  -  50  dBm
测量精度：固有不确定度(2,  3,  4,  )  ±  0.5  dB，PDL  <±  0.25  dB
线性度(2,  5)  ±  0.06  dB
直通路径插入损耗(2,  4)  <1.5  dB
存储
数据存贮  1000  个测试结果
数据读取／
远程控制  通过USB接口
通用数据
显示  加亮的图形化显示,
分辨率为128  x  64  点
结果显示  以dBm，dB，mW，μW为单位
通过/失败
分辨率(6)  0.01  dB/0.001  μW
背景光功能
光接口
光纤类型  9/125  μm
光连接器在BN  2150/00.xx内的适配器可更换
2.5-mm插头：FC,  ST,SC,DIN,
1.25-mm插头：LC,  MU  适配器
电源
干电池  4节Mignon(AA)型,  1.5  V,
或NiMH可充电Mignon(AA)
型电池,  1.2  V
干电池工作时间
宽带模式  >60  小时(7)，突发模式  >35  小时
干电池/NiCd/NiMH电池节电：此仪表可以在
20分钟后自动关闭  (此功能可被禁止)
可通过单独的交流适配器支持交流电源
快速电池充电功能  (2小时)
通过一个交流适配器或者12  V汽车电池适配
器支持12  V直流电源
电磁兼容性
符合EN  50081-1与EN  50082-1(满足CE)
校准：建议校准时间间隔  3  年
环境温度：
标称使用范围  -10℃到+55℃
存贮与运输  -40℃到+70℃
尺寸与重量
W  ×  h  ×  d  大约95  ×  60  ×  195  mm
(3.74  ×  2.36  ×  7.68  英寸)
重量  大约500  g  (1.1  磅)
