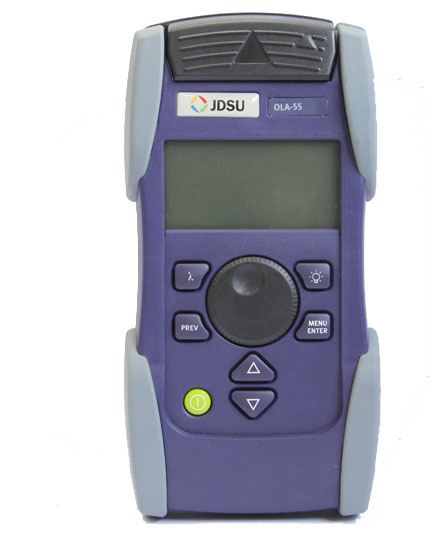

OLA-55光衰减器

产品描述
JDSU(安科特纳)  的SMART  (灵巧型)光手持式仪表远远超出了基本要求。已经有超过100,000台JDSU的手持式光表被全球用户广泛使用，JDSU(安科特纳)  又推出了新的SMART(灵巧型)系列手持式光表帮助您的网络达到更高的性能。JDSU(安科特纳)  的SMART手持式光表是一个新型的、智能化和高性能的产品系列，可测试所有类型光  信号和系统，包括宽带、PON以及千兆以太网。
SMART手持式光表系列可以提供如下功能：
?    更多的校准波长，使其具有业内最高的性能
?    SMARTStar图形化用户界面，能够提供快速、方便和直观的操作
?    先进的SMARTEnergy  电源管理系统
?    SMARTBag使仪表的操作和运输更方便和安全
?    紧跟国际标准，保证最高的测试精度和可信度
?    结构坚固、抗震、防水溅设计，适于现场操作?    启动快速，无需预热时间，减少了测试时间
－OLA-54  SMART光功率衰减器设计用于多模光纤系统(50/125  μm光纤)。
－OLA-55  SMART光功率衰减器是一台能够满足未来发展需求的仪表，用于系统测试、安装、维护以及单模光纤的生产。由于它具有最小的差分群时延（DGD），OLA-55也适用于40  Gbps传输系统。
－OLA-55M  是  Smart  系列中最新的一员。用于系统测试、安装、维护。具有最小的差分群时延（  DGD  ）。同时，OLA-55M  也适用于40G  传输系统。
功能特点
?    50/125  μm多模光纤设计(OLA-54）
?    能够适用于40  Gbps系统(OLA-55）
?    OLA-55M  同时具有光衰减器和光功率控制的功能
?    新的光学设计能够获得最小的插入损耗
?    SMARTWheel滚轮用于精确与快速的手动调节衰减值
?    绝对和相对衰减设置
技术指标
      OLA-54      OLA-55      OLA-55M
可调整波长范围      750  ～  1350nm
步长  1nm      1260  ～  1650nm
步长  1nm      1260  ～  1650nm
步长  1nm
光纤类型      50/125μm      9/125μm      9/125μm
校准波长      850nm  、1300nm      1310nm  、1550nm  、1625nm      1310nm  、  1550nm  、  1625nm
显示范围(已计算最小插入损耗)    <2.5  ～  60dB      <2.0  ～  60dB      <2.0  ～  60dB
最小插入损耗      <2.5  dB      <2.0  dB      <2.0  dB
线形度      ±  0.2      ±  0.2      ±  0.2
衰减设置重复性      ±  0.1  dB      ±  0.1  dB      ±  0.1  dB
总衰减精度            ±  0.8  dB      ±  0.8  dB
设置类型      全范围连续      全范围连续      全范围连续
功能      双向      双向      双向
显示值      绝对和相对衰减值      绝对和相对衰减值      绝对和相对衰减值
最大输入功率      +20dBm      +23dBm      +23dBm
光功率控制模式
控制范围                -50  ～  20dBm
精度                ±  0.25dB
显示分辩率                ±  0.01  dB
设置时间                <2s
输出功率稳定度                ±  0.15dB


























说明：光功率控制模式仅OLA-55M支持。
通用参数
显示图形化（GUI）显示界面
分辨率：  128  ×  64  点
显示单位：  dB
背光功能：独立按钮开关控制电源4  节  1.5V  AA  干电池或  1.2V  可充电镍氢电池
操作时间：干电池  >300  小时电磁兼容符合  IEC  61326  (满足CE  )校准建议校准周期  3  年温度工作温度：－10°C  to  +55°C
储存温度：－40°C  to  +70°C尺寸与重量外形尺寸：  95  ×  60  ×  195mm
重量：  500g
订货信息
型号      订货号      光纤类型      插芯形式      功能
OLA-54      BN  2280/41      多模      50/125μm      光衰减器
OLA-55      BN  2280/01      单模      PC      光衰减器
OLA-55      BN  2280/21      单模      APC      光衰减器
OLA-55M    BN  2280/02    单模      PC    光衰减器＋光功率控制　
OLA-55M    BN  2280/22      单模    APC    光衰减器＋光功率控制
