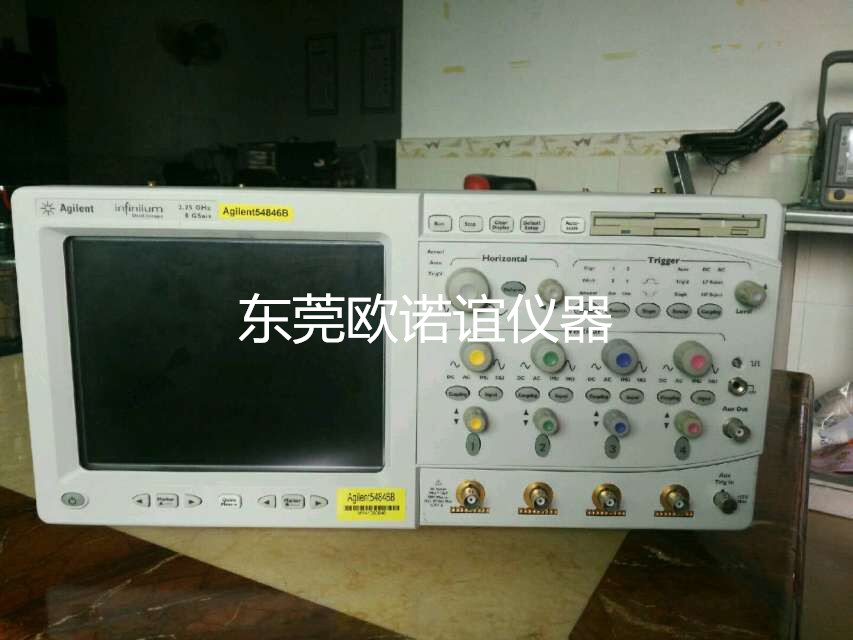

新到货安捷伦54846B数字示波器(二手)


东莞市欧诺谊电子仪器有限公司(二手仪器专业买卖)

联系人：李小姐： 13560813766 [手机/微信号] QQ：171099194

 QQ：2881482763电话：0769-87910706

54846B技术指标2.25 GHz bandwidth 供应示波器
Up to 8 GSa/s sample rate
Simple, analog-like front panel with WINOOWs? GUI
Time correlation between 16700 logic analyzer and scope
Web-enabled remote control and e-mail on trigger
USB 2.0 test option for low/full/high speed USB devices
Voice Control option for hands free operation
Communications mask test kit option
Passive probes must be ordered  seperately                                                                              2.25 GHz 带宽
高达8 GSa/s的取样速率
简洁、使用WINOOWs图形化用户界面的模拟面板
作用域与16700个逻辑分析器的时间相关性
可使用web的远程控制和e-mail触发
对于低/全/高速usb设备的USB 2.0测试选项
语音控制选项，可实现无手操作
通信掩码测试工具选项
被动测试必须单独排序

输入通道数           4
模拟带宽50Ω(-3dB)   54845B  1.5GHz   54832B  2.25GHz
上升时间 50Ω        54845B  233ps    54846B  178ps
输入阻抗              1MΩ±1﹪(12pF典型值),50Ω±1.5﹪
灵敏度               2mV/div至2V/div(1MΩ)1mV/div至1V/div(50Ω)
输入耦合             1MΩ:AC,DC; 50Ω:DC
垂直分辨率            8 bits, ≥12 bits (启动平均功能)
通道间的隔离                         DC至100MHz: 50dB
(具有相同垂直设置的任意两个通道)      ＞100 MHz至1GHz:28dB
                                      ＞1GHz至2.25GHz:24dB
直流增益精度          ±1%满刻度(在通道标度满分辨率下)
最大输入电压
1 MΩ              ±100V(DC+AC)[AC＜10kHz],CAT I
50Ω               5 Vrms, CAT I
偏置范围           垂直灵敏度           偏置范围
1 MΩ              2mV至＜10mV/div    ±4V
                  ＞10mV至2V/div     ±40V
50Ω               全部                 ＞±12 div
偏置精度           ±(1%通道偏置+1%满度)
动态范围           ±8个刻度,离屏幕中心(1 MΩ)
                  ±8个刻度,离屏幕中心(50Ω)
直流电压测量精度
双光标             ±[(直流增益精度)+(分辨率)]
单光标             ±[(直流增益精度)+(偏置精度)+ (分辨率/2)]
水平
主时基范围         100ps/div至20s/div
水平位置范围       0至±1s或1个全屏宽度,取其大者
延迟扫描范围       1 ps/div至当前主时基设置
分别率             2 ps
时基分别率         70 ppm (±0.007%)
时间差精度
    实时模式         ±[(0.007%)(△t)+(0.2)(采样周期)]
    等效时间模式     ±[(0.007%)(△t)+(满度/(2×存储器深度))+30ps]
通道间不对称可消除范围   -100μs至+100μs
抖动, RMS          8ps±0.005ppm×[延迟时间]
采集
实时采样率(最高)
    2通道交错        8GSa/s
    每通道           4GSa/s
等效时间采样率(最高)   500GSa/s
存储器深度           2通道交错/每通道
标准                    64K/32K
采样模式
    实时              连续单次采集
    等效时间          随机重复采样(更快扫描速度有更高的时间分辨率)
    平均              可从2至4096选择
滤波器
     Sin[X]/X内插      滤波器通断可选FIR数字滤波器。数字信号处理在采集数据点间增加点，以提高测量精
                       度和波形显示质量。BW=采样率/4
     9-bit带宽(BW)极限 BW=采样率/20
触发
灵敏度
    内部              DC至100MHz:0.5div
                   100MHz至600MHz:1.0div
                   600MHz至1GHz:1.5div
    辅助              DC至500MHz:300mVp-p
电平范围
    内部              ±8 div,离屏幕中心(1 MΩ)
                   ±8 div,离屏幕中心(50Ω)
    辅助              ±5V

输入通道数           4
模拟带宽50Ω(-3dB)   54845B  1.5GHz   54832B  2.25GHz
上升时间 50Ω        54845B  233ps    54846B  178ps
输入阻抗              1MΩ±1﹪(12pF典型值),50Ω±1.5﹪
灵敏度               2mV/div至2V/div(1MΩ)1mV/div至1V/div(50Ω)
输入耦合             1MΩ:AC,DC; 50Ω:DC
垂直分辨率            8 bits, ≥12 bits (启动平均功能)
通道间的隔离                         DC至100MHz: 50dB
(具有相同垂直设置的任意两个通道)      ＞100 MHz至1GHz:28dB
                                      ＞1GHz至2.25GHz:24dB
直流增益精度          ±1%满刻度(在通道标度满分辨率下)
最大输入电压
1 MΩ              ±100V(DC+AC)[AC＜10kHz],CAT I
50Ω               5 Vrms, CAT I
偏置范围           垂直灵敏度           偏置范围
1 MΩ              2mV至＜10mV/div    ±4V
                  ＞10mV至2V/div     ±40V
50Ω               全部                 ＞±12 div
偏置精度           ±(1%通道偏置+1%满度)
动态范围           ±8个刻度,离屏幕中心(1 MΩ)
                  ±8个刻度,离屏幕中心(50Ω)
直流电压测量精度
双光标             ±[(直流增益精度)+(分辨率)]
单光标             ±[(直流增益精度)+(偏置精度)+ (分辨率/2)]
水平
主时基范围         100ps/div至20s/div
水平位置范围       0至±1s或1个全屏宽度,取其大者
延迟扫描范围       1 ps/div至当前主时基设置
分别率             2 ps
时基分别率         70 ppm (±0.007%)
时间差精度
    实时模式         ±[(0.007%)(△t)+(0.2)(采样周期)]
    等效时间模式     ±[(0.007%)(△t)+(满度/(2×存储器深度))+30ps]
通道间不对称可消除范围   -100μs至+100μs
抖动, RMS          8ps±0.005ppm×[延迟时间]
采集
   时间延迟          触发由1个跳变沿限定。在规定的30ns至160ms时间延迟后,将在任何所选通道
                        的上升或下降沿上产生触发。
    事件延迟          触发由1个跳变沿限定。在规定的1至16,000,000次事件延迟后, 将在任何所选
                        输入的上升或下降沿上产生触发。
     TV             在3种标准电视波形上触发:525行/60Hz(NTSC,PAL-M),625行/50Hz(PAL),875行/60Hz
                        (Zenith HDTV),或客户自定义的波形
违规触发
    脉冲宽度          通过规定脉冲的宽度和极性,在比您波形中更宽或更窄的其它脉冲上触发,能捕
                        获宽度窄至1ns的脉冲。
    脉冲宽度范围: ＜1.5ns至＜160ms建立/保持         在电路的建立、保持或建立和保持违规触发。
                        需要用任意2个输入通道上的时钟或数据信号作为触发源。必须规定高、低阈值,
                        以及建立和/或保持时间。
    跳跃触发          在大于或小于规定时间内,在不穿越两个电压电平的脉冲上升或下降沿上触发。
                        捕获沿可快800ps。
测量和数**算
波形测量
    电压              峰-峰值、最小值、最大值、平均值、RMS、幅度、波底、波顶、过冲、前冲、高、
                        中、低、面积。
    时间              上升时间、下降时间、周期、频率、正宽度、负宽度、占空比、时间差、Tmin、
                        Tmax、通道间相差、周期间抖动
      频域              FFT频率、FFT幅度、FFT频率差、FFT幅度差、FFT相位
      眼图              眼高、眼宽、抖动、交叉%、品质因素、占空比失真
测量模式
    自动测量          测量菜单可访问所有测量,同时显示4种测量


♂♂购买二手仪器的好处：

1、与新购仪器几个月的供货期相比，购买二手仪器的供货期要短的多。在 时间就是市场的今天，优势无疑是为明显的。
2、二手仪器的价格便宜，基本为新购仪器价格的20%～50%。在电子技术迅 速发展的今天，仪器的更新也在加快，投资越少则风险越小。
3、为了让您放心地使用我们提供的二手仪器，我们销售的二手仪器可以
做到：1、保修半年至一年不等。
2、可以根据您的要求，将仪器送至国家计量测试单位进行校准。
备注：本公司主营二手仪器，届时本公司货源广阔，绝大部分将继续直接从国外引进，成色新，价格低，性价比极高，并且在售后服务方面尽大努力做到好！欢迎来电垂询或亲临选购，并欢迎预订。
