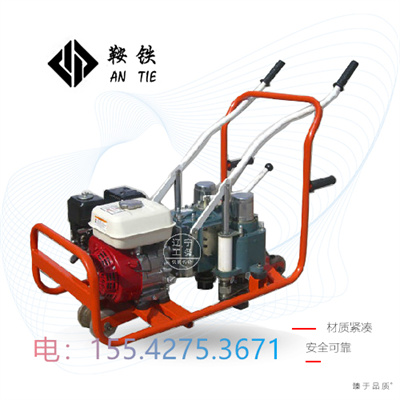

鞍铁NJLB-600内燃机动扳手铁路施工厂家制造

  本实用新型提供一种结构简单、转换方便、可以应对多种型号螺栓的新型螺栓紧固扳手。一种新型螺栓紧固扳手，包括手柄，手柄的一端或者两端设置有转轴，所述转轴的中心轴线与手柄所在的长度方向垂直，所述转轴上设置有实心的扳手头，所述扳手头为正多面体，所述扳手头的每个侧面上设置有尺寸不同的螺丝卡槽。结构简单、转换方便、快捷的特点，随着扳手头的旋转，一把工具上可以同时设置与多种型号的六角螺栓头匹配的螺丝卡槽，提高了工具的集成度和施工时的工作效率。

  工作原理

  NJLB-600内燃机动扳手由汽油机驱动，通过齿轮箱减速，经过换向装置进行换向，将扭矩传递到牙嵌离合器上，终将设定好的扭矩传递给扳头。

  技术参数

  1、汽油机型号： GX200

  2、汽油机额定功率： 4.77KW

  3、汽油机转速： 3600r/min

  4、主轴转速： 123r/min

  5、套筒数量： 2

  6、套筒中心距： 215±0.5mm

  7、旋紧扭矩可调： 80-170 N?m

  8、旋松扭矩： >600N?m

  9、出厂旋紧扭矩： 125 N?m

  10、工作效率： ≥10个/分

  11、质量; 70kg

  12、外形尺寸： 855×405×500(mm)

  使用方法

  1、检查NJLB-600内燃机动扳手传动部分是否灵活，螺纹连接是否松动。

  2、转动换向手轮，使套筒扳手工作部分处于中间位置(空位)。

  3、将NJLB-600内燃机动扳手抬上钢轨，使前后轨行轮卡住钢轨，根据轨型调整后轨行轮高度。

  4、将辅助支承架插入辅助支承套内，使辅助支承轮卡住另一根钢轨。

  5、按发动机操作说明书加入机油和燃油，起动发动机进行短暂空载运转，运转正常后，将油门调到2/3处或很大锁紧即可开始工作。

  6、NJLB-600内燃机动扳手转动换向手轮至所需要的旋向松(顺时针)或紧(逆时针)，对准螺母用手扶持操作把向下压并套牢螺母，即可对螺母进行拧紧和松开作业。

  7、NJLB-600内燃机动扳手在旋紧时，听见嗒嗒声即可抬起套筒。

  8、停止工作前减小油门，待发动机短暂空转后即可熄火停机。

  9、拆下辅助支承架。
