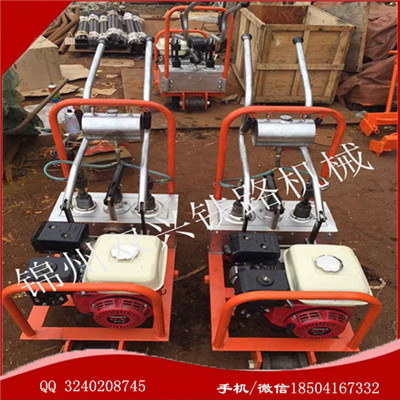

内燃轨枕打螺丝机扳手NLB-650技术参数

1.汽油机功率：4.8kW

2.套筒工作转数：110～120r/min

3.拧紧扭矩：80～300N.m可调

4.套筒中心距：216mm

5.最大旋松扭矩：650N.m

6.主机质量：85kg

7.外形尺寸：980×470×700mm

8.噪音平均值：≤82dB(A)

内燃轨枕打螺丝机扳手NLB-650采用油浸式牙镶斜面摩擦离合器，大大地改善了上下离合器的润滑条件，使齿面磨耗减少到最小程度,使用寿命长等特点。变速箱体采用铝合金铸造而成，不仅减轻了整机重量，而且实现全封闭式内加注机油润滑方式，一方面将机器噪声控制在最小程度，另一方面又充分适应风沙等恶劣工作环境下的作业。调整扭矩范围大，正向拧紧调整范围为60～200N.m，反向旋松扭矩650N.m，并配有扭矩调整刻线指示。一旦发生套筒与螺栓螺母卡死时，具备快速简捷的套筒与主机分离功能，充分免除在线路养护、维修超工况作业时，因套筒卡死而造成的安全隐患。

内燃轨枕打螺丝机扳手NLB-650产品特点：

◆ 静扭矩，大马力：采用进口发动机，静扭矩设计，全齿轮传动，不冲击，经久耐用 ;

◆ 强大的反向扭矩：可高达的反向扭矩，轻松旋松各种锈蚀螺栓;

◆ 效率高：双头同时作业，可达2颗/5秒;

◆ 解决卡帽问题：采用滑动工作套筒，花键轴自动将螺帽顶出;

◆ 操作方便：限扭器上置，整机重心降至轨面位置;

◆ 劳动强度低：采用双头作业，工人非常方便进行钢轨两边的螺栓松紧作业;

◆ 安全保险：本机具有安全保险装置;

◆ 自动找正：在螺栓中心距误差15mm内，万向套筒可自动找正;

◆ 动力强劲：采用纯正本田动力;

◆ 重量轻巧：整机小于90kg;

内燃单头螺栓扳手工厂_棘轮扳手_发动机维修手册

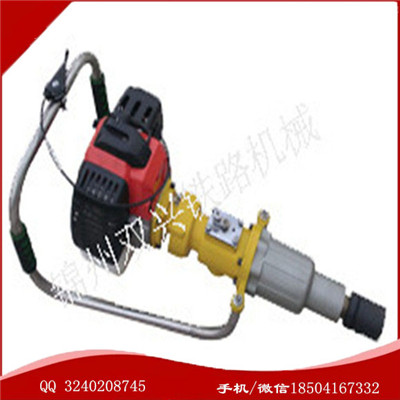

内燃机动螺栓板手工作原理

发动机输出旋转扭矩，通过离合器，传动轴，锥齿轮换向减速机构实现旋转扭矩的换向于减速，换向于减速后的扭矩由连接轴传递到有蓄力加力装置作用的冲击加力机构上，然后通过套筒对螺栓上的螺帽实现松开和锁紧作业。

1. 检查机器各部件应处于正常状态;检查发动机(按发动机说明书)应处于正常状态。

2. 将换档手柄放置于0位(空档)，转动发动机数转使其各部位有良好的润滑。

3. 启动发动机，进行短时间空转，再调整油门使发动机处于中速运转状态。

4. 将换向手柄由空档放置于你所需要的档位(正转或反转)抬起操作手把，将套筒套在轨枕螺母上，旋转离合器手柄，拉动离合器使之结合，套筒开始工作，当轨枕螺母松开或锁紧按需要的技术要求时，松开离合器手柄，离合器自动复位(即脱离状态)，套筒停止工作，这就完成一条轨枕螺栓的松开或锁紧的全过程。

5. 停止工作时，当手柄置于空档位置放松油门，关闭发动机。

6、本设备采用了多项新技术，整机体积小、重量轻。

7、采用小型汽油发动机为动力，输出功率大，可靠性高，可实现连续作业。

8、操作简单方便，并可实现任意转速状态下的换向，方便现场应用。

9、具备套筒头离合和螺栓(母)自动顶出机构，可实现发动机正常工作转速状态下连续松紧作业，大幅度提高作业效率。

10、整机可靠性高，作业质量好。

内燃单头螺栓扳手工厂_棘轮扳手_发动机维修手册

售后服务及交付说明

1、性价比说明：

同产品质量条件下，我公司不以降低性能、更改产品零部件为代价，给出最低最实在的价格。(可根据客户要求进行产品的生产配置)。

2、交货说明：

按供货期交货，若有特殊情况，需提前交货的，我公司在有限的范围内将会组织人员加大生产力度、实行生产，安装，调试，包装等工艺，力求满足贵公司要求。

3、产品交货附带说明：

① 产品说明书及维修手册。

② 产品合格证。

③ 外购件附带说明。

④ 易损件及其清单(机型不同略有出处)。

质量承诺

1.质量管理体系符合GB/T19001-2000idtISO9001:2000标准，并坚持持久，有效地运行和持续改进。

2.坚持技术创新，开发新产品和改进现有产品，满足顾客需求和期望。

4.对产品负责到底，实行终身服务。
