主要技术参数

1、动力：

1、SF190型柴油机

功 率 7kW

转 数 2300转/分

2、液压系统工作压力 5～6MPa

3、震动频率 66.7Hz

4、激振力： 22kN

5、最大下插力 16kN

6、夹实力 6.5kN×2

7、下插深度 110mm±10mm(轨枕底面以下)

8、生产效率 ≥270根/(组·小时)

9、主机净重：

水冷柴油机： 455kg

10、外形尺寸：

水冷柴油机： 1300mm×750mm×1600mm

11、作业形式：

(1)单侧下道二台为一组，适用复线或单线路肩较宽地段。

(2)双侧下道二台为一组，适用单线路肩较窄地段。

12、走行架轨距 ： 1435mm(特殊需要提货要说明)

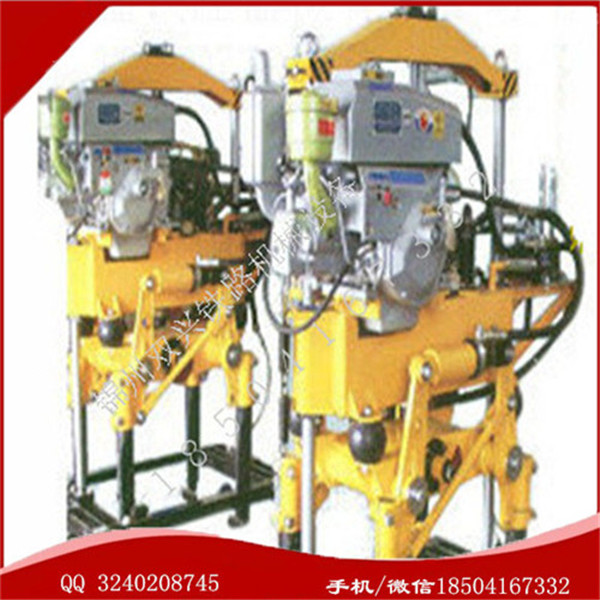

YD—22型液压捣固机，是我厂广集国内外用户对捣固机的使用经验，采用新材质、新技术研制出的更新换代产品。其基本结构和原理仍然保留了老式捣固机的优点，即双导柱框架、单缸升降方式。同时通过加大镐掌下插深度，并采用增加导柱行程限位装置等方法，使其既可在国内Ⅱ型、Ⅲ型混凝土轨枕线路上进行捣固作业、也可在国外各种混凝土轨枕和钢枕线路上进行捣固作业。主要技术性能高于老式捣固机。该机即适用于不同型号钢轨及混凝土轨枕线路大、中修清筛作业后的捣固作业;又适用于新建线路道床石碴的捣固作业。该机性能优越，结构合理，安全可靠，作业效率高，完全满足了铁路道碴捣固作业的需要。

该机可根据用户的实际需求配备不同动力源：1、风冷柴油机 2、水冷柴油机 3、汽油机

操作规程

1、操纵者经训练熟悉本机性能后，考试合格方可操纵本捣固机上道作业。

2、汽油机、柴油机驱动的捣固机，使用必须严格按照其使用规定进行：检查润滑油是否在标尺刻度范围内，不得随意调整其额定转速。汽油机周围不得有易燃易爆物品，运转时不得向燃油箱加油。运转冷却后方可加油，加油时应防止燃油外溅，如外溅必须等燃油挥发后，再启动。运转和停车未冷却时，不要触摸消声器。

3、将走行架放在线路上，走行轮要对正两根钢轨，将升降缸提到最上端的两台捣固机依次推到放平的走行架上，分别对准位置，将前后大插销插入定位孔内，再将下道架折起，把下道架上的支承挂勾与走行架的勾环勾住。作业中，操纵者最好面向来车方向。

4、搬动组合开关(汽油机应手拉起动，柴油机应手摇启动，加大油门至工作位置)，运转正常后即可开始捣固作业。

5、作业时，先将镐掌张到最大位置，开始下插，下插时要注意卡轨钳必须随着下插深度增加而自动卡住轨头，下插时不能用力过猛，以防抬高线路。遇到不能一次下插到要求深度时，可采取“搓着下”的方法，即下插过程中开动夹实缸，使镐掌产生适量的水平往复运动拨石碴，便于下插。

6、达到下插深度要求后，开动夹实缸，使两对震动着的镐掌将石碴向枕底夹紧，在震动力和夹紧力共同作用下，石碴受到了压紧和震实，达到捣固的目的。根据线路情况，镐掌插入道床后，只需张夹1～3次。

7、完成夹紧石碴后，在张开镐掌的同时扳动换向阀的升降阀杆，使机器升到最高位置，向前推动捣固机到下一枕木的捣固位置，继续捣固作业。

8、在使用过程中，操纵者应密切注意机器的运转状态和线路状况。两操作者应密切配合，力求动作协调一致。

9、初次捣固半小时后须停止工作，调整张紧轮，增加皮带张紧力，以防掉带。

10、捣固时，应避开防爬器，轨距杆，支承木等障碍物。

11、作业中，如出现捣镐提升后夹轨钳仍紧咬钢轨时，可用手泵压杆(铣有缺口的一端)，把安全销拔出，钳口便可完全松开。

12、捣固作业发生故障时，应用手压泵急速提镐下道进行处理，严禁在线路上停机排除故障。

下道和存放

作业中待避列车和每日工作结束时，应按下述程序进行下道。

1、提升捣镐至最高点。

2、摘下支撑挂勾放下下道架，使下道架平稳。

3、把捣固机推到下道架末端,搬动操纵手柄，将捣镐降至最下端。

4、折起走行架。

5、曲线半径小于800米，超高大于125毫米，遇超限货物列车通过时，应把走行架摘下。

6、人员站在列车前进方向和捣固机之间躲避。

7、工作结束，摘下走行架放在路肩上，进行日常保养，罩上防雨苫布并捆扎牢固。并对捣固机采取防溜措施。

8、如长期不用时，应对捣固机采取防尘、防锈措施。

冲击捣固镐制造商_捣固镐_新型高强度铁路路基捣固镐头

内燃冲击式捣镐产品综述:

内燃冲击式捣镐具有效率高,质量可靠,价格合理,性能可靠等优势，是辽宁鑫盛铁路器械有限公司的重点产品之一。

内燃捣固镐用途：

在公路建设和土木工程中的破碎和拆除工作;在铁路施工中，捣振铁轨下方的碎石;通过更换不同的机具，该机器可进行各种破碎、铲凿、挖掘、捣实等工作。

冲击捣固镐制造商_捣固镐_新型高强度铁路路基捣固镐头

售后服务及交付说明

1、性价比说明：

同产品质量条件下，我公司不以降低性能、更改产品零部件为代价，给出最低最实在的价格。(可根据客户要求进行产品的生产配置)。

2、交货说明：

按供货期交货，若有特殊情况，需提前交货的，我公司在有限的范围内将会组织人员加大生产力度、实行生产，安装，调试，包装等工艺，力求满足贵公司要求。

3、产品交货附带说明：

① 产品说明书及维修手册。

② 产品合格证。

③ 外购件附带说明。

④ 易损件及其清单(机型不同略有出处)。
