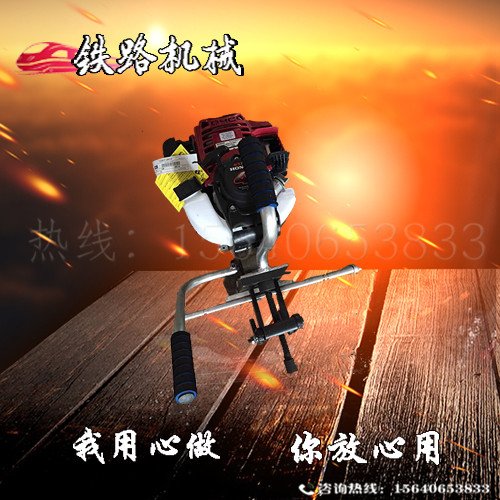

ND-4型手提式内燃捣固镐_捣固机_优质铁路捣固镐

主要技术参数

1、汽油机型号： 小松G4L-D

2、汽油机功率： 1.42kW

3、工作方式： 二冲程全方位

4、激振力： ≥4.2kN

5、空载振幅： ≥5mm

6、振动频率： 120～140HZ

7、振捣棒直径： 52mm

8、偏心块旋转速度： ≥7000r/min

9、外型尺寸： 1050×380×280

10、整机质量： 13.6kg

适用范围

ND—4型内燃捣固镐适用于铁路道床养护的一种小型养路机械,主要用于铁路道床石碴和其它颗粒状物料的捣固作业。它既没有冗长的电缆线，也没有笨重的软轴，设计新颖，结构合理、紧凑，使用方便。是一种上下道迅速、操作轻便的捣固设备，特别适合道岔捣固作业。

使用与维护

1、 使用前的准备。

1.1检查或紧固机器各部螺栓和螺纹连接处，应连接牢固。

1.2将汽油和二冲程小松汽油机专用润滑油以50:1的比例混合或使用市场上出售的二冲程机油50:1的比例，并摇拌均匀。

1.3将混合汽油灌入汽油机机箱，擦净外表面残留的汽油。

1.4向偏心块轴承内注油(30号机械油)。注油时，先从套筒端盖上卸下M6x10内六角螺钉，然后用针管向油孔内注油，注油完毕，再将螺钉紧固。首次注入量为20ml，以后每工作100小时注油一次，每次注油10ml。

注意：棒内润滑油不可过量，油面高度以不接触到偏心块下端轴承为宜。

1.5检查无误后准备启动。

注意：本机器选用的主机为二冲程全方位工作汽油机，请使用汽油和二冲程小松汽油机专用润滑油的混合汽油，否则将影响汽油机工作或造成汽油机拉缸损坏。

2、启动汽油机。

2.1将捣固镐直立在石碴或泥土地面上，请勿立于硬质地面上。

2.2按动汽油机泵膜10次以上泵油，将油门控制手柄关至最小(怠速)。若是冷机启动或冬季启动，应关闭风门。

2.3一手握住捣固镐手把，一手拉住汽油机启动手柄，并使拉绳张紧。迅速拉动启动手柄。汽油机启动后，应慢慢放回启动手柄，打开风门。

2.4汽油机启动后，应使其怠速运转3～5分钟热机，使汽油机各部润滑后方可工作。

3、捣固作业与停机。

3.1手持捣固镐手把，将汽油机油门开至最大，反复插入道床石碴中进行捣固作业。

3.2工间休息时，应停机。不可长时间怠速运转。

3.3停机时，先将油门关至最小，再按住停机按钮停机。

3.4休息时间较长或不用时，应将捣固镐手把朝下平放于地面上，避免摔碰汽油机。

ND-4型手提式内燃捣固镐_捣固机_优质铁路捣固镐

液压道岔捣固机特点：

液压道岔捣固机是铁路道岔专用养修机械设备，主要用于道岔区段枕底道碴捣固，也可兼顾正线道床道碴的捣固作用。该机主要有以下特点：

辽宁双兴捣固机采用进口汽油机为动力，重量轻，低温易启动，故障率低，噪音小，污染小，极大地改善了工人劳动环境，降低了工人的劳动强度。

辽宁双兴捣固机采用专利技术——摆动式走行架，走行架可自由摆动，使每对捣镐均能对正枕木同时下插，捣固效率更高，捣实效果更好。

辽宁双兴捣固机采用大激振力、大振幅，无反力下插，而无需夹轨，配重块等装置。提高了工作效率。

ND-4型手提式内燃捣固镐_捣固机_优质铁路捣固镐

辽宁双兴售后服务及交付说明：

1、性价比说明：

同产品质量条件下，我公司不以降低性能、更改产品零部件为代价，给出最低最实在的价格。(可根据客户要求进行产品的生产配置)

2、交货说明：

按供货期交货，若有特殊情况，需提前交货的，我公司在有限的范围内将会组织人员加大生产力度、实行生产，安装，调试，包装等工艺，力求满足贵公司要求

3、产品交货附带说明：

① 产品说明书及维修手册

② 产品合格证

③ 外购件附带说明

④ 易损件及其清单(机型不同略有出处)

4、售后服务范围：

产品保修期为1年，在保修期内产品属质量问题的我公司给予最快捷的维修，不手任何费用，在保修期外需要更换零部件的，我公司只收取成本

5、跟踪产品：

我公司自产品售出后每个月都会有至少一的技术使用回访，跟踪产品的使用情况并予以记录，做到有问题及时处理，力争做到客户满意。
