宁夏FMG-4.4II内燃仿形钢轨打磨机细节图_钢轨打磨机操作手册

客户咨询：1 5 6 4 0 6 5 3 8 3 3

联 系 人：房 经 理

网 址：https://jzsxtljx.1688.com

地 址：辽 宁 省 锦 州 市

传 真：0 4 1 2 - 4 8 9 4 8 7 6

技术服务：1 5 1 4 1 2 7 2 0 8 0宁夏FMG-4.4II内燃仿形钢轨打磨机细节图_钢轨打磨机操作手册

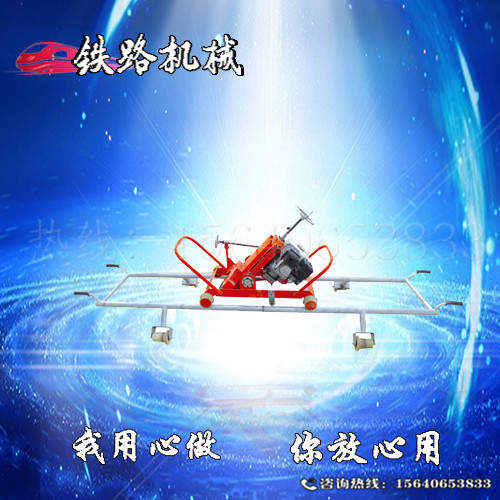

仿形钢轨打磨机主要由汽油机、机架、机芯、走行装置几部分组成。机架系用无缝钢焊接而成。机芯由传动系统、旋转装置及轮组成。砂轮旋转角度和进给量由手轮制成，走行装置和机架焊为一体，走行轮绝缘轮。且轮缘较高，下道后也可在地面推行。先将机架跨在两股钢轨上，再整好砂轮进行给量和角度即可进行侧磨。是道岔和焊补轨面修磨的理想工具。

主要技术性能及参数

1.内燃机：美国科勒发动机，功率：6.5马力

2.转速：3600r/min

3.丝杆纵向行程：0-250mm，导杆横向行程：±350mm，旋转角度：±33°

4.砂轮尺寸：150×75×55(mm)

5.整机质量：50kg

6.外形尺寸：1000×500×730(mm)

7.可通用于43-75kg/m的各种型号钢轨

操作方法：

1. 将打磨机放在钢轨上，通过两滚轮移动，导向轮须与两侧钢轨相接触并回转自如。

2. 顺时针转动手轮时，杯型砂轮下移。

3. 获得良好的打磨质量，须按两步进行：

a. 粗打磨：打磨机沿钢轨移动，逐步放下砂轮，打磨至离轨面1mm，打磨应从轨面开始，再打侧面。打磨钢轨另一侧时，必须调转打磨机。

b. 精打磨：在粗磨的基础上打磨机重新就位，准备打磨轨面。当基准滚轮就位后，放下砂轮，使之刚好触及焊缝附近不须打磨的轨面，从轨面开始打磨，然后打磨侧面，打磨范围应达到焊缝两侧各100mm，为补偿砂轮磨损，应稍稍放下砂轮。

4. 打磨完成后，必须逆时针旋转手轮，使砂轮上提，以便于进行下一个焊缝的打磨。

5. 导向轮的调整：打磨机两侧各有一套导向轮，用于打磨砂轮的导向。打磨机打侧面时，支撑导向轮的相对位置可根据与地面的距离(或钢轨的型号)来调整二导向轮的间隙，调整导向轮时将四个螺栓扭松后，相对的移动(转动)支架即可调整间隙。

6. 打磨机主轴的滚动轴承组合，滚轮、导向轮的滚动轴承组合，要定期注入和更换润滑脂，进给运动的螺旋副及其支撑要定期的注入润滑脂。

宁夏FMG-4.4II内燃仿形钢轨打磨机细节图_钢轨打磨机操作手册　　该产品以GX160汽油机作动力，用A型三角皮带(内周长889毫米)通过传动系统带动砂轮进行磨轨作业。该机主要由机架、传动系统、砂轮、磨圆弧滚轮、走行装置等主要部件组成。机架系用薄钢板角钢焊接而成。砂轮依靠丝杠螺母螺旋进给，走行装置和机架用螺栓连接，走行轮轮缘较高，下道后也可在地面上推行。外形如图所示。磨钢轨顶部、侧面可用绝缘轮(或滚轮);磨轨顶圆弧用滚轮可修磨钢轨圆角部位。

宁夏FMG-4.4II内燃仿形钢轨打磨机细节图_钢轨打磨机操作手册　　我公司专业生产手持内燃捣固镐 、内燃冲击捣固镐、内燃软轴捣固镐、液压大型捣固镐、内燃钢轨钻孔机、电动钢轨钻孔机、内燃轨枕钻取机、电动混凝土螺栓钻取机、木枕钻孔机、电动钢轨切割机、内燃钢轨切割机、进口切轨机、断面打磨机、仿形打磨机、道岔打磨机、钢轨除锈机、单项轨缝调整器、双项轨缝调整器、手持单头螺栓扳手、内燃双头螺栓扳手、内燃单头螺栓扳手、液压双头螺栓扳手、液压单头螺栓扳手、液压方枕器、液压起道器、液压拨道器、液压起拨道器、液压起拨道机、单轨车、运轨器、运轨小排车、吊轨器、拉运轨车等铁路养护设备。　　　备注：以上内容有辽宁铁路机械设备有限公司提供，相关产品参数及图片仅为参考，具体产品因生产批次不同可能会有出处，请和销售人员联系具体细节。
