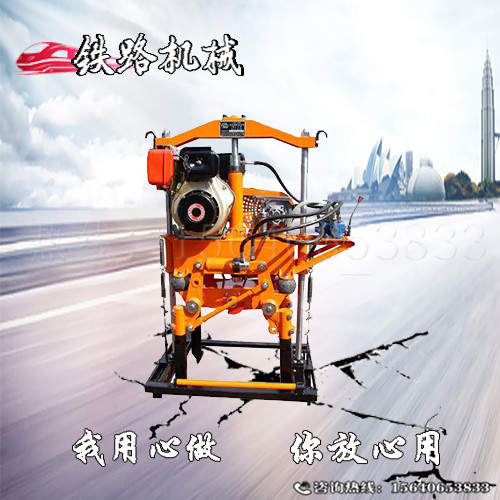

捣固镐是一种新型铁路养路机械，该机适用于铁路线路道砟道床的捣固作业，使用时可利用列出间隔作业，上下道方便，安全可靠，对正线线路及道岔可进行全方位捣固作业。具有捣固质量好、作业效率高、作业无死角等特点，是线路维修、新铺线、道砟清筛后道砟捣固及道岔捣固作业的必备理想机具。

精致体验液压捣固机组维修说明_捣固镐结构

铁路机械 ? 二十年专业制造

客户咨询：1 5 6 4 0 6 5 3 8 3 3

联 系 人：房 经 理

网 址：https://jzsxtljx.1688.com

地 址：辽 宁 省

办 公：1 5 6 4 0 6 5 3 8 3 3

精致体验液压捣固机组维修说明_捣固镐结构

工作原理：

液压道岔捣固机由走行架和捣固装置两部分组成。在沿钢轨纵向移动的走行架上，布置2片或4片横向移动的捣固装置。捣固装置由油箱(上有内燃机、油泵、液压控制阀)，悬挂带有一付捣镐的振架组成。

油箱在双导柱内由单升降缸驱动，带动振架，使捣镐插入道床或抬起;捣镐由双油缸驱动张、夹。

内燃机通过三角带驱动振架上的带偏心铁的振轴旋转产生振动;振动的捣镐振动下插，夹紧使石碴密实。

主要技术参数:

1、内燃机功率 GX390(本田汽油机)9.5kw

2、振动频率 66.7Hz

3、激振力 22kN

4、工作系统油压力 4.5～5MPa,液压用油N22机械油

5、捣镐下插深度 枕下110mm±10mm

6、主机质量 300kg

7、外形尺寸 1200mm×520mm×1650mm

8、工作效率 40min/一组道岔/一组机器

作业前的准备:

1.检查各联结部位紧固件，如有松动或脱落的应配齐和拧紧。

2.检查手压泵工作是否可靠，进出油阀是否关闭良好，如关闭不严，不准上道。

3. 检查发动机的燃油和润滑油以及捣固机液压油是否符合装量标准。

4.启动内燃机，操作换向阀，试验升降、夹紧、横移各油缸的运动是否灵活可靠，液压系统有无泄露。

5.选好下道位置，平正地放好下道架，下道后捣固机不得侵入“限界”。

6.作好通讯防护工作，确保一切安全。

安全操作规程:

1. 机器上下道时，需4人合作，防止走行架、下道架、捣固机颠覆。

2. 液压道岔捣固机4台为一组(或2台为一组)，每台1人，共4人(或2人)。

3. 机器上道后，插好安全销，以防捣固装置滑出走行架，在启动内燃机，试升降、夹紧、横移无异常可开始作业。

4. 要特别注意两条钢轨不能短路，检查绝缘轮和走行架的绝缘性能，应不小于1MΩ。

5. 作业过程中，注意4人操作人员步调一致，纵向推进时镐尖上抬超过轨枕即可，跨越钢轨时抬至最高点。镐掌不得碰轨底边。

6. 作业过程中，要随时注意捣固机的声音、紧固件和油路是否泄露。

7. 发动机或油泵发生故障，应用手压泵供油，升起捣固装置。
