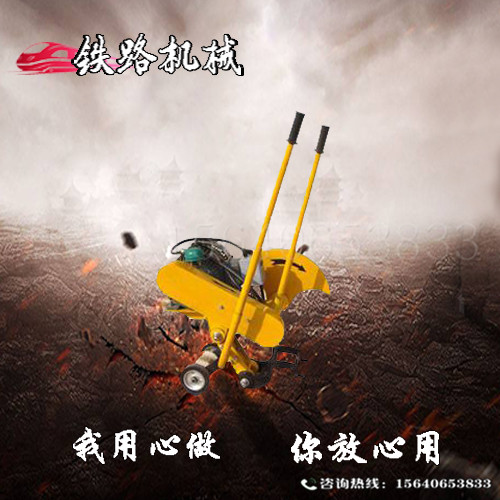

工程局专利产品QG-3内燃铁路锯轨机切割装置 钢轨切割机型号

产品介绍

本机设计先进，结构新颖，主轴转动角度大，砂轮片利用率90%以上。装卡方便，操作简单，使用安全可靠。切割速度快，切割面无发兰烧伤现象，该机可在地面及钢轨上推行。

工程局专利产品QG-3内燃铁路锯轨机切割装置 钢轨切割机型号

铁路机械 ? 二十年专业制造

客户咨询：1 5 6 4 0 6 5 3 8 3 3

联 系 人：房 经 理

网 址：https://jzsxtljx.1688.com

地 址：辽 宁 省

办 公：1 5 6 4 0 6 5 3 8 3 3

工作原理

依据无齿锯切削原理，利用摆动机构，使转动的薄片砂轮轴线绕着钢轨轴线沿着一定轨迹往复摆动，薄片砂轮对钢轨进行切割。薄片砂轮回转平面与钢轨断面接触长度较小，从而减少薄片砂轮的磨耗，提高薄片砂轮利用率及工作效率。

1、主运动：由电动机、驱动V带传动使主轴(薄片砂轮)回转。

2、进给运动：利用切割臂与摆臂的相对摆动，靠切轨机的自重来实现薄片砂轮的进给切削运动。切割臂主轴薄片砂轮回转面在摆臂(卡轨机构)中心平面旁侧，并悬臂较长，因此锯片可切到钢轨底。

结构：

1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。

2、摆臂、切割臂、皮带轮为铸造铝合金结构，质量轻、强度高。

3、装夹机构具有防脱轨功能，切轨机安放在钢轨上，切轨机重心与钢轨中心轴线重合，即使旋松夹紧螺杆，切轨机不发生倾斜。

4、电机座为分体式铸造铝合金，减轻重量。

5、走行机构增设辅助轮，保证在地面推行时平稳。

技术参数

1.额定功率：3.0KW(380V)

2.工作转速：3200r/min

3.切割范围：43-75kg/m

4.切割垂直度：≤0.5mm

5.切割砂轮片：∮400×∮32×4

6.外型尺寸：550×500×650(mm)

注意事项

1、摆臂与长轴之间应保持润滑，定期向注油咀内注入润滑油。

2、切轨机运行累计500小时后，应拆卸清洗主轴轴承，更换润滑脂。

3、摆臂与切割臂均采用螺纹销轴连接，在出厂时已调好，当磨损后产生松动，可松开锁紧螺母，旋动螺纹销轴，调整各机件轴向间隙，使其能相互转动，又无轴向窜动为止，然后，再锁紧螺母。

4、V带传动的张紧，用两个六角螺栓的旋动进行调整。

5、在使用、运输过程中不得扔、摔。

6、长时间不用，应放置在通风、干燥、无腐蚀气体的库房内。如受潮或雨淋后，在使用前应当用500V兆欧表测量绝缘电阻，电气装置对机座的绝缘阻值不小于7MΩ。

7、使用前检查电源线、插头及开关是否良好，否则不能使用。插入电源插座前，电机开关应处在“关”的位置。插头、插座必须相匹配，并正确接地。

8、不要使电源线接触热源、油脂。防止电源线擦破、割破、轧坏。

9、薄片砂轮应防潮、防撞、防压。

工程局专利产品QG-3内燃铁路锯轨机切割装置 钢轨切割机型号

公司介绍

我公司是一家专业生产钢轨钻孔机、锯轨机、捣固镐、钢轨打磨机、液压方枕器、轨缝调整器、液压起拔道器、轨枕内燃螺栓扳手、液压拉轨器、高铁器材等养路机械、线路扣件的厂家。

工程局专利产品QG-3内燃铁路锯轨机切割装置 钢轨切割机型号

行业资讯

“好!放!”随着施工现场的最后一声指令,9月23日14时50分,工人们将乌市地铁1号线铁路局至国际机场段的最后一榀轨排,平稳精准地落在了预定位置上。至此,全长12.2公里的乌市地铁1号线铁路局至国际机场区间中双线轨道全部铺设完成。

记者在施工现场看到,25米长的轨排经过反复调整位置后才缓缓地由小龙门吊放到地上,测量工人马上蹲到2榀轨排的接口处开始进行轨排位置数据的检测。随后,铺装工人要对轨排进行粗调、与地面钢筋绑扎连接、模板支立加固、轨道精确调整等施工。

“现在看起来轨道虽然都连通了,但是每榀轨排之间还有缝隙,所以后期我们还要进行轨道焊接等工作将这些缝隙弥补掉,使地铁轨道最终实现‘长轨通’,因为只有轨道形成无缝链接的状态才具备地铁车辆通行的条件。”中铁十一局集团有限公司乌鲁木齐地铁1号线工程轨道安装工程02标段项目经理苏俊骏说。

苏俊骏介绍说,接下来工人们将利用移动式轨道闪光焊机对地铁钢轨进行焊接,再分别经过正火(高温调整)、探伤(查看焊接是否完整合格)、打磨(使焊接处平整光滑)等多道工序确保轨道平整顺滑,以便确保地铁运行的安全和舒适。

此外,考虑到尽可能减少地铁运营对市民的影响,乌鲁木齐地铁1号线中有不少地段都铺设了具有减振、降噪效果的轨道。仅地铁1号线工程轨道安装工程02标段中,就有约3公里的轨道都具有减振降噪的效果。

据悉,按照目前工期,预计10月初乌市地铁1号线铁路局至国际机场段的双向正线(即运送乘客的线路)轨道可以完全具备通行条件;到10月上旬该标段正线、车辆段等所有轨道铺设任务都将全部完成。

地铁1号线工程轨道安装工程02标段负责铁路局至国际机场之间8个车站、7段区间的地下轨道铺设工作,以及百园路车辆段的地上轨道铺设工作。乌市地铁1号线全长27.6公里,途经天山区、水磨沟区、沙依巴克区、高新区(新市区)4个中心城区,是一条南北向的沟通乌鲁木齐老城区、新市区和主要对外交通枢纽的骨干线路

工程局专利产品QG-3内燃铁路锯轨机切割装置 钢轨切割机型号

我公司主要生产以下型号的切割机：

DQG-4 电动钢轨切割机、 DQG-4.0电动切轨机、 DQG-3 电动锯轨机、

DQG-3.0 电动切轨器、K1260进口切轨机、 k1270胡斯华纳切轨机、

NQG-6.5 内燃切轨机、 NQG-4.8 内燃锯轨机、NQG-6 内燃钢轨切割机、

NQG-9 大功率切轨机

欢迎各位新老客户前来选购，产品24小时咨询热线：15640653833。
