CSBF-G20手动比例流量方向复合阀-船用手动比例复合阀
如图：
CB/T3928-2001手动比例流量方向复合阀 更换须知：
船上在更换旧的 船用CSBF型手动比例流量方向复合阀的时候，由于铭牌腐蚀等因素，客户很难清晰的判断出此阀的规格。这时候客户可以根据我们的建议进行方便推测：
如图：
CB/T3928-2001手动比例流量方向复合阀-手动比例复合阀 简介：
船用CSBF型手动比例流量方向复合阀是一种带有压力补偿、流量比例调节和安全保护的三位四通换向阀，CSBF型手动比例流量方向复合阀的操作手柄与流量调整机构同步动作，能进行无级变速，并具有良好的换向调速性能，同时还具有可靠性好，操作方便，寿命长等特点，广泛应用于船舶机械及其它各种机械的液压系统中，本产品获国家专利。
船用CSBF型手动比例流量方向复合阀-参数选型表：
如图：
型号
model
公称通径Nominal dia.（mm）
公称流量Nominal flow（L/min）
公称压力
Nominal pressure（MPa）
安全阀调压范围Scope of safety valve pressure（MPa）
手柄操纵力Handle control force（N）
中位滑阀机能
Mid-POSTTTION pulley enginery
CSBF-G20
20
120
25
5～25
≤40
M型
O型
Y型
H型
K型
P型
CSBF-G25
25
200
CSBF-G32
32
300
CSBF-G40
40
450
CSBF-G50
50
700
CSBF-G65
65
1200
CB/T3928-2001手动比例流量方向复合阀-手动比例复合阀 生产工序：
船用CSBF型手动比例流量方向复合阀-订货须知：
我司CSBF型手动比例流量方向复合阀正常出厂为M型中位机能(正常省略)，若用户需要其它中位机能及特殊要求，应在订货时提出，以便供货。
船用CSBF型手动比例流量方向复合阀中尉机能为M型，表示为：
手动比例阀的手柄处于中间位置时，各油口（A,B口）封闭，从油泵排除的油从P口回到O口，此时，马达停止操作。

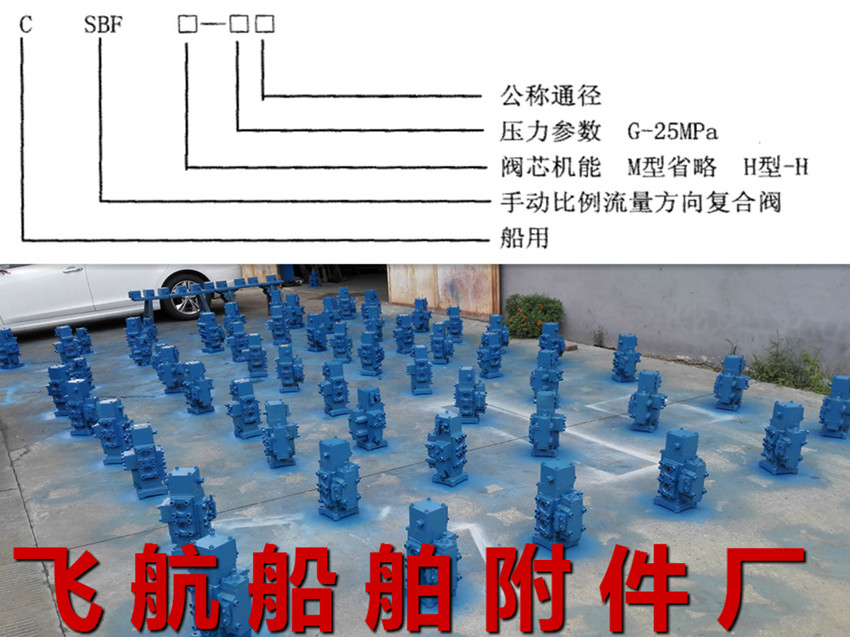

CB/T3928-2001手动比例流量方向复合阀-手动比例复合阀 选型标记：
手动比例方向复合阀 CSBF-G20 CB/T3198-2001
含义：公称压力为G--25Mpa，公称通径为20mm，阀芯机能为M型的船用手动比例流量方向复合阀
手动比例方向复合阀 CSBF-O-G25 CB/T3198-2001
含义：公称压力为G--25Mpa，公称通径为25mm，阀芯机能为O型的船用手动比例流量方向复合阀
手动比例方向复合阀 CSBF-Y-G32 CB/T3198-2001
含义：公称压力为G--25Mpa，公称通径为32mm，阀芯机能为Y型的船用手动比例流量方向复合阀
手动比例方向复合阀 CSBF-H-G40 CB/T3198-2001
含义：公称压力为G--25Mpa，公称通径为40mm，阀芯机能为H型的船用手动比例流量方向复合阀
手动比例方向复合阀 CSBF-K-G50 CB/T3198-2001
含义：公称压力为G--25Mpa，公称通径为50mm，阀芯机能为K型的船用手动比例流量方向复合阀
手动比例方向复合阀 CSBF-P-G65 CB/T3198-2001
含义：公称压力为G--25Mpa，公称通径为65mm，阀芯机能为P型的船用手动比例流量方向复合阀
