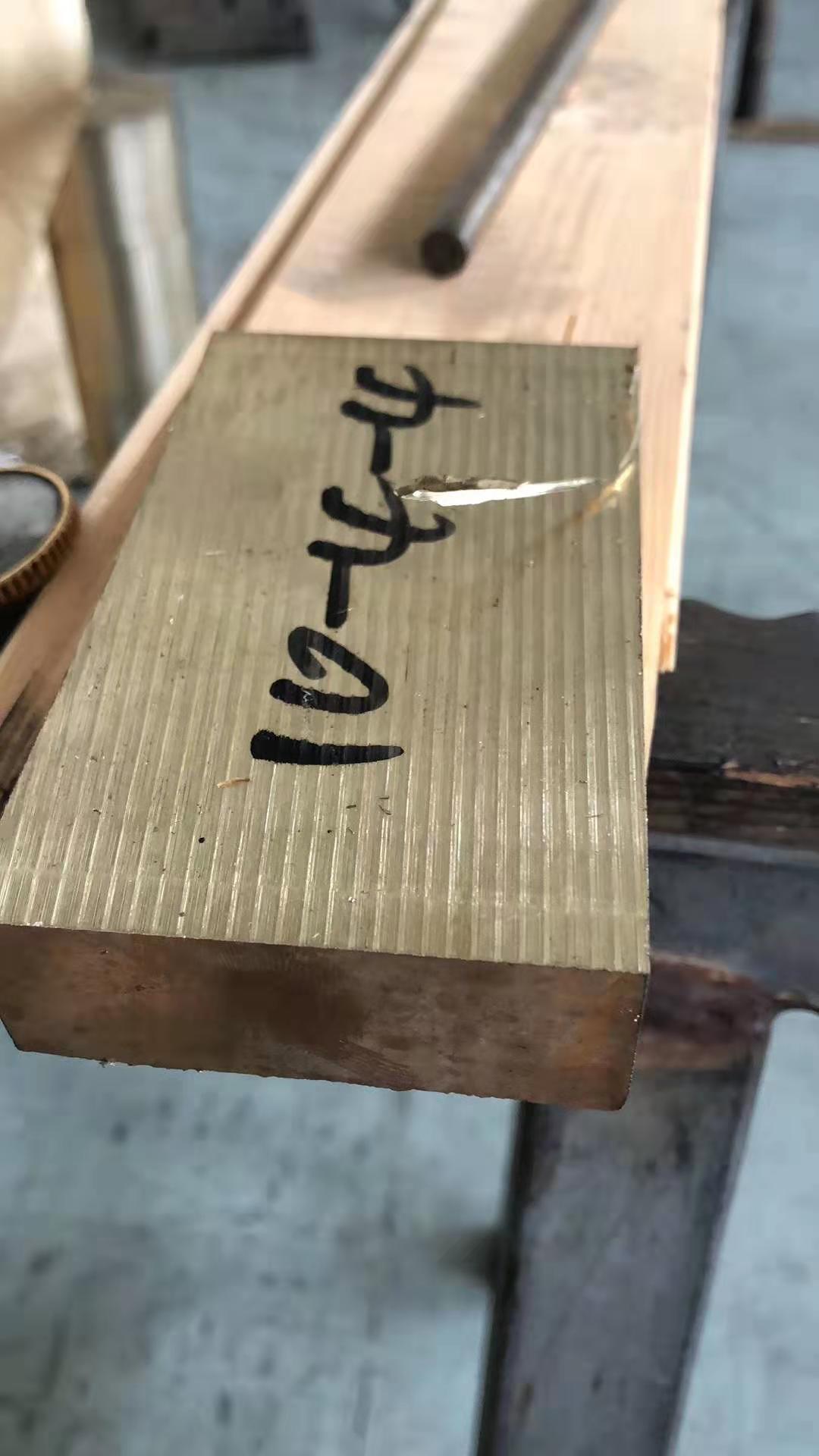

QAl9-4为含铁的铝青铜,有高的强度和减摩性，良好的耐蚀性，在热态下压力加工性良好,可电焊和气焊,但钎焊性不好，QAl9-4铝青铜可用作高锡耐磨青铜的代用品。
化学成份
铜 Cu ：余量
锡 Sn ：≤0.1
锌 Zn：≤1.0
铅 Pb：≤0.01
磷 P：≤0.01
铝 Al：8.0～10.0
铁 Fe：2.0～4.0
锰 Mn：≤0.5
硅 Si ：≤0.1
注：≤1.7(杂质)
力学性能
抗拉强度 σb (MPa)：≥540
伸长率 δ10 (%)：≥15
伸长率 δ5 (%)：≥17
硬度 ：110～190HB
注 ：棒材的纵向室温拉伸力学性能
热处理规范 退火温度700～750℃;淬火温度850℃水冷;回火温度500～550℃。
