晋城防腐玻璃鳞片涂料 珠光颜料用玻璃鳞片

产品广泛用于防腐胶泥、防腐涂料、塑料制品、石油开发、海洋设施、化工、电力、水电厂、油漆、冶金、污水处理厂、核设施、排烟脱硫设备、桥梁防腐、特种涂料、珠光颜料及建筑领域等。

用来制造珠光颜料，玻璃鳞片珠光颜料的光泽度远远优于天然云母、人工合成云母制作的珠光颜料，并兼有防腐、防紫外线照射的功能。

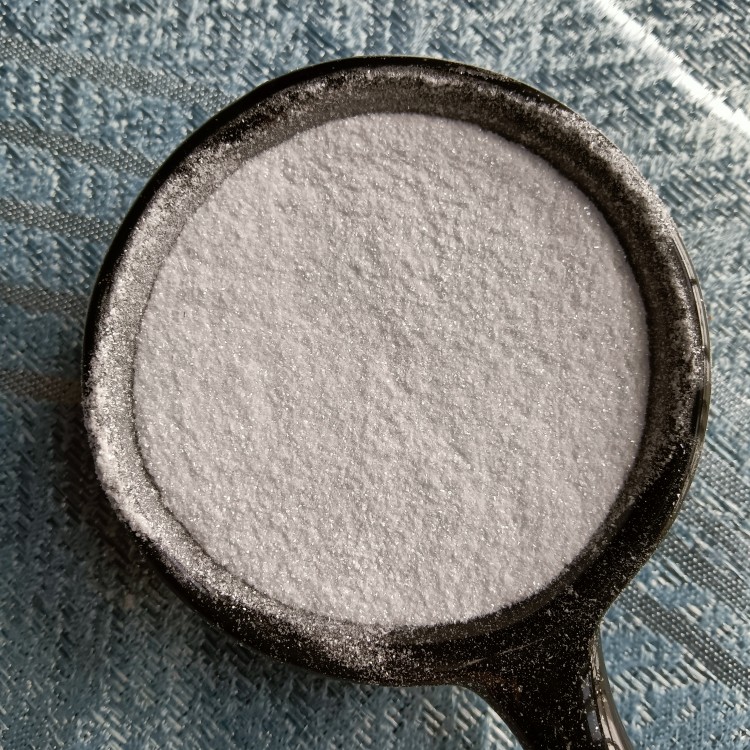

铭域玻璃鳞片（Glass Flakes）是一种5微米厚的玻璃碎片。

它是由1200℃以上的熔融中碱玻璃，经吹泡、冷却、粉碎、筛选及碾磨等工艺步骤所制得。

以这种玻璃鳞片作为填料的防腐涂层，具有很高的粘结力和优良的耐化学药品及抗老化性能。

玻璃鳞片涂料是在热固性树脂里填充以特殊处理的鳞片状玻璃(含碱玻璃，C玻璃)，同增强用的无碱纤维(无碱玻璃，E玻璃)相比，成份比率完全不同。

玻璃鳞片的内部结构与玻璃纤维的十分相似，是熔融玻璃处在拉伸力的状态下，进行急速冷却而制得。

所以玻璃鳞片的性能，与逐渐冷却的平板玻璃有所不同，它的强度要比普通玻璃板的大得多。

若采用玻璃鳞片制成涂层的填料，作为防腐蚀保护层使用，它将比采用云母、硅酸钙及硅酸铝等填充材料的，具有更加优越的性能。

玻璃鳞片产品特性；

1、对化学介质、气体、蒸气的渗透性远比玻璃钢衬里小，难以引起水蒸气扩散现象，这是由于层层重叠排列的玻璃鳞片，使介质渗透距离长的缘故。

2、固化时收缩低，由于分散，粘接面残余应力小。

3、热膨胀系数小，粘接热应力相应也小，耐热温度高，耐热冲击性能好。

4、力学强度虽不如玻璃钢衬里，但耐磨性、耐刮擦性能出色，对机械损伤也只限于局部。

5、玻璃鳞片涂料施工工艺性能也很好。

玻璃鳞片涂料的防腐蚀机理；

涂料作为防腐蚀的最简单的方法，就是要使介质与基体隔离，但涂层通常均存在孔隙，包括涂料的结构孔隙，以及涂料在固化过程中溶剂挥发后所形成的空隙。尽管在施工中，通过增加涂装遍数，来减少开孔的数量，但不能使所有的孔都形成闭孔。

由于涂膜能耐受与其接触的介质腐蚀，但不能抵制介质的扩散，这种现象所有涂料都存在，也就是说，要想延长防腐蚀时间，必须增加介质通过涂膜的扩散时间，玻璃鳞片涂料就能达到这样的效果。

涂料中加入玻璃鳞片可以改变涂膜的结构，鳞片在涂膜内部相互平行且重叠排列，不仅把涂层分割成许多小的空间而大大降低涂层的收缩应力和膨胀系数，而且能形成防止介质扩散的屏障，迫使介质迂回渗入，延长介质渗透扩散到基体的时间，从而增大涂膜的抗渗性能及机械强度，达到延长基体防腐时间的目的.
