一、产品结构

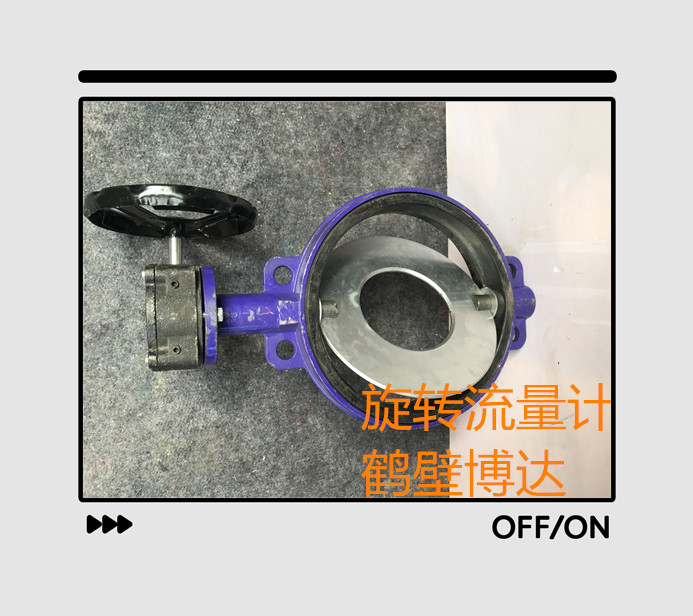

旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

二、工作原理
旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到一定距离（约等于管径的1/3至2/3倍）达到最小，然后才转而逐渐扩大到充满整个管截面，流股截面最小处，速度最大，而相应的静压强最低，称为缩脉。因此，当流体以一定的流量流经小孔时，就产生一定的压强差，流量越大，所产生的压强差越大。因此，利用测量压强差的方法就可测量流体流量。
三、技术参数
本厂生产径距取压法孔板流量计、旋转式流量计、V锥式流量计、旁通式流量计，结合用户的现场要求自选。本款旋转式流量计是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。
型号：JXG
规格：DN15～DN1000
孔径比(β=d/D)：β=0．2—0．75
材   质：孔板为不锈钢，直管段为碳钢。
工作压力：0.6～3.2（Mpa）
注：水平连接管路长短可按照客户要求定制。
