具体的图纸会有所区别及变化。有的如“#”型，四边都出来的，也有的如“口”，当然也有半封口的。所以进行箱型柱的加工一定要有图纸，而且有的还要在柱里面加上一些筋板之类的。也有人用大的方矩管代替箱型柱的。但生产能力限制，往往厚度达不到要求的。大多数的箱型柱是指埋弧焊接的，三条缝中有一条要特殊焊接，难度会比较大。国内一般的钢结构厂都可以做，不过各有报价不同。
箱型基础是由钢筋混凝土的底板、顶板、侧墙及一定数量的内隔墙构成封闭的箱体。它适用于作软弱地基上的面积较小，平面形状简单，荷载较大或上部结构分布不均的高层重型建筑物的基础及对沉降有严格要求的设备基础或特殊构筑物，但混凝土及钢材用量较多，造价也较高。但在一定条件下采用，如能充分利用地下部分，那么在技术上、经济效益上也是较好的。
概念
构造要求
尺寸要求
尺寸要求
特点
工艺流程
施工要点
[天津琪钰钢铁贸易有限公司]
我公司主营：型材(角钢、槽钢、工字钢、扁钢、H型钢、T型钢、C型钢、冷拔圆钢、镀锌角钢、镀锌槽钢、镀锌扁钢、镀锌H型钢、镀锌工字钢、镀锌圆钢、镀锌C型钢等。）钢管（镀锌管、焊管、无缝管、合金管、方矩管、镀锌方管、直缝管、等。）钢板（卷板，开平板、花纹板，中厚板、耐磨板、特厚板等。）有色金属（铜板、铜管、铜排）（铝板、铝管、铝棒）等。
本公司坚持自我积累、求实创新以“诚信为本、质量第一、价格合理”为经营理念，坚持“客户第一”的原则为广大客户提供 优质的服务。热诚欢迎各界朋友前来洽谈业务！....
适用单位{幕墙装饰、幕墙龙骨、电力机械、电力铁塔、变电站附属设施、机械加工、建筑钢结构构件、通信铁塔、隔断门窗、铁艺护栏、公路防护、铁路、路灯杆、建筑}热轧H型钢、Q345BH型钢、焊接H型钢、槽钢、日标槽钢、镀锌槽钢、镀锌工字钢、扁钢、不锈钢板、热轧不锈钢板、耐腐蚀不锈钢板、不锈钢圆钢、不锈钢棒、。执行有国标、美标、日标及德国供用户选择202槽钢、301槽钢、304槽钢、304H槽钢、321槽钢、304L槽钢、316L槽钢、317L槽钢、347H槽钢、TP347H槽钢、447槽钢、446槽钢、309S槽钢、310S槽钢、2507槽钢、31803槽钢、2502槽钢、904槽钢、904L槽。
天津琪钰钢铁贸易有限公司（www.qiyugt.com）主要以的形式经营全国各大钢生产的热轧钢板、冷轧钢板、合金板、中厚板、弹簧板、容器板、锅炉板、轴承板、工具板、低合金板、高强度板、不锈钢板等。并可长期供应各种规格热轧钢板、冷轧钢板、合金板、中厚板、弹簧板、容器板、锅炉板、轴承板、工具板、低合金板、高强度板、不锈钢板等及常年所代理公司的各种规格钢板产地：鞍钢、宝钢、安钢、首钢、进口的钢板。产品名称：热轧钢板、冷轧钢板、合金板、中厚板、弹簧板、容器板、锅炉板、轴承板、工具板、低合金板、高强度板等公司以平易近人的态度，坦诚相见的信念，实心实意的服务，心口如一的言行服务于全国各地的新老客户们。本公司以计划是时间的好保障，时间是效率的坚实基础，效率是行动的优化大师，行动是成功的途径。为本公司的宗旨。服务于广大万千客户们。
公司经营理念：以客户为中心，质量为根本，信誉为生命
公司经营方针：拾遗补缺诚实守信争市场，塑造自己竞争之中求发展
公司营销承诺：
一、质量保证 从正规厂家直接进货，严格按用户要求的质量标准供货，并对质量负责到底，对不相符的材料包退、包换、包赔。
二、周到服务 电话联系及时答复；批零兼营，一支起售，帮助余缺调剂；办理运输，；节假日不休息，随到随提。
欢迎新老朋友来函来电查询，我们将以一流的服务，合理的价格，齐全的规格，高质量的产品敬候您的光临！
天津琪钰钢铁贸易有限公司主要销售：、热镀锌角钢 、热镀锌槽钢、热镀锌工字钢、热镀锌H型钢、热镀锌扁钢、热镀锌圆钢、热镀锌C型钢、镀锌管、镀锌方管、热镀锌方矩管、热镀锌钢板、热镀锌花纹板。
型材：角钢、槽钢、H型钢、工字钢、钢板桩、扁钢、C型钢、矿工钢、圆钢、带钢、镀锌带钢、钢轨。钢管：无缝管、焊管、方管、方矩管。钢板：热轧钢板、切割钢板、钢板预埋件、卷板、开平板、中厚板、花纹板。有色金属：铜材：铜管、铜板、铜棒、铜排。铝型材：铝排、铝管、铝棒、铝板、角铝等。欢迎来电咨询，量大从优。 厚壁无缝钢管商场上一些商户反映，新
主营产品有：槽钢，H型钢，扁钢，工字钢，方钢，角钢，角铁,不等边角钢，钢轨，T型钢，冷弯型钢，C型钢及其他型材。型材镀锌：镀锌槽钢，镀锌角钢，镀锌工字钢，镀锌扁钢，镀锌H型钢。钢管镀锌：镀锌管，镀锌方管。Q235B槽钢 有Q345B低合金角钢,Q345B低合金槽钢,Q345B低合金工字钢、Q345B低合金H型钢,Q345B低合金钢板，Q345C角钢、Q345C槽钢、Q345C工字钢、Q345D角钢、Q345D槽钢、Q345D工字钢、Q345DH型钢、大口径厚壁方管、Q345低合金方管、Q345B工字钢、无缝方管，大口径厚壁矩形管、Q345低合金矩形管、无缝矩形管,Q345B低合圆钢,16mn槽钢,螺纹钢、圆钢、方钢、扁钢、角钢、槽钢、线材、方管、矩管、焊管等等。热轧普通槽钢的规格为5-40#。
03
19
2020
Q235钢结构中箱型柱（力荐）天津琪钰钢铁 建筑箱型柱 厂房箱型柱 大楼中箱型柱
来源:[天津琪钰钢铁贸易有限公司]
联系人：亢女士
手机：18020016335
电话：022-87369335
传真：022-87369335
QQ：503466991
Email：503466991@qq.com
地址：天津天津市北辰区天津市北辰区韩家墅钢材市场
品牌：齐全
价格：4800.00
元/吨
供应地：天津天津市
产品型号：2-50#

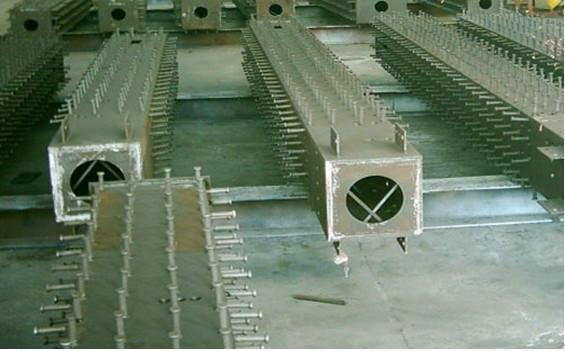

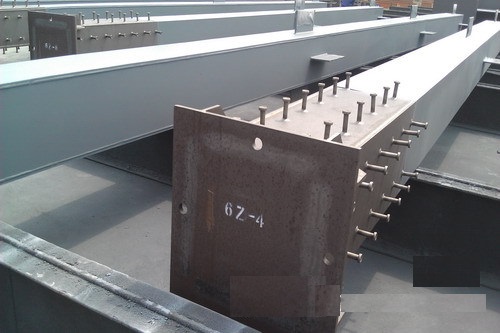

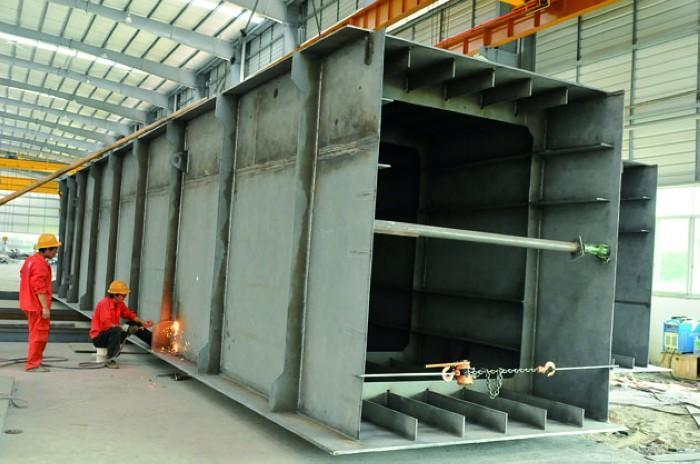

箱型柱，因为其形状如一个大的铁箱，因此而得名。一般钢结构上用作梁或者柱子。
箱型柱
因为其形状如一个大的铁箱，因此而得名。一般钢结构上用作梁或者柱子。
箱型基础是由钢筋混凝土的底板、顶板、侧墙及一定数量的内隔墙构成封闭的箱体，基础中部可在内隔墙开门洞作地下室。这种基础整体性和刚度都好，调整不均匀沉降的能力较强，可消除因地基变形使建筑物开裂的可能性，减少基底处原有地基自重应力，降低总沉降量。
1.箱型基础为避免基础出现过度倾斜，在平面布置上尽可能对称，以减少荷载的偏心距，偏心距一般不宜大于0.1ρ（ρ为基础底板面积抵抗矩对基础底面积之比）。
2.箱型基础高度一般取建筑物高度的1/8~1/12，同时不宜小于其长度的1/18。
3.底、顶板的厚度应满足柱或墙冲切验算要求，根据实际受力情况通过计算确定。底板厚度一般取隔墙间距的1/10~1/8，约为30~100cm，顶板厚度约为20~40cm，内墙厚度不宜小于20cm,外墙厚度不应小于25cm。
4.基础混凝土标号不宜低于C20，抗渗标号不宜低于S6。
5.为保证箱型基础的整体刚度，对墙体的数量应有一定的限制，即平均每平方米基础面积上墙体长度不得小于40cm，或墙体水平截面积不得小于基础面积的1/10，其中纵墙配置量不得小于墙体总配置量的3/5。
箱形基础的平面尺寸，应根据工程地质条件、上部结构布置、地下结构底层平面及荷载分布等因素，按现行国家标准《高层建筑筏形与箱形基础技术规范》(JGJ 6—2011)的有关规定确定。当需要扩大底板面积时，宜优先扩大基础的宽度。当采用整体扩大箱形基础方案时，扩大部分的墙体应与箱形基础的内墙或外墙连通成整体，且扩大部分墙体的挑出长度不宜大于地下结构埋入土中的深度。
(1)箱形基础的内、外墙应沿上部结构柱网和剪力墙纵横均匀布置，当上部结构为框架或框剪结构时，墙体水平截面总面积不宜小于箱基水平投影面积的1/12；当基础平面长宽比大于4时，纵墙水平截面面积不宜小于箱形基础水平投影面积的1/18。在计算墙体水平截面面积时，可不扣除洞口部分。
(2)箱形基础的高度应满足结构承载力和刚度的要求，不宜小于箱形基础长度(不包括底板悬挑部分)的1/20，且不宜小于3m。
(3)箱形基础的底板厚度应根据实际受力情况、整体刚度及防水要求确定，底板厚度不应小于400mm，且板厚与最大双向板格的短边净跨之比不应小于1/14。底板除应满足正截面受弯承载力的要求外，尚应满足受冲切承载力的要求。
(4)箱形基础的墙身厚度应根据实际受力情况、整体刚度及防水要求确定。外墙厚度不应小于250mm；内墙厚度不宜小于200mm。墙体内应设置双面钢筋。竖向和水平钢筋的直径均不应小于10mm，间距不应大于200mm。除上部为剪力墙外，内、外墙的墙顶处宜配置两根直径不小于20mm的通长构造钢筋。
(5)箱基上的门洞宜设在柱间居中部位，洞边至上层柱中心的水平距离不宜小于1.2m，洞口上过梁的高度不宜小于层高的1/5，洞口面积不宜大于柱距与箱形基础全高乘积的1/6。墙体洞口周围应设置加强钢筋，洞口四周附加钢筋面积不应小于洞口内被切断钢筋面积的一半，且不应少于两根直径为14mm的钢筋，此钢筋应从洞口边缘处延长40倍钢筋直径。
(6)箱基顶板厚度不应小于200mm。
(7)底层柱与箱形基础交接处，柱边和墙边或柱角和八字角之间的净距不宜小于50mm，并应验算底层柱下墙体的局部受压承载力；当不能满足时，应增加墙体的承压面积或采取其他有效措施。
特点
箱型基础具有以下特点：
(1)有很大的刚度和整体性，因而能有效的调整基础的不均匀沉降，常用于上部荷载较大、地基软弱且分布不均的情况，当地基特别软弱且复杂时，可采用箱基下设桩基的方案。
(2)有较好的抗震效果，因为箱型基础将上部结构较好的嵌固于基础，基础埋置得又较深，因而可降低建筑物的重心，从而增加建筑物的整体性。在地震区，对抗震、人防和地下室有要求的高层建筑，宜采用箱型基础。
(3)有较好的补偿性，箱型基础的埋置深度一般较大，基础底面处的土自重应力和水压力在很大程度上补偿了由于建筑物自重和荷载产生的基底压力。如果箱型基础有足够埋深，使得基底土自重应力等于基底接触压力，从理论上讲，基底附加压力等于零，在地基中不会产生附加应力，因而也不会产生地基沉降，也不存在地基承载力问题，按照这种概念进行地基基础设计的称为补偿性设计。但施工过程中，由于基坑开挖解除了土自重，使坑底发生回弹，当建造上部结构和基础时，土体会因再度受压而发生沉降，在这一过程中，地基中的应力发生一系列变化，因此，实际上不存在那种全部引起沉降和强度问题的理想情况，但如果能精心设计、合理施工，就能有效发挥箱基的补偿作用。
箱形基础是指由底板、顶板、钢筋混凝土纵横隔墙构成的整体现浇钢筋混凝土结构。箱形基础具有较大的基础底面、较深的埋置深度和中空的结构形式，上部结构的部分荷载可用开挖卸去的土的重量得以补偿。与一般的实体基础比较，它能显著地提高地基的稳定性，降低基础沉降量。
箱形基础的平面尺寸，应根据工程地质条件、上部结构布置、地下结构底层平面及荷载分布等因素，按现行国家标准《高层建筑筏形与箱形基础技术规范》(JGJ 6—2011)的有关规定确定。当需要扩大底板面积时，宜优先扩大基础的宽度。当采用整体扩大箱形基础方案时，扩大部分的墙体应与箱形基础的内墙或外墙连通成整体，且扩大部分墙体的挑出长度不宜大于地下结构埋入土中的深度。
(1)箱形基础的内、外墙应沿上部结构柱网和剪力墙纵横均匀布置，当上部结构为框架或框剪结构时，墙体水平截面总面积不宜小于箱基水平投影面积的1/12；当基础平面长宽比大于4时，纵墙水平截面面积不宜小于箱形基础水平投影面积的1/18。在计算墙体水平截面面积时，可不扣除洞口部分。
(2)箱形基础的高度应满足结构承载力和刚度的要求，不宜小于箱形基础长度(不包括底板悬挑部分)的1/20，且不宜小于3m。
(3)箱形基础的底板厚度应根据实际受力情况、整体刚度及防水要求确定，底板厚度不应小于400mm，且板厚与最大双向板格的短边净跨之比不应小于1/14。底板除应满足正截面受弯承载力的要求外，尚应满足受冲切承载力的要求。
(4)箱形基础的墙身厚度应根据实际受力情况、整体刚度及防水要求确定。外墙厚度不应小于250mm；内墙厚度不宜小于200mm。墙体内应设置双面钢筋。竖向和水平钢筋的直径均不应小于10mm，间距不应大于200mm。除上部为剪力墙外，内、外墙的墙顶处宜配置两根直径不小于20mm的通长构造钢筋。
(5)箱基上的门洞宜设在柱间居中部位，洞边至上层柱中心的水平距离不宜小于1.2m，洞口上过梁的高度不宜小于层高的1/5，洞口面积不宜大于柱距与箱形基础全高乘积的1/6。墙体洞口周围应设置加强钢筋，洞口四周附加钢筋面积不应小于洞口内被切断钢筋面积的一半，且不应少于两根直径为14mm的钢筋，此钢筋应从洞口边缘处延长40倍钢筋直径。
(6)箱基顶板厚度不应小于200mm。
(7)底层柱与箱形基础交接处，柱边和墙边或柱角和八字角之间的净距不宜小于50mm，并应验算底层柱下墙体的局部受压承载力；当不能满足时，应增加墙体的承压面积或采取其他有效措施。
箱型基础具有以下特点：
(1)有很大的刚度和整体性，因而能有效的调整基础的不均匀沉降，常用于上部荷载较大、地基软弱且分布不均的情况，当地基特别软弱且复杂时，可采用箱基下设桩基的方案。
(2)有较好的抗震效果，因为箱型基础将上部结构较好的嵌固于基础，基础埋置得又较深，因而可降低建筑物的重心，从而增加建筑物的整体性。在地震区，对抗震、人防和地下室有要求的高层建筑，宜采用箱型基础。
(3)有较好的补偿性，箱型基础的埋置深度一般较大，基础底面处的土自重应力和水压力在很大程度上补偿了由于建筑物自重和荷载产生的基底压力。如果箱型基础有足够埋深，使得基底土自重应力等于基底接触压力，从理论上讲，基底附加压力等于零，在地基中不会产生附加应力，因而也不会产生地基沉降，也不存在地基承载力问题，按照这种概念进行地基基础设计的称为补偿性设计。但施工过程中，由于基坑开挖解除了土自重，使坑底发生回弹，当建造上部结构和基础时，土体会因再度受压而发生沉降，在这一过程中，地基中的应力发生一系列变化，因此，实际上不存在那种全部引起沉降和强度问题的理想情况，但如果能精心设计、合理施工，就能有效发挥箱基的补偿作用。
(1)钢筋绑扎工艺流程：核对钢筋半成品→画钢筋位置线→绑扎基础钢筋(墙体、顶板钢筋)→预埋管线及铁件→垫块及马凳铁→隐检。
(2)模板安装工艺流程：确定模板安装方案→搭设内外支撑→安装顶板→预检。
(3)混凝土工艺流程：搅拌混凝土→混凝土运输→浇筑混凝土→混凝土养护。
①施工时，底板、内外墙和顶板的支模、绑钢筋、浇筑混凝土可采取分块进行，其施工缝的留设位置和处理应符合《混凝土结构工程施工质量验收规范》(GB 50204-2011)的有关要求，外墙接缝应设止水带。
②基础的底板、内外墙和顶板宜连续浇筑完毕。为防止出现温度裂缝，一般应设置贯通止水带，宽度不宜小于800 mm，后浇带的钢筋应贯通，顶板浇筑后，相隔2～4周，在混凝土设计强度等级的基础上提高一级将后浇带浇筑振捣密实，并加强养护。
③基础施工完毕后，应立即进行回填土。停止降水时，应验算基础的抗浮稳定性，抗浮稳定系数不宜小于1.2，如果不能满足时，应采取有效措施，比如继续抽水直至上部结构荷载加上后能满足抗浮稳定系数要求为止，或在基础内灌水或加重物等，以防止基础上浮或倾斜。
