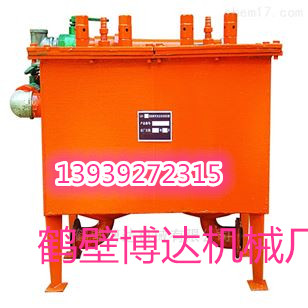

PZ－L型连续式式负压自动排渣放水器工作原理及注意事项
产品销往全国各地,质量稳定,型号齐全,联系人小冯：13939272315.
一、概述：
PZ－L型式负压自动排渣放水器采用双罐体结构，利用进水

阀水口的高度差，在进水分配系统的二次调配下，实现了

连续蓄水、放水功能。有效的解决了瓦斯抽放管路因间歇

排水造成的积水堵塞问题。
二、技术参数
适用负压范围：-60～-70kpa
排   水   量：10～15m3/h（连续放水）
进水口直径：50mm
排水口直径：50mm
外形尺寸（长×宽×高）： 800×500×580 mm
重   量：     65kg
三、结构
连续式负压自动放水器主要由进水分配系统、积水箱A、积

水箱B、通气阀、浮漂组件、进水阀、放水阀、负压平衡阀

、负压平衡胶管、积水胶管等部件组成。

四、负压自动放水器的安装
    1、负压自动放水器安装在管路的低洼处。
2、负压自动放水器的安装地点管路上部焊上一个1／2"的

管短节（如果是吊起来的管路，可以在管路中心线以上任

何位置），下部焊接一个2.0"的管短节。
3、上述短节处各安装一个阀门，以便维修放水器时使之与

抽放管路断开。
4、连接管可以用夹布胶管或钢管（最好用胶管，以便安装

与维修）。
5、如果抽放管路中赃物较多，在管路与放水器之间要安装

一个匹配的管路排渣器，排渣器由用户自备。排渣器一个

进水口，一个出水口，只要能将管路中的赃物沉淀并排除

下来以便放水器正常工作就行。管路中赃物较少的地方可

以不安装排渣器。
6、放水器进水口必须低于管路底部。
7、放水器中心线要尽量铅直，与水平垂直偏差在±10°。
