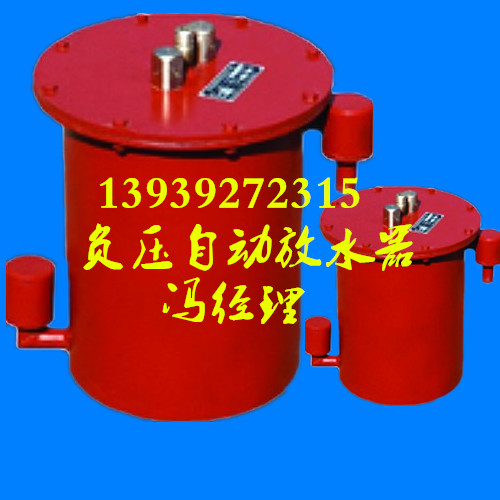

CWG－FY型负压自动放水器工作原理及注意事项产品销往全国各地,质量稳定,型号齐全,联系人小冯：
13939272315.

（1）性能
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
（2）外形尺寸与重量
外形尺寸（长×宽×高）：  415*330*440 mm
重   量：     约31kg
以上负压自动放水器的参数为行业标准中通用而且最常用

的一些常规参数，这些规格与压力等都是经过各多种煤矿

矿井管路中多次试验得出的行业标准参数，但如果有使用

单位的过高负压或者过大水流等特殊情况，也可以根据使

用单位的实际需求定做所需产品。


一、  使用注意事项
1. 运输过程中严禁碰撞，要小心搬运。
2. 放水器安装后，放水阀不允许被巷道中的水淹没，否则

将不能放水。
3.放水器周围要清洁，以免岩（煤）粉（泥）将放水阀堵

埋。
4.放水器中心轴线要尽量与水平面垂直，以便减少浮漂上

升过程中的摩擦阻力。
5.要定期检查放水器的工作情况，发现问题及时处理。



二、工作原理：
放水器的进水管和负压平衡管均与瓦斯管路连通，负压平

衡管和进水阀开启，在瓦斯管路负压的作用下放水阀处于

关闭状态。此时瓦斯管路的水可通过进水管流进放水器，

浮漂将随着水位上升而上升，筒内与大气相通，进水阀关

闭。  在积水的静水压力作用下，放水阀被打开，开始放

水。放水速度取决于筒内液面高度和放水管直径的大小。

随着水的不断流出，浮漂下降，使负压平衡管开启，放水

器重新与瓦斯管路连通，通大气阀与放水阀在大气压力作

用下关闭，浮漂位置又处于初始状态。如此周而复始，实

现自动放水。
