工作原理
1.LNV型V型锥流量计基于伯努里方程和流体流动连续性方

程的原理， 经过推导和单位换算，其流量基本方程式如下

：
(1) qm  = ………………………（1）
(2) qm:   流体的质量流量  ［kg / h］
(3) C:    流出系数 ［经过流量标定或抽样标定、

几何尺寸检查即可知］
(4) ε：  可膨胀性系数  ［对液体ε＝1］
(5) β：  径比 ［＝d / D ］.d：节流件工作条件

下的等效流通直径 。
(6) D：仪表测量管工作条件下的内径［mm］
(7) ΔР：  节流件上、下游取压口处产生的差压 ［

kpa］
(8) ρ  ： 仪表安装处上游侧工作条件下流体的密度

 ［kg / m   ］
(9) 在给定流量计的条件下，只要知道流体的有关参

数，用差压变送器测得差压值即可得知流量。在流体温度

、压力变化的情况下，同时配用温度变送器、压力变送器

、智能流量显示仪或计算机，即可得知流体的质量流量或

标准状态下的体积流量。
四、 结构形式与主要技术参数

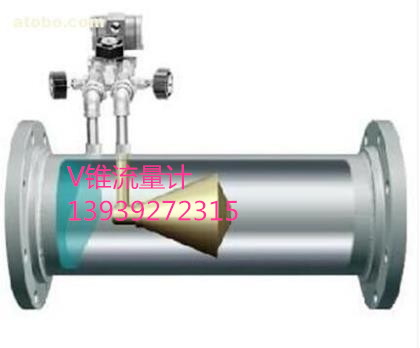

(10) LNV型 V型锥流量计结构简图如下：

V型锥流量计结构简图　（图1）
五、要技术参数
(1) a  公称通径:  DN=40mm～2000mm
(2) b  公称压力：PN ≤20Mpa
(3) c  流量不确定度（精确度）：实流标定：±0.5

％；±1％干式标定：±1％；±1.5％
(4) d  重复性：±0.2％；±0.5％
(5)  e  安装仪表处的最短直管段长度：上游0.5～

2D，下游0～1D
六、安装、使用与维护
1、对新设管路系统，须先经扫线后再安装V型锥流量计，

以防管内杂物堵塞或损伤节流件。
2、安装前应仔细核对V型锥流量计的型号，规格是否与管

道情况、流量范围等参数相符。在取压口附近标有“+”的

一端应与流体上游管路联接，标有“-”的一端应与流体下

游管路联接。
3、V型锥流量计的中心线应与管道中心线同轴，其不同轴

度不得大于0.015D（  ），其中D为管道内径，β为孔径比

。
4、取压口的位置原则上应当能保证（在测量气体介质流量

时）自动疏水或（在测量液体介质流量时）自动排气，即

测液体时，取压口在下方45°以内选择，测气体时，取压

口在上方45°以内选择，测含杂质的气体流量应当接近垂

直方向。
