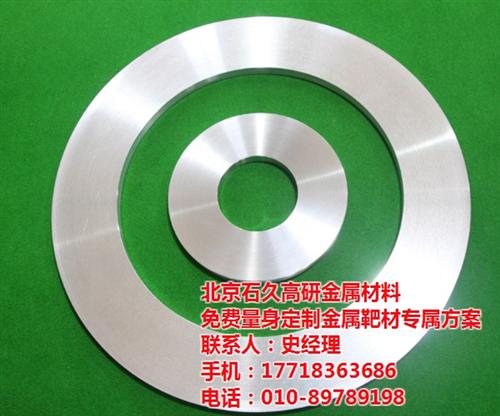

溅射靶材

      北京石久高研金属材料有限公司成立于2005年， 石久高研致力于镀膜靶材和蒸发料的研发和生产工作，为电子行业、玻璃工业、数据存储、装饰镀膜、工具镀膜等行业的镀膜企业提供高品质的靶材和蒸发料。公司主营金属靶材、金属材料、光学镀膜材料等。

      靶材要求：

      纯度     陶瓷靶材的纯度对溅射薄膜的性能影响很大，陶瓷靶材的纯度越高，溅射薄膜的均匀性和批量产品质量的一致性越好。近年来随着微电子产业的迅速发展，硅器件布线宽度已发展到0．13μm，对成膜面积的薄膜均匀性要十分严格，其纯度必须大于4N。此外显示平面用的ITO靶材对纯度也要求十分严格，要求ITO的纯度都大于4N。磁性薄膜用陶瓷靶材的纯度也要不低于3N。靶材作为溅射中的阴极源，固体中的杂质是沉积薄膜的主要污染源，如：碱金属离子(Na+、K+)易在绝缘层(SiO)中成为可移动性离子，降低元器件性能，其含量须在0．01ppm(重量)以下。

石久高研专注15年提供高纯金属靶材  高品质、高纯靶材欢迎来电咨询~~~

磁控溅射靶材

      北京石久高研金属材料有限公司成立于2005年， 石久高研致力于镀膜靶材和蒸发料的研发和生产工作，为电子行业、玻璃工业、数据存储、装饰镀膜、工具镀膜等行业的镀膜企业提供高品质的靶材和蒸发料。公司主营金属靶材、金属材料、光学镀膜材料等。

      磁控溅射靶材应用领域

      存储用在储存技术方面，高密度、大容量硬盘的发展，需要大量的巨磁阻薄膜材料，CoF ~Cu多层复合膜是如今应用广泛的巨磁阻薄膜结构。磁光盘需要的 T b F e C o合金靶材还在进一步发展，用它制造的磁光 盘具有存储容量大，寿命长，可反复无接触擦写的特 点。如今开发出来的磁光盘，具有 T b F e C o / T a和 T b F e C o / Al 的 层复合膜结构， T bF eCo/AI结构的Kerr 旋转角达到5 8，而T b F e Co f F a 则可以接近0.8。经过研究发现， 低磁导率的靶材高交流局部放电电压 l 抗电强度。

石久高研专注15年提供高纯金属靶材  高品质、高纯靶材欢迎来电咨询~~~

溅射靶材

      北京石久高研金属材料有限公司成立于2005年， 石久高研致力于镀膜靶材和蒸发料的研发和生产工作，为电子行业、玻璃工业、数据存储、装饰镀膜、工具镀膜等行业的镀膜企业提供高品质的靶材和蒸发料。公司主营金属靶材、金属材料、光学镀膜材料等。

      溅射靶材的发展

      各种类型的溅射靶材薄膜材料在半导体集成 电路 (VLSI) 、光碟、平面显示器以及工件的表面涂层等 方面都得到了广泛的应用。20世纪90年代 以来，溅射靶材及溅射技术的同步发展，极大地满足了各种新 型电子元器件发展的需求。例如，在半导体集成电路制造过程中，以电阻率较低的铜导体薄膜代替铝 膜布线：在平面显示器产业中，各种显示技术 (如LCD、PDP 、OLED及FED等)的同步发展，有的已 经用于电脑及计算机的显示器制造；在信息存储产业中，磁性存储器的存储容量不断增加，新的磁光记录材料不断推陈出新 这些都对所需溅射靶材的质量提 出了越来越高的要求，需求数量也逐年增加。

石久高研专注15年提供高纯金属靶材  高品质、高纯靶材欢迎来电咨询~~~
