4J42精密合金

4J42概述

铁镍定膨胀合金是通过调整镍含量而获得在给定温度范围内能与膨胀系数不同的软玻璃和陶瓷匹配的一系列定膨胀合金，其膨胀系数和居里点随镍含量增加而增加。该合金是电真空工业中广泛使用的封接结构材料。

4J42化学成分

4J42热处理制度

标准规定的膨胀系数性能检验试样其热处理制度：在氢气气氛中将试样加热到900℃±20℃，保温1h，以不大于5℃/min速度冷至200℃以下出炉。

4J42应用概况与特殊要求

4J42属玻封合金典型牌号，经航空工厂长期使用，性能稳定。

4J42合金主要用于和软玻璃、陶瓷等封接，制作电子管、晶体管和集成电路的引线、框架和密封插头。

在应用中应使选用的封接材料与合金的膨胀系数相配。热处理时应控制其晶粒度，以保证材料具有良好的深冲引伸性能。当使用锻、轧材时应严格检验材料的气密性。

4J42溶化温度范围 该合金溶化温度约为1430℃

4J42热导率 λ=14.6W/(m·℃)

4J42比热容 该合金的比热容为502J/(kg?℃)

4J42密度 ρ=8.12g/cm3

4J42精密合金的磁性能

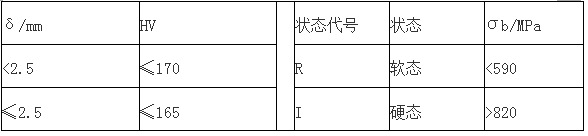

4J42硬度

4J42拉伸性能

4J42持久和蠕变性能

4J42弹性性能

4J42弹性模量 该组合金的弹性模量E=147GPa

4J42晶粒度

合金深冲带的晶粒度应不小于7级，小于7级的晶粒度不得超过面积的10%。厚度小于0.13mm的带材估计平均晶粒度时，沿带材厚度方向的晶粒个数应不少于8个。

4J42成形性能

该合金很容易进行冷、热加工。热加工温度不宜过高，加热时间不宜过长，应避免在含硫的气氛中加热。当带材冷应变率大于75%时，退火后会引起塑性各向异性。冷应变率在10%～15%，加热到950～1050℃时（在钎焊过程中不可避免）晶粒显著长大，致使合金塑性降低，对于薄的截面还可能丧失金属的真空气密性。因此成品的最终应变率应控制在60%左右。

4J42焊接性能 该合金具有良好的焊接性能，可钎焊和点焊。该合金与软玻璃等材料封接前应进行预氧化处理。

4J42零件热处理工艺

热处理可分为：消除应力退火、中间退火及预氧化处理。

消除应力退火 为消除零件在机械加工后的残存应力要进行消除应力退火：430～540℃，保温1～2h,炉冷或空冷。

中间退火 为消除合金在冷轧、冷拔、冷冲压过程中引起的加工硬化现象，以利于继续加工。工件需在真空或保护气氛中，加热到700～800℃，保温30～60min，然后炉冷、空冷或水淬。

预氧化处理 该组合金作封接材料使用时，在封接前应进行预氧化处理。使合金表面生成一层厚度均匀、致密的氧化膜。零件在1100℃下，在饱和湿氢中，加热30min，然后在大约800℃的空气中氧化5～10min。零件的增重在0.1～0.3mg/cm2为适宜。

该合金不能用热处理硬化。

4J42表面处理工艺

在热处理、焊接或玻封之前，必须清除金属表面污物、油脂。氧化层严重时可采用喷砂或先在熔融碱液中浸泡，然后再酸洗。轻微氧化皮可用25%盐酸溶液在70℃下酸洗。

4J42切削加工与磨削性能

该合金切削加工特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具，低速切削加工，切削时可使用冷却剂。磨削性能良好。
