GH30高温合金
该合金是早期发展的80Ni-20Cr固溶强化型高温合金，化学成份简单，在800℃以下具有满意的热强性和高的塑性，并具有良好的抗氧化、热疲劳、冷冲压和焊接工艺性能。合金经固溶处理后为单相奥氏体，使用过程中组织稳定。主要用于800℃以下工作的涡轮发动机燃烧室部件和在1100℃以下要求抗氧化但承受载荷很小的其他高温部件。
GH30化学成分
碳C（≤0.12） 铬Cr (19.0～22.0)镍Ni (余)钛Ti (0.15～0.35)铁Fe (不大于1.50)锰Mn (不大于0.70)铝Al (不大于0.15)硅Si (不大于0.80)磷P (不大于0.030)硫S(不大于0.020)
GH30物理性能

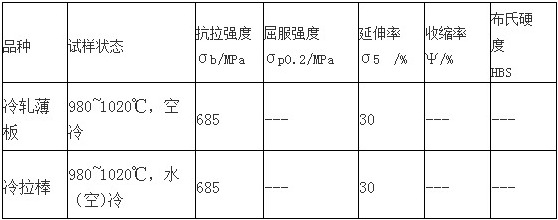

GH30力学性能
GH30加工工艺
航空工厂零件的中间热处理和最终热处理制度为固溶1000℃，保温5~10min，空冷或水冷。如需零件具有高的热强性，可将最终固溶处理温度提高到1150℃.
熔化温度：1374～1420℃，密度：8.4g/cm3
GH30熔炼工艺
电弧熔炼或电弧炉熔炼+电渣重熔或真空电弧重熔，非真空感应炉+电渣重熔或真空电弧重熔或真空双联工艺。
GH30锻造工艺
GH30合金开坯装炉温度不高于800℃，加热温度为1180~1200℃，终锻温度不低于900℃，一次加热的变形程度为50%，板材热轧加热温度为1160~1180℃，冷轧压下率为30%左右。
GH30零件热处理工艺
03
08
2019
布奎实业：现货供应GH30镍基合金板 GH30合金棒 GH3 GH30热处理 GH30物理性能
来源:[上海布奎实业有限公司]
联系人：陈先生
手机：18916080849
电话：021-67899177
传真：021-67899177
QQ：3395939285
Email：3255456309@qq.com
地址：上海上海市松江区泗砖公路600号
品牌：布奎冶金
价格：170.00
元/千克
供应地：上海上海市
产品型号：GH30
