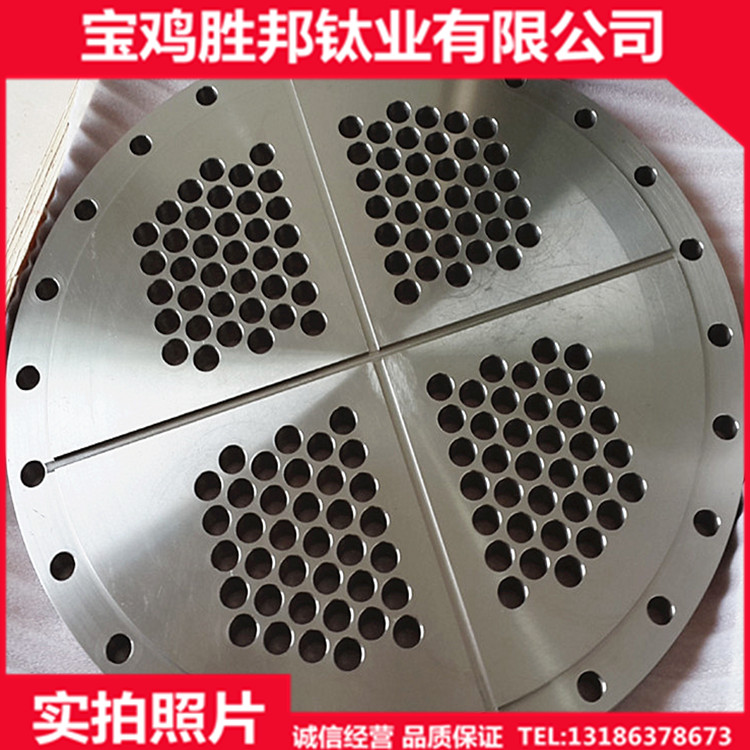

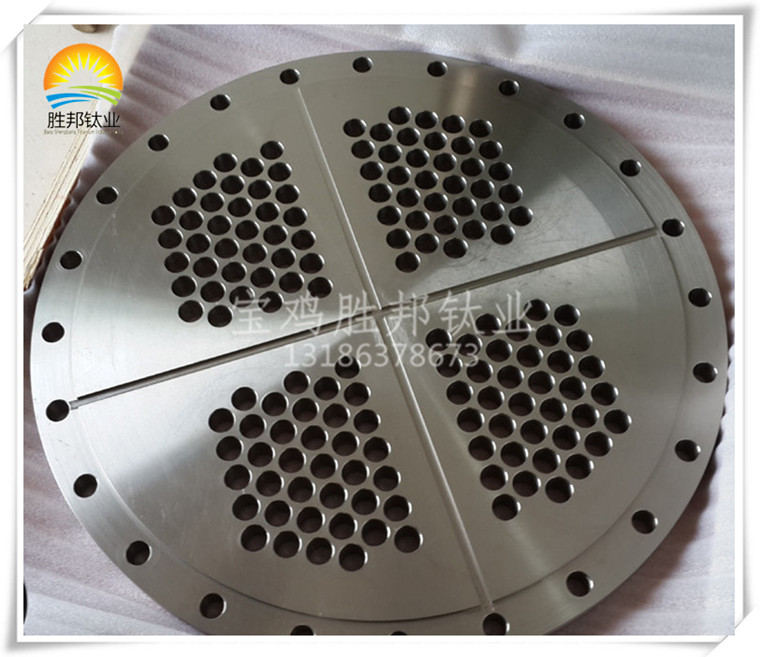

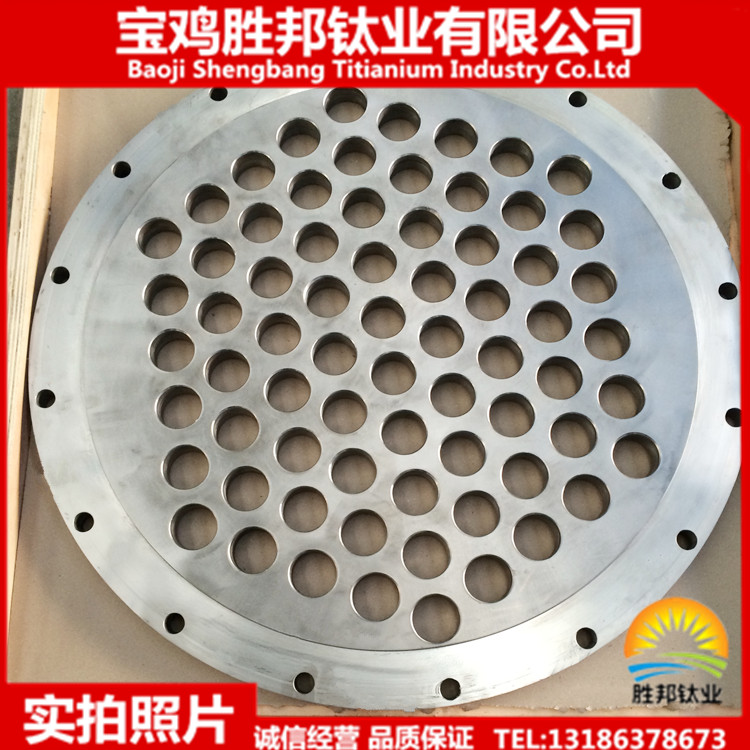

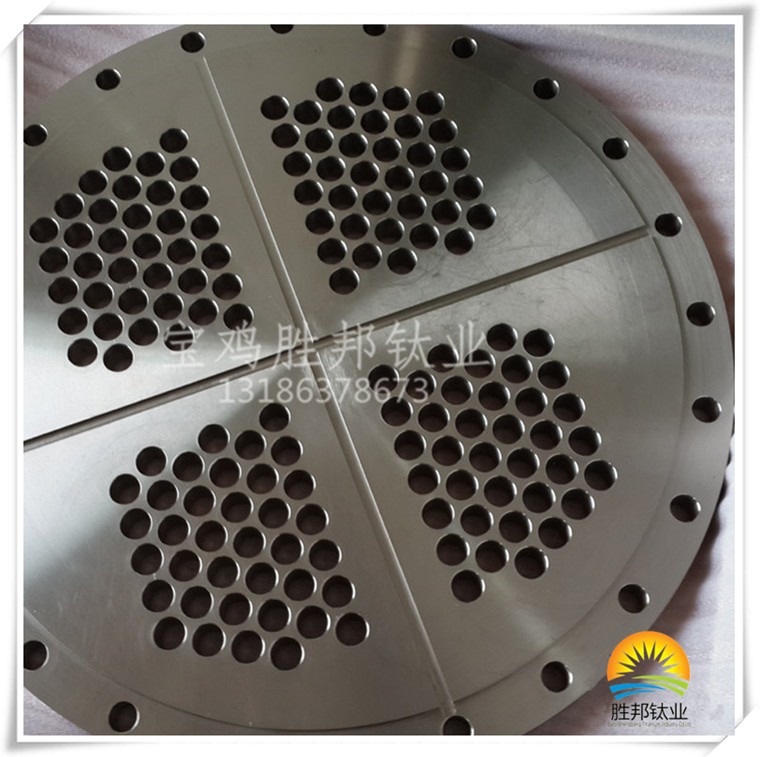

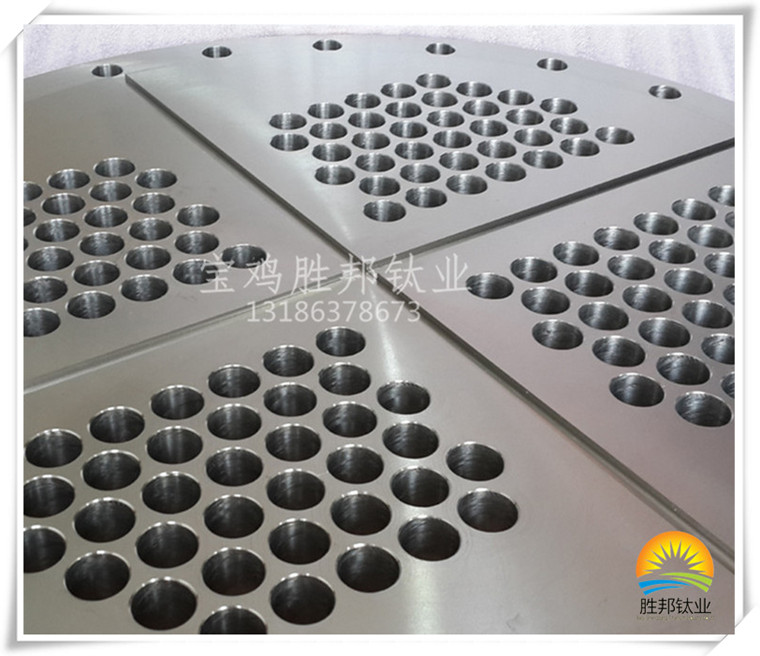

钛管板

一、定义

钛管板，就是在圆形钛钢复合板上钻出比管子外径一样略大一些的孔，将管子穿入焊住固定，起这样作用的一种配件。

二、用途

1.管板被广泛应用于列管式换热器、锅炉、压力容器、汽轮机、大型中央空调等行业。

2.主要用于化工容器，诸如列管式换热器、压力容器、锅炉、冷凝器、中央空调、蒸发器、海水淡化中，起支撑固定列管的作用，金属的材质使其不仅具有很强的刚性，而且具有很大的热传导性能。

三、材质及加工要求

产品材质：按客户需求 TA1 TA2
产品规格：按图加工 1800mm
管板孔数：按图加工
孔径公差：0-0.15mm

四、钛合金管板技术说明：
1.管板表面与轴线垂直，垂直度允差为0.25mm。
2.管孔严格垂直于管板密封面，垂直度允差为0.06mm，钛管板的孔表面不存在贯通的纵向条纹。
3.除注明外，加工面未注尺寸公差按GB/T1804-2000中m级精度。
