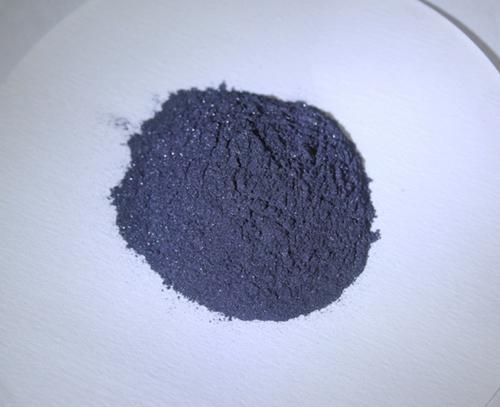

制备CdTe多晶薄膜的多种工艺和技术已经开发出来，如近空间升华、电沉积、PVD、CVD、CBD、丝网印刷、溅射、真空蒸发等。丝网印刷烧结法：由含CdTe、CdS浆料进行丝网印刷CdTe、CdS 膜，然后在600～700℃可控气氛下进行热处理1h 得大晶粒薄膜. 近空间升华法：采用玻璃作衬底，衬底温度500～600℃，沉积速率10μm/min. 真空蒸发法：将CdTe 从约700℃加热钳埚中升华，冷凝在300～400℃衬底上，典型沉积速率1nm/s. 以CdTe 吸收层，CdS 作窗口层半导体异质结电池的典型结构：减反射膜/玻璃/（SnO2:F）/CdS/P-CdTe/背电极。电池的实验室效率不断攀升，最近突16%。20世纪90年代初，CdTe电池已实现了规模化生产，但市场发展缓慢，市场份额一直徘徊在1%左右。商业化电池效率平均为8%-10%。

碲化镉的应用前景分析CdTe是Ⅱ-Ⅵ族化合物半导体，带隙1.5eV，与太阳光谱非常匹配，最适合于光电能量转换，是一种良好的PV材料，具有很高的理论效率（28%），性能很稳定，一直被光伏界看重，是技术上发展较快的一种薄膜电池。碲化镉容易沉积成大面积的薄膜，沉积速率也高。CdTe薄膜太阳电池通常以CdS ／CdT e异质结为基础。尽管CdS和CdTe和晶格常数相差10%，但它们组成的异质结电学性能优良，制成的太阳电池的填充因子高达F F =0.75。

碲化镉薄膜太阳能电池的制备方法

可以由多种方法制备，如化学水浴沉积(CBD)、近空间升华法、丝网印刷、溅射、蒸发等。一般的工业化和实验室都采用CBD的方法，这是因为CBD法的成本低和生成的CdS能够与TCO形成良好的致密接触。

国外碲化镉薄膜太阳能电池产业状况及趋势编辑

碲化镉薄膜太阳能电池是薄膜太阳电池中发展较快的一种光伏器件。美国南佛罗里达大学于1993年用升华法在1cm2面积上做出转换效率为15.8%的太阳电池；随后，日本Matsushita Battery研究的CdTe小面积电池在实验室里的转换效率为16%，成为当时碲化镉薄膜太阳能电池的纪录。

近年来,太阳电池的研究方向是高转换效率、低成本和高稳定性。因此,以碲化镉薄膜太阳能电池为代表的薄膜太阳电池倍受关注，许多组织和公司都开始了研究和测试。西门子开发的面积为3600cm2的碲化镉薄膜太阳能电池转换效率达到11.1%的水平；美国国家可再生能源实验室公布了Solar Cells公司的面积为6879cm2的碲化镉薄膜太阳能电池的测试结果，其转换效率达到7.7%；Bp Solar的碲化镉薄膜太阳能电池面积为4540cm2，转换效率为8.4%，面积为706cm2，转换效率达到10.1%；Goldan Photon的碲化镉薄膜太阳能电池，面积为3528cm2，转换效率为7.7%。
