热电偶插入深度的注意事项

对热电偶的安装，应注意有利于测温准确，安全可考及维修方便，而且不影响设备运行和生产操作.要满足以上要求，在选择对热电偶的插入深度时要注意以下几点：

对于测量管道中心流体温度的热电偶，一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是200毫米，那热电偶插入深度应选择100毫米；对于高温高压和高速流体的温度测量（如主蒸汽温度），为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可采取保护管浅插方式或采用热套式热电偶，浅插式的热电偶保护套管，其插入主蒸汽管道的深度应不小于75mm；热套式热电偶的标准插入深度为100mm；假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电偶插入深度1 m即可；当测量原件插入深度超过1m时，应尽可能垂直安装，或加装支撑架和保护套管。

东莞市泰尔电热科技有限公司一直致力于热电偶的生产与创新，热烈欢迎大家咨询。

如何查找热电偶故障

热电偶是一种重要的接触式温度传感器，其测量误差不仅取决于自身的物理性能，还与使用方法正确与否密切相关。

系统DCS柜内接地不良。此类故障极容易造成电荷在线上积累，引起漂移或晃动。由于该问题故障点较难查明，通常的处理方法是解开线，对其进行对地放电处理。

温度输入经隔离器后故障，反映在操作员控制站上的温度值异常。更换隔离器后正常。

以上是检修时经常碰到的问题，但在查找这些故障时，建议先用万用表在DCS 的I/O端子柜上测量输入的电压值，这样可以迅速判断出是就地测量端问题还是DCS部分的问题，对于多点输入还可同另外几支热电偶进行比较。如判断不出再行解线测量其电阻值，通常热电偶的电阻值为100Ω左右。

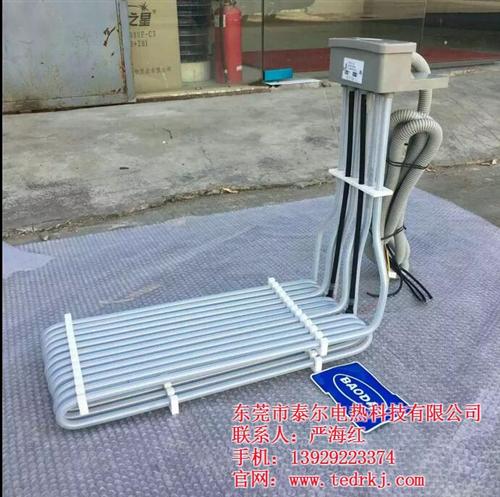

东莞市泰尔电热科技有限公司致力于热电偶、热电阻.发热管,电热圈等温度传感器设计、开发、制造生产。热烈欢迎大家咨询。

热电偶安装方式

热电偶安装方式有水平、垂直和倾斜三种。水平 安装的热电偶较易附着灰分和氧化物，如果长时间运 行而未及时清理，则会引起测量滞后并使示值偏低、 动态性能变差；垂直安装的热电偶表面粘积物要比水 平安装少的多，故测量准确度较高。 测量管道中流体温度时，应使热电偶的热端处于 管道中流速大处。如为小直径管道，使热电偶 逆着流速方向倾斜安装，倾斜角45。为佳，且在条件 允许的情况下，应尽量安装在管道的弯曲处；如为大 直径管道，热电偶应垂直安装，以防保护管在高温下 变形，且保护套管末端应越过管道中心线约5。lOmm。 测量小体积容器或箱体内温度时，保护套管末端应尽 可能靠近其中心位置，如果采用水平安装，则露出部 分应采用耐热金属支架支撑，如条件允许，在使用一 段时间之后，可将热电偶旋转180。，以避免因高温变 形而缩短使用寿命。
