镓和铟合金合成液态金属，形成一种固溶合金，在室温下就可以成为液态，表面张力为每米500毫牛顿。这意味着，在不受外力情况下，当这种合金被放在平坦桌面上时会保持一个几乎完美的圆球不变。当通过少量电流刺激后，球体表面张力会降低，金属会在桌面上伸展。如果电荷从负转正，液态金属就会重新成为球状。更改电压大小还可以调整金属表面张力和金属块粘度，从而令其变为不同结构。这项研究还可以用于帮助修复人类切断的神经，以避免长期残疾。研究人员宣称，该突破有助于建造更好的电路、自我修复式结构。

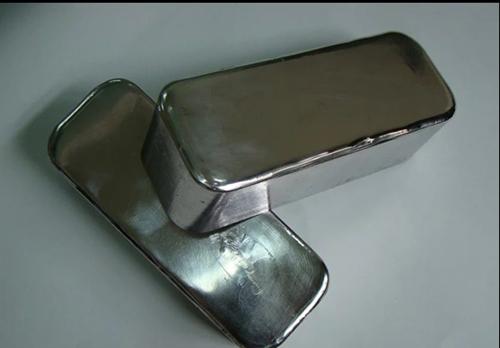

铟锭因其光渗透性和导电性强，主要用于生产ITO靶材（用于生产液晶显示器和平板屏幕），这一用途是铟锭的主要消费领域，占全球铟消费量的70%。

其次的几个消费领域分别是：电子半导体领域，占全球消费量的12%；焊料和合金领域占12%；研究行业占6%。另，因为其较软的性质在某些需填充金属的行业上也用于压缝。如：较高温度下的真空缝隙填充材料。

医学上，肝、脾、骨髓扫描用铟胶体。脑、肾扫描用铟-DTPA。肺扫描用铟-Fe(OH)3颗粒。肝血池扫描用铟输送铁蛋白。

  铅在冶炼过程，首先将铅精矿（PbS）进行烧结焙烧，然后将烧结块在鼓风炉进行还原熔炼，得到粗铅，在经火法粗步精炼，电解精炼，即得到电铅。

  铟在烧结温度下（800～1000℃）很少挥发，绝大部分铟呈氧化物进入烧结块中。在鼓风炉还原熔炼时，一部分氧化铟被还原成金属铟而进入粗铅，另一部分进入烟尘，一般进入炉渣和粗铅的铟大致相等，只有20％左右的铟进入烟尘。

  鼓风炉烟尘一般返回烧结配料，而炉渣在烟化炉进行烟化处理，使铟富集在氧化锌烟尘内，此烟尘可作提铟的原料。

  当粗铅进入火法粗步精炼时，进入粗铅的铟几乎全部进入浮渣，在浮渣反射炉内用铁屑－苏打法处理浮渣时，绝大部分铟挥发进入烟尘，此烟尘含铟达0.1～1.5％。

  所以，在铅冶炼过程中，烟化炉氧化锌烟尘，浮渣反射炉烟尘均可作为提铟的原料。
