保温钢管分类
钢套钢复合保温钢管
钢套钢复合保温钢管保温结构依据滑动方式不同可分为两大类：
1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。内滑动型保温钢管是由输送介质的钢管+复合硅酸盐或微孔硅酸钙+硬质聚氨酯泡沫塑料+外套钢管+玻璃钢壳防腐保护层结构构成。各种管件节点保温处理技术成熟，质量可靠。
2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固钢带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。
外滑动式保温钢管结构形式
1、内钢管
2、富锌底漆
3、滑动导向支架
4、耐高温玻璃棉
5、铝箔反射层
6、空气保温层
7、外套钢管
8、外套钢管防腐层
钢套钢复合保温钢管是地下直埋管道中的一种，采用没有混凝土结构的情况下也可以进行地下直埋的方式，即工作钢管的热膨胀在外管内进行，从而降低了材料成本，缩短了施工日期，并保障了供热管道的安全性，可以在不同温度环境下更安全的广泛应用，尤其适用于高温蒸汽管道项目。使用温度可达150℃-450℃。管道端口一般选用聚乙烯薄膜或三层PE冷缠带密封，防止安装前或施工中进入潮气或水。保温材料多层错缝包扎，有效减少了热损失，同时在外套表面采取控制措施，防止冷桥的产生，从而使外套防腐层的温度控制得到了保证。用保温材料包扎多层铝箔反射层，有效减少了热损失，使蒸汽管道更加经济合理。疏水系统采用全封闭的形式，布置灵活，结构合理，安全可靠。钢套管上的排潮管既能及时排出潮湿气体，又可作为日常运行的报警信号管。管道的热补偿采用优质波纹管补偿器，并将其装设在套管内，做成直埋形式，无须设置观察井，施工操作方便、工期短。适用于输送2.5MPa、350摄氏度以下的蒸汽或其它介质，该产品用钢管做外防护层，具有强度高，不易损坏，施工检修简便，使用寿命长的优点。

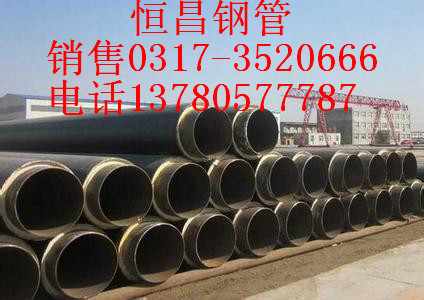

聚氨酯保温钢管
在中、小口径的热输原油或供暖管道上，为了减少管道向土壤散热，在管道外部加上保温复合层。常用的保温材料是硬质聚氨脂泡沫塑料，适用温度为－185～120℃。这种材料质地松软，为提高其强度，在隔热层外面加敷一层高密度聚乙烯层，形成复合材料结构，以防止地下水渗入保温层内。 利用高压成套聚氨酯发泡设备对钢管外表面进行抛丸除锈处理和外护管内表面电晕处理工艺，提高保温管的粘接性能。保温层材料为密度60kg/m3至80kg/m3的硬质聚氨酯泡沫，充分添满钢管与套管之间的间隙，并具有一定的粘接强度，使钢管、外套管及保温层三者之间形成一个牢固的整体。聚氨酯泡沫具有良好的机械性能和绝热性能，通常情况下可耐温120℃,通过改性或与其它隔热材料组合可耐温180℃。
预制聚氨酯保温钢管从里到外分三层结构：
第一层：工作钢管层
根据设计和客户的要求一般选用无缝钢管、螺旋钢管和直缝钢管。钢管表面经过先进的抛丸除锈工艺处理后，钢管除锈等级可达GB/T8923-1988标准中的Sa2级，表面粗糙度可达GB6060.5-88标准中R=12.5微米。
第二层：聚氨酯保温层：
用高压发泡机在钢管与外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成，即俗称的“管中管发泡”。
第三层：高密度聚乙烯保护层：
预制成一定壁厚的黑色或黄色聚乙烯塑料管材。聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能，最低使用温度可达-70～-100℃，化学稳定性好，能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸)，常温下不溶于一般溶剂，吸水性小，但由于其为线性分子可缓慢溶于某些有机溶剂，且不发生溶胀，电绝缘性能优良。其作用一是保护聚氨酯保温层免遭机械硬物破坏，二是防腐、防水。高密度聚乙烯聚氨酯发泡保温钢管执行：SY/T114-2000和SY/T115-2001标准。
聚氨酯保温钢管优势特点：
1、降低工程造价
据有关部门测算，一般情况下聚氨酯保温钢管可以降低工程造价的25%（采用玻璃钢做保护层）和10%（采用高密度聚乙烯做保护层）左右。
2 、热损耗低，节约能源
聚氨酯导热系数为：λ=0．013—0．03kcal/m·h·oC，比其他过去常用的管道保温材料低得多，保温效果提高4~9倍。再有其吸水率很低，约为0．2kg/m2。吸水率低的原因是由于聚氨酯泡沫的闭孔率高达92%左右。低导热系数和低吸水率，加上保温层和外面防水性能好的高密度聚乙烯或玻璃钢保护壳，改变了传统地沟敷设供热管道“穿湿棉袄”的状况，大大减少了供热管道的整体热损耗，热网热损失为2%，远远小于国际10%的标准要求。
3、防腐蚀、绝缘性能好，使用寿命长
由于聚氨酯硬质泡沫保温层紧密地粘结在钢管外皮，隔绝了空气和水的渗入，能起到良好的防腐作用。同时它的发泡孔都是闭合的，吸水性很小。高密度聚乙烯外壳、玻璃钢外壳均具有良好的防腐、绝缘和机械性能。因此，工作钢管外皮很难受到外界空气和水的侵蚀。只要管道内部水质处理好，据国外资料介绍，使用寿命可达50年以上，比传统的地沟敷设、架空敷设使用寿命高3~4倍。
预制直埋保温钢管性能优点
编辑 预制直埋保温钢管较之传统的钢管保温方式具有十分突出的优点：
1、预制直埋保温钢管不需要砌筑庞大的地沟，只需将保温管埋人地下，因此大大减少了工程占地，有利于环境保护，减少土方开挖量约50%以上，减少土建砌筑和混凝土量90%。同时，保温管施工和现场挖沟平行进行，只需现场接头，可以缩短工期约50%以上。
2、保温性能好，热损失仅为传统管材的25%，长期运行可节约大量能源，显著降低能源成本。
3、具有很强的防水和耐腐蚀能力，不需附设管沟，可直接埋入地下或水中，施工简便迅速，综合造价低。
4、在低温条件下也具有良好的耐腐蚀和耐冲击性，可直接埋入地下冻土。
5、使用寿命可达30-50年，正确的安装和使用可使管网维修费用极低。
6、可设置报警系统，自动检测管网渗漏故障，准确指示故障位置并自动报警。
保温钢管的应用
编辑 保温管特点
保温管道广泛用于液体、气体的输送管网， 化工管道保温工程石油、化工、集中供热热网、中央空调通风管道、市政工程等。高温预制直埋保温管是一种保温性能好，加安全 可靠，工程造价低的直埋预制保温管。有效的解决了城镇集中供热中130℃－600℃高温输热用预制直埋保温管的保温、滑动润滑和 裸露管端的防水问题。高温预制直埋保温管不仅具有传统地沟和架空敷设管道难以比拟的先进技术、实用性能，而且还具有显著的 社会效益和经济效益，也是供热节能的有力措施。高温预制直埋保温管采用直埋供热管道技术，标志着中国供热管道技术发展已经 进入了新的起点。?
保温管是由钢管、玻璃钢内护套、玻璃钢外壳构成， 其特征是：还包括耐高温绝热保温层、润滑层、弹性密封件。本实用新型有效的解决了城镇集中供热中130℃－600℃高温输热用预 制直埋保温管的保温、滑动润滑和裸露管端的防水问题。?
高温预制直埋保温管主要由四部分 组成。
（1）工作钢管：根据输送介质的技术要求分别采用有缝钢管、无缝钢管、双面埋 弧螺旋焊接钢管。
（2）保温层：采用硬质聚氨酯泡沫塑料。
（3）保护壳：采用高密度聚乙烯或玻璃钢。
（4）渗漏报警线 ：制造高温预制直埋保温管时，在靠近钢管的保温层中，埋设有报警线，一旦管道某处发生渗漏，通过警报线的传导，便可在专用 检测仪表上报警并显示出漏水的准确位置和渗漏程度的大小，以便通知检修人员迅速处理漏水的管段，保证热网安全运行。
高温预制直埋保温管-优势特点
1 降低工程造价 。
据有关部门测算，双管制供热管道，一般情况下可以降低工程造价的25%（采用玻璃钢做 保护层）和10%（采用高密度聚乙烯做保护层）左右。
2 热损耗低，节约能源。

聚氨酯直埋保温管适合输送在-50℃—150℃范围内的各种介质的保温保冷工程。它广泛应用于城市集中供热、暖室、冷库、煤矿、石油港口、化工等行业的保温保冷工程。
聚氨酯直埋保温管从里到外分三层结构 　　　
   第一层：聚氨酯发泡保温钢管工作钢管层　根据设计和客户的要求一般选用无缝管（GB8163-87）螺旋焊管（GB9711-88;SY/T5038-92）和直缝焊管（GB3092-93）。钢管表面经过先进的抛丸除锈工艺处理后，钢管除锈等级可达GB8923-1988标准中的Sa2级，表面粗糙度可达GB6060.5-88标准中R=12.5微米。 　　

   第二层：聚氨酯发泡保温钢管聚氨酯保温层 　　用高压发泡机在钢管于外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成。即俗称的“管中管发泡工艺”。其作用一是防水，二是保温，三是支撑热网自重。当输送介质温度为：-50℃—120℃时，选用硬质聚氨基脲酸酯泡沫塑料做保温层。 　　
   第三层：聚氨酯发泡保温钢管高密度聚乙烯保护层 　　预制成一定壁厚的黑色（黄色）塑料管材，其作用一是保护聚氨酯保温层免遭机械硬物破坏，二是防腐防水。 聚氨酯直埋保温管设有渗漏报警线，一旦管道某处发生渗漏，通过报警线的传导，便可在专用检测仪表上显示出保温管道渗水、漏水的准确位置及渗漏程度的大小，以便通知检渗人员迅速处理漏水的管段，保证供热管网的安全运行。国内生产的保温管目前末设渗漏报警线，有待补上这一空白
聚氨酯发泡保温钢管聚氨酯泡沫能与各种材料进行牢固的粘合，因此作为直埋管的保温层几乎无需考虑防腐层与之粘合的问题。聚氨酯保温层的适应温度为+120℃-196℃，短时（十几小时）可达+190℃。如果用户需长期温度190度，我们可根据用户需要用高温料成型。保温管广泛用于液体、气体的输送管网， 化工管道保温工程石油、化工、集中供热热网、中央空调通风管道、市政工程等。高温预制直埋保温管是一种保温性能好，加安全可靠，工程造价低的直埋预制保温管。有效的解决了城镇集中供热中130℃－600℃高温输热用预制直埋保温管的保温、滑动润滑和裸露管端的防水问题。高温预制直埋保温管不仅具有传统地沟和架空敷设管道难以比拟的先进技术、实用性能，而且还具有显著的社会效益和经济效益，也是供热节能的有力措施。高温预制直埋保温管采用直埋供热管道技术，标志着中国供热管道技术发展已经进入了新的起点 　　
     保温管是由钢管、玻璃钢内护套、玻璃钢外壳构成，其特征是：还包括耐高温绝热保温层、润滑层、弹性密封件。本实用新型有效的解决了城镇集中供热中130℃－600℃高温输热用预制直埋保温管的保温、滑动润滑和裸露管端的防水问题。
　聚氨酯发泡保温钢管的优势特点
1 聚氨酯发泡保温钢管降低工程造价。 　　
   据有关部门测算，双管制供热管道，一般情况下可以降低工程造价的25％（采用玻璃钢做保护层）和10％（采用高密度聚乙烯做保护层）左右。 　　
保温管适合输送各种介质，它广泛应用于集中供热、供冷和热油的输送及暖室、冷库、煤矿、石油、化工等行业的保温保冷工程。聚氨酯保温管道也称直埋保温管道由输送介质的，工作钢管、聚氨酯保温层、聚乙烯塑料外护管，通过设备依次向外结合而成。 2 热损耗低，节约能源。 　　其导热系数为：λ＝0．013—0．03kcal／m·h·oC，比其他过去常用的管道保温材料低得多，保温效果提高4~9倍。再有其吸水率很低，约为0．2kg／m2。吸水率低的原因是由于聚氨酯泡沫的闭孔率高达92％左右。低导热系数和低吸水率，加上保温层和外面防水性能好的高密度聚乙烯或玻璃钢保护壳，改变了传统地沟敷设供热管道“穿湿棉袄”的状况，大大减少了供热管道的整体热损耗，热网热损失为2％，小于国际10％的标准要求。 　　
    3防腐，聚氨酯发泡保温钢管绝缘性能好，使用寿命长。 　　由于聚氨酯硬质泡沫保温层紧密地粘结在钢管外皮，隔绝了空气和水的渗入，能起到良好的防腐作用。同时它的发泡孔都是闭合的，吸水性很小。高密度聚乙烯外壳、玻璃钢外壳均具有良好的防腐、绝缘和机械性能。因此，工作钢管外皮很难受到外界空气和水的侵蚀。只要管道内部水质处理好，据国外资料介绍，使用寿命可达50年以上，比传统的地沟敷设、架空敷设使用寿命高3~4倍。
　　
    4．聚氨酯发泡保温钢管占地少，施工快，有利环境保护。 　　直埋供热管道不需要砌筑庞大的地沟，只需将保温管埋人地下，因此大大减少了工程占地，减少土方开挖量约50％以上，减少土建砌筑和混凝土量90％。同时，保温管加工和现场挖沟平行进行，只需现场接头，可以缩短工期约50％以上。 　　
    5 聚氨酯发泡保温钢管安全。 　　
   用于集中供热、供冷和热油的输送及分配的保温管的钢管和聚乙烯外护管，二者用聚氨酯泡沫绝热材料紧密地结合为一体。管径范围是Φ90～Φ1240,保温管全称叫高密度聚乙烯聚氨酯硬泡沫发泡保温管，它的作用是保护工作管内部流体的温度，防止与外界发生热传递，导致流体温度的流失。这样的成品管埋在地下，也延长了管道的使用年限，节约了成本！它的外壳就是高密度聚乙烯，即PE管，也叫夹克皮。颜色一般有黑色和红色，即黑夹克与黄夹克。

成型工艺
大口径直缝焊管主要生产流程说明：
1. 板探：用来制造大口径埋弧焊直缝钢管的钢板进入生产线后，首先进行全板超声波检验；
2. 铣边：通过铣边机对钢板两边缘进行双面铣削，使之达到要求的板宽、板边平行度和坡口形状；
3. 预弯边：利用预弯机进行板边预弯，使板边具有符合要求的曲率；
4. 成型：在JCO成型机上首先将预弯后的钢板的一半经过多次步进冲压，压成"J"形，再将钢板的另一半同样弯曲，压成"C"形，最后形成开口的"O"形
5. 预焊：使成型后的直缝焊钢管合缝并采用气体保护焊（MAG）进行连续焊接；
6. 内焊：采用纵列多丝埋弧焊（最多可为四丝）在直缝钢管内侧进行焊接；
7. 外焊：采用纵列多丝埋弧焊在直缝埋弧焊钢管外侧进行焊接；
8. 超声波检验Ⅰ：对直缝焊钢管内外焊缝及焊缝两侧母材进行100%的检查；
9. X射线检查Ⅰ：对内外焊缝进行100%的X射线工业电视检查，采用图象处理系统以保证探伤的灵敏度；
10. 扩径：对埋弧焊直缝钢管全长进行扩径以提高钢管的尺寸精度，并改善钢管内应力的分布状态；
11. 水压试验：在水压试验机上对扩径后的钢管进行逐根检验以保证钢管达到标准要求的试验压力，该机具有自动记录和储存功能；
12. 倒棱：将检验合格后的钢管进行管端加工，达到要求的管端坡口尺寸；
13. 超声波检验Ⅱ：再次逐根进行超声波检验以检查直缝焊钢管在扩径、水压后可能产生的缺陷；
14. X射线检查Ⅱ：对扩径和水压试验后的钢管进行X射线工业电视检查和管端焊缝拍片；
15. 管端磁粉检验：进行此项检查以发现管端缺陷；
16. 防腐和涂层：合格后的钢管根据用户要求进行防腐和涂层。
检验方法
 Q235B直缝焊管质量检验方法有很多种，其中物理方法也是最常用的检验方法，物理检验就是利用一些物理现象进行测定或检验的方法。材料或Q235B直缝焊管内部缺陷情况的检查，一般都是采用无损探伤的方法。当前的无损探伤有磁力探伤、超声波探伤、射线探伤、渗透探伤等。
磁力检验
磁力探伤只能发现磁性Q235B直缝焊管表面和近表面的缺陷，而且对缺陷仅能做定量分析，对于缺陷的性质和深度也只能根据经验来估计。磁力检验是利用磁场磁化铁磁Q235B直缝焊管所产生的漏磁来发现缺陷的。按测量漏磁方法的不同，可分为磁粉法、磁感应法和磁性记录法，其中以磁粉法应用最广。
渗透检验
渗透检验是利用某些液体的渗透性等物理特性来发现和显示缺陷的，包括着色检验和荧光探伤两种，可用来检查铁磁性和非铁磁性材料表面的缺陷。
射线探伤
射线探伤是利用射线可穿透物质和在物质中有衰减的特性来发现缺陷的一种探伤方法。按探伤所使用的射线不同，可分为X射线探伤、γ射线探伤、高能射线探伤三种。由于其显示缺陷的方法不同，每种射线探伤都又分电离法、荧光屏观察法、照相法和工业电视法。射线检验主要用于检验Q235B直缝焊管焊缝内部的裂纹、未焊透、气孔、夹渣等缺陷。
超声波探伤
超声波在金属及其它均匀介质传播中，由于在不同介质的界面上会产生反射，因此可用于内部缺陷的检验。超声波可以检验任何焊件材料、任何部位的缺陷，并且能较灵敏地发现缺陷位置，但对缺陷的性质、形状和大小较难确定。所以Q235B直缝焊管超声波探伤常与射线检验配合使用。
标准对照
 1、一般焊管用于水、煤气、空气、油和取暖蒸汽等一般较低压力流体的输送。
　　2、普通碳素钢电线套管（GB3640-88）是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。
　　3、直缝电焊管（YB242-63）是焊缝与钢管纵向平行的钢管。通常分为公制电焊管、电焊薄壁管、变压器冷却油管等等。
　　4、承压流体输送用螺旋缝埋弧焊管（SY5036-83）是以热轧钢带卷作管坯，经常温螺旋成型，用双面埋弧焊法焊接，用于承压流体输送的螺旋缝钢管。钢管承压能力强，焊接性能好，经过各种严格的科学检验和测试，使用安全可靠。钢管口径大，输送效率高，并可节约铺设管线的投资。主要用于输送石油、天然气的管线。
　　5、承压流体输送用螺旋缝高频焊管（SY5038-83）是以热轧钢带卷作管坯，经常温螺旋成型，采用高频搭接焊法焊接的，用于承压流体输送的螺旋缝高频焊钢管。钢管承压能力强，塑性好，便于焊接和加工成型；经过各种严格和科学检验和测试，使用安全可靠，钢管口径大，输送效率高，并可节省铺设管线的投资。主要用于铺设输送石油、天然气等的管线。
　　6、一般低压流体输送用螺旋缝埋弧焊钢管（SY5037-83）是以热轧钢带卷作管坯，经常温螺旋成型，采用双面自动埋弧焊或单面焊法制成的用于水、煤气、空气和蒸汽等一般低压流体输送用埋弧焊钢管。
