设备名称：全自动18650电池贴绝缘片设备
型号：ATM-B18
电池贴绝缘片设备简介
电池贴绝缘片设备适用于整盒18650的电池生产；
1个人即可完成操作，人工将整合电池放入到设备内部，贴合前可以同事容纳三盒电池待贴装，提升人员参与的灵活性；
电池贴绝缘片设备兼容38PCS、50PCS、100PCS三种规格电池盒生产；调节方便，三种电池规格通过快速插拔进行切换，硬件上标识三种不同的规格标识，方便作业；
电池盒在贴绝缘圈过程中，结构上带有夹紧功能，防止电池在盒内左右晃动；
电池贴绝缘片设备配备有上下两套CCD检测系统，用于贴绝缘圈精准贴装；
标签料带定位准确，使用完后自动报警提示；
收料端贴完绝缘圈后整盒滑至客户桌面上，人工收料；
电池贴绝缘片设备整机移动式设备，安装有脚轮+防振脚撑，方便移动设备及确保机器稳定可靠。

电池贴绝缘片设备产品案例展示





电池贴绝缘片设备功能特点

飞达拨料组件采用精密步进驱动及高精度光纤定控制剥料稳定型及剥料精度，并包含底纸真空吸附结构确保出料稳定。
伺服电机：Z轴采用伺服电机以确保吸头高速度及高精度运行，确保贴料的速度及精度

头部视觉：采用德国The Imaging Source 相机确保头部图像的清晰度及头部mark点的补偿值。
吸嘴：两个自嘴，采用快拆式结构，方面更换机种的不同吸嘴
电池盒加紧机构兼容30、48、100三种数量的盒子，X/Y方向加紧机构调节设计简单方便，相对应接口标识对应产品特征方便识别，采用插销方式固定方便人员操作，切换不同产品，三分钟内即可完成换线动作。

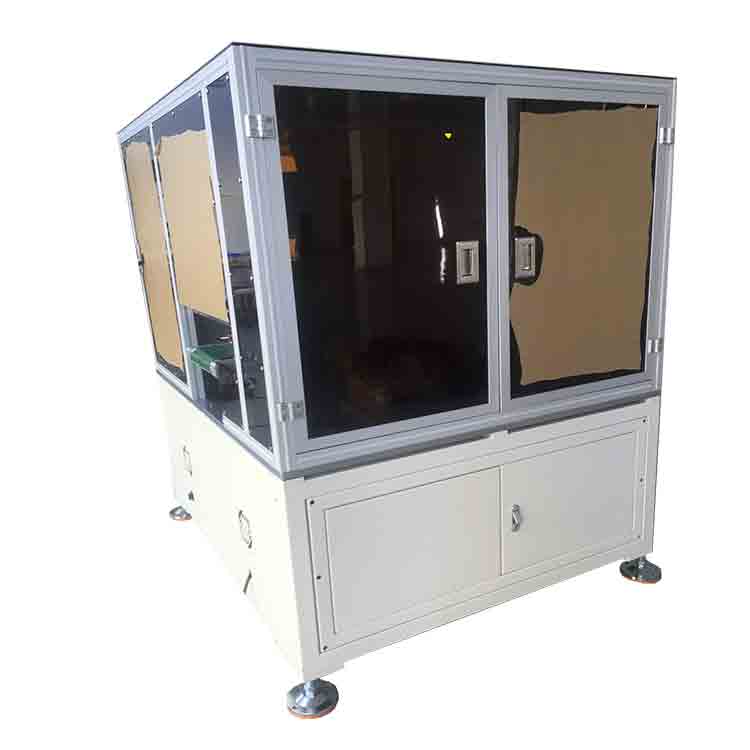

电池贴绝缘片设备外观说明


电池贴绝缘片设备技术参数

项目
 规格说明
 备注

设备贴装精度（X/Y）
 ±0.25mm



生产效率(UPH)
 1.5s/pcs
 不含上下料

辅料尺寸mm
 Max：Φ 30mm Min：Φ 5mm
 圆形

FEEDER(供料宽度）宽度
 ≦80mm



FEEDER(供料器）数量
 1把



吸嘴数量
 2pcs



电池盒
 兼容30PCS、48PCS、100PCS
 根据客户电池盒实际尺寸订制夹料机构

X/Y轴模组
 封闭式



上下料
 人工放、收电池



设备尺寸
 ≈L1700mm*W1450mm*H1800mm



气压
 压力：0.5-0.7MPa



气流量
 200L/min （干燥）
