通风采光天窗（通风气楼/自然通风器）顺坡天窗结构特点

  参考图集：图集号05J621-3,06K105,11CJ33

  顺坡气楼防水结构包括冷弯角钢和屋面板，所述冷弯角钢外侧和所述屋面板上方设置钢板折件，所述钢板折件一端与设置在屋面板上的防水堵头通过防水自攻钉固定在屋面板上，所述钢板折件另一端与冷弯角钢用自攻螺丝固定。所述钢板折件为“L”型。所述钢板折件其厚度为0.6mm。本发明由于采用了以上的结构，牢固性强，经久耐用，防水效果好。

室内效果：基于平顶共同的装置视点， 确保了自然光全天候180度的射入，室内方正的窗口如阳光放大器，提高了采光率，营造出室内特殊光影效果，节约人造动力，使传统日子变得惬意时尚且富有动感。 而且通风天窗可以提供更充足的采光的效果，通风天窗可以使我们的视野开阔，并且能够亲近自然、沐浴阳光，减少心中的压抑感，得到放松。通风天窗不仅是一种通风设备，而且对我们的心理素质也有提高。

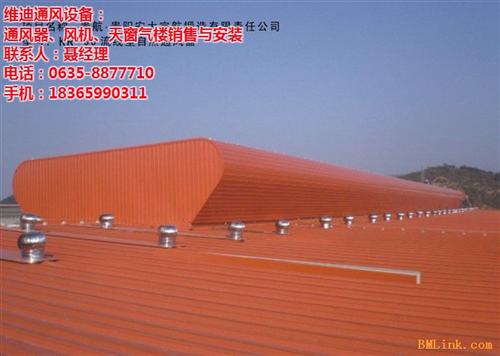

顺坡气楼包括多个沿所述钢屋架梁纵向并排布置的拱形桁架本体、分别位于每一所述拱形桁架本体上下两侧的玻璃钢气楼瓦和拱形波纹瓦以及分别设置在所述玻璃钢气楼瓦和拱形波纹瓦上的出风口和进风口，其中外部空气由门窗洞口进入室内，室内空气受热膨胀上升通过所述进风口进入气楼再由出风口排出到室外，以此路径进行空气交换。
