1、概述

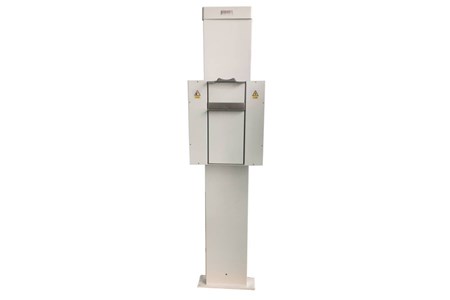

   立式平板胸片架是利用医疗机构已有的医用X射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称是摄片架，其商品名称是立式摄片架。
   立式平板胸片架适配于不同尺寸的DR平板探测器、CR IP板及暗盒。
2、结构及技术参数
  （1）结构

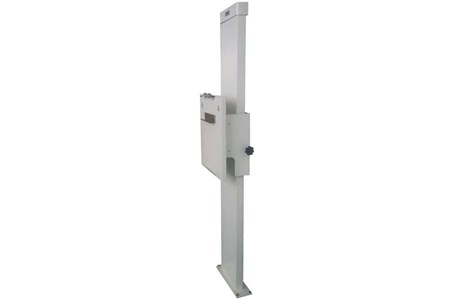

       本装置由立柱、滑架、片盒和平衡装置几部分组成。
  （2）技术参数
    1）片盒上下移动最大行程1100mm；
    2）DR平板探测器中心与片盒中心的左右及上下偏差不大于±5mm
    3）在行程范围内，片盒中心左右偏差不大于±5mm
    4）承装DR平板探测器、CR IP板、暗盒的尺寸：
       DR平板探测器最大尺寸：17〞×17〞
       CR IP板/暗盒最大尺寸： 17〞×17〞
3、安装和使用
  （1）安装
       将本装置放置于距球管180cm的平整硬质地面上，使片盒垂直中心与球管中心重合，调整正确后，对准装置立柱底部的四个φ8.5的通孔中心,以电锤打孔安装四颗M8的膨胀螺丝,然后拧紧即可。
  （2）使用（以DR平板探测器为例）
    1）将选用的DR平板探测器卡入片夹内，向下推，将DR平板探测器的中心线与卡槽的中心缺口对准，将DR平板探测器置于卡片器内，然后松手，DR平板探测器自动卡紧；
    2）按摄片部位选择摄片条件调整DR平板探测器的适宜高度即可摄片。
