1、概述

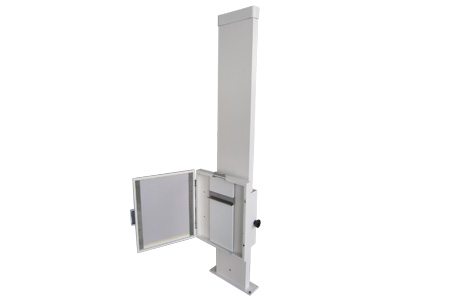

   不锈钢胸片架配用在各种医用诊断机上，对人体的头部、胸部、腹部等部位进行滤线器摄影。该装置在垂直上、下移动范围内任意定位，摄片时操作简便、灵活可靠，使用范围广泛。本装置由滤线栅、暗盒抽屉、立柱、滑车架等部件组成。

2、主要技术参数

  （1）片盒中心上、下移动距离1100mm；

  （2）承装摄片暗盒尺寸

       203mm×254mm(8″×10″)至432mm×432mm(17″×17″)；

  （3）滤线栅(选配)：

    1）栅密度：40线/cm；

    2）栅比：10：1；

    3）会聚距离：180cm。

3、安装和使用：

  （1）安装

       将本装置放置于距球管180cm的平整硬质地面上，使摄片盒垂直中心与球

管中心重合，调整正确后，对准装置立柱底部的四个φ8.5的通孔中心,以电锤打孔安装四颗M8的膨胀螺丝,然后拧紧即可。

  （2）使用

    1） 打开摄片盒盒门，将选用的片盒卡入片夹内，向下推，使片盒置于卡片器内，然后松手，片盒自动卡紧；

    2） 关上盒门；

    3） 按摄片部位选择摄片条件调整摄片盒的适宜高度即可摄片。
