“青稞纸绝缘纸QKZ-030”参数说明
是否有现货：
是
认证：
ROHS, REACH
加工定制：
是
厚度：
0.3mm
颜色：
青色
尺寸：
0.3mmx1000mm
品牌：
丹美森
等级：
B级
特点：
表面均匀、无起毛、和无气泡、针孔、皱折
耐热性：
130度
型号：
QKZ-030
规格：
按客户规格任意分切
商标：
丹美森
包装：
按客户要求包装
横向伸长率：
大于8%
横向拉伸强度：
大于110N
厚度误差：
+/-0.02mm
击穿电压：
大于4KV
纵向伸长率：
大于2%
纵向拉伸强度：
大于200N
产量：
1000000

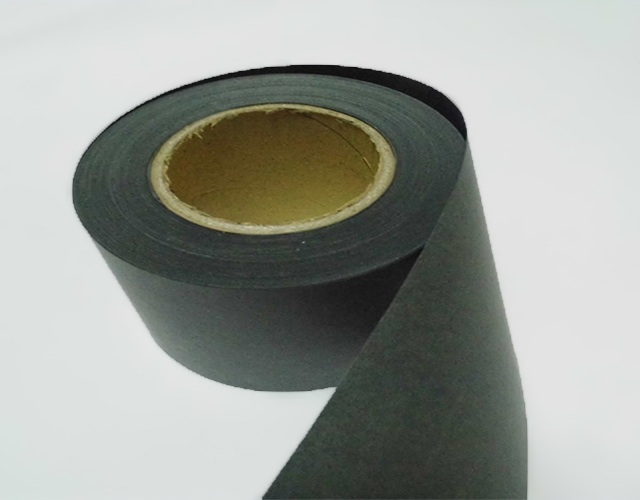

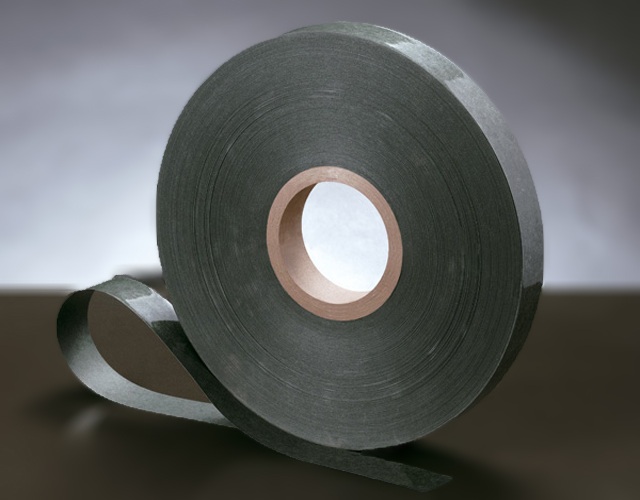

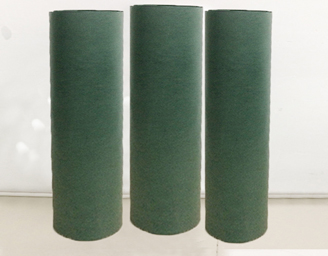

“青稞纸绝缘纸QKZ-030”详细介绍
绝缘等级：B级
耐温：130℃。
用途：青壳纸集合了木浆绝缘纸良好的绝缘性能和聚酯薄膜良好的介电强度，广泛适用电气设备，适用于B级电机的槽间绝缘、匝间绝缘和衬垫绝缘。
外观：表面均匀、无起毛、和无气泡、针孔、皱折及瑕疵之类缺陷青壳纸性能要求
备注：可按客户要求背双面胶（油胶、热熔棉纸双面胶）；可按规格分条，切片等。
序号
单位Units
1
标称厚度Nominal thickness
mm
0.1
0.125
0.15
0.18
0.20
0.25
0.30
0.40
0.50
2
厚度允差Thicknessallowed tolerance
mm
±0.02
±0.02
±0.02
±0.02
±0.03
±0.03
±0.03
±0.03
±0.03
3
标称定量Nominal grammage
g/m2
120
138
155
180
210
255
300
450
550
5
薄膜标称厚度Film nominal thickness
um
30
30
30
30
30
30
30
30
30
6
拉伸强度(纵向) Tensile strength（MD）
N/10mm
≥100
≥100
≥100
≥110
≥120
≥120
≥200
≥200
≥200
7
拉伸强度(横向) Tensile strength（XD）
N/10mm
≥70
≥70
≥70
≥75
≥80
≥95
≥105
≥105
≥105
8
伸长率（纵向）Elongation（MD）
%
≥2
≥2
≥2
≥2
≥2
≥2
≥2
≥2
≥2
9
伸长率（横向）Elongation（XD）
%
≥8
≥8
≥8
≥8
≥8
≥8
≥8
≥8
≥8
10
击穿电压Electric breakdown voltage
KV
≥3.5
≥3.5
≥3.5
≥3.5
≥3.5
≥4.5
≥5
≥5
≥5
11
热态粘结120±2℃ 10Min Bond strength at 180±2℃
不分层、不起泡、不流胶No delamination,no blister,no adhesive flow
“青稞纸绝缘纸QKZ-030”其他说明
序号
指标名称
单位
指标值
1
标称厚度
mm
0.3
2
标称厚度允许偏差
mm
+/-0.02
3
标准 定量及偏差
g/平方米
210+/-28
4
纵向拉伸强度（不折弯）
N/10mm
大于200
5
纵向拉伸强度（折弯）
N/10mm
大于110
6
横向拉伸强度（不折弯）
N/10mm
大于105
7
横向拉伸强度（折弯）
N/10mm
大于80
8
纵向伸长率（不折弯）
%
大于2
9
横向伸长率（这完后）
%
大于8
10
击穿电压（不折弯）
KV
大于7
11
击穿电压（ 折弯后）
KV
大于6
09
09
2021
青稞纸绝缘纸QKZ-030 青壳纸 电机绝缘纸
来源:[深圳市丹美森实业有限公司]
联系人：李先生
手机：18588238003
电话：0755-33140911
传真：0755-33140916
QQ：286257874
Email：damsen@163.com
地址：广东省深圳市深圳市龙华区观澜街道福城桔岭新村269号祥和园工业园
品牌：丹美森
价格：8.50
元/公斤
供应地：广东省深圳市
产品型号：QKZ-030
青稞纸绝缘纸材料
青壳纸是一种柔软复合材料，由聚酯薄膜涂以胶粘剂，一面粘合木浆绝缘纸而成的二层绝缘纸。
青稞纸绝缘纸性能要求
NO.
参数名称
Properties
指标值
Values
