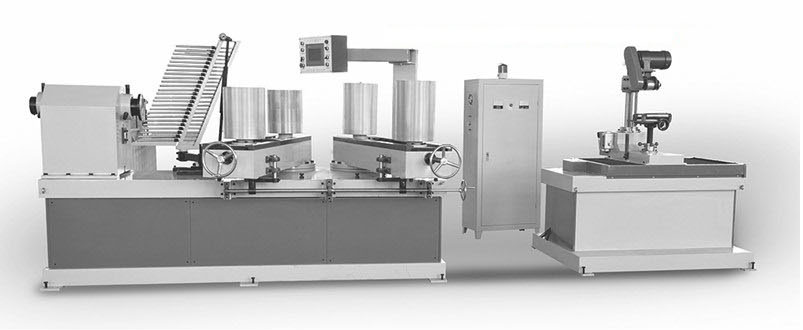

纸管机   纸管制造机 卷管机

设备用途：

用途分类如下：化纤用管 薄膜用管 印刷用管 皮革用管 食品用管

化纤用管：

DTY管、POY管、FDY管、锦纶管、氨纶管、氨纶包覆纱管等。

薄膜用管：

农业地膜、保鲜膜、缠绕膜、手提袋、镀铝膜、电工电容膜、丙膜、烟膜等。

印刷用管：

卷筒印刷、薄膜印刷、纸张印刷等。

皮革用管：

PU革、真皮革、地毯革等。

食品用管：

茶叶罐、薯片罐、蛋糕罐等。

建筑代替壳子板用管、冶金工业用管、纺纱用管、展览行业用管、卫生纸用管、布匹用管、快递物流包装等。

主要规格及装备

纸管机型号       XYDJG-200型四机头数控纸管机

技术参数    控制系统

卷管纸张层数   3-25层  PLC控制器 台达品牌

纸管内径    50-200（mm）  人机界面    昆仑品牌

纸管厚度    1-15（mm）      程序版本    CX-P  9.04

卷管速度    1-20（m/min） 变频器 安瑞吉产品

定长模式    红外线 编码器 执行器件（接触器等）       法国施耐德

卷绕机头    无阻力四机头   信号元件（光电开关等）  倍福宁品牌

切割方式    单圆刀自动跟踪切割    气动元件    天奥品牌

卷芯模具固定方式 法兰加顶紧       同步控制    X轴伺服滚珠丝杠，Z轴步进丝杆

上胶方式    双面上胶    同步跟踪切管系统 专业伺服电机

控制方式    变频调速

输入电压    380V三相四线

操作人数    1-3人    配置装置

尺寸（毫米）   落管架 自动

主机尺寸：长*宽*高    5000mm*1700mm*1900mm  皮带调节    手动

占地面积：长*宽   18m*8m       纸架摆角    电动

轮毂直径    1-20（m/min） 缺纸自动停机   有

轮毂高度    360mm∕430mm      供胶水 自动隔膜泵

最小轮距    1000mm       纸带供滑润油   自动润滑

最大轮距    1250mm       张力调节    机械调节

总重量 5600kg  纸架类型    移动式纸架

传动系统    卷管皮带    帆布带

主机功率    15KW  上海强速

主机转速    1400r∕min 附送配件

轮毂最高转速   62r∕min     卷管芯棒    1根

轮毂输出扭矩   8500NM       卷管皮带    2条

减速机型号       WPO155  杭州萧山      应用工具    有

变速箱型号       CAS5  解放130       底、面纸装置   底纸架、面纸盆

传动链型号       12A×2

轮毂驱动    四轮驱动

切刀电机    0.4KW齿轮电机，台湾台邦

轴承      万向轴承

注：因产品技术不断更新，所有数据以产品实样为准。
