专业定做预应力混凝土橡胶气囊 充气芯模 橡胶内模

力简支梁桥相比，具有材料省、自重轻，各部分材料受力均匀、伸缩缝少等优点。工厂化施工，进一步降低了造价。气囊内模制作空心板梁，即是在预制板的预留空心部分用气囊内模堵上，待混凝土初凝后放气抽空。

这种施工方法方便、快捷且气囊内模这种材料使用次数较高，成本较底，但是由于气囊内模是在梁底板浇注完毕后，经充气达到需要的气压之后，浇注侧板和顶板。在侧板的混凝土浇注过程中，因其侧板下部预先振捣密实，而侧板上部混凝土还未密实，其侧压力作用于气囊两侧，由其分力使其发生一定的径向变形，进而影响到空心板梁顶板的厚度，严重影响到空心梁的质量。通过数值计算的方法，对气囊内模进行实体建模，模拟分析计算，得出理论变形值，同时对比工程实例，进一步探讨施工过程的监控口。

上浮的因素。

1、问题提出气囊内模制作的空心板梁存在着一定的误差，按以往工程经验，普遍认为气囊内模上浮对截面承载能力的影响较小，通过后期桥面铺装进行补强，基本满足设计承载力要求。但是通常对其实际的变形情况却很少有过理论分析，提供具体的数据，从而无法对施工过程进行科学的监控，这里按数值计算的方法，对上述问题进行实体建模，得出一定的理论计算依据，从而对同类问题的施工监控提供一定的具体参考数据。

2、单元选取对于气囊内模结构由于其内压力的作用，产生一定的刚度，这样假设在整个气囊内模的变形过程中体积不变，即不考虑材料本身发生屈曲变形，结合该工程实际，现场使用的气囊内模结构是气胀式充气模结构，即是向由模材制成的空腔内充气，利用气体压力来支撑模面，使其具有一定形状和刚度的模结构形式，对于充气模结构，利用模成品内外气体(空气)的压力差使其具有能承受自重和外载荷的稳定的空间曲面的模结构形式，故在建模过程中单元材料的弹性模量根据气囊内模内外压力差进行等效转化确定。同时考虑新浇注混凝土弹性模量随龄期变化等因素的影响，所以选取薄模单元进行实体建模，单元的厚度根据气囊本身的规格，取值为单位1cm，弹性模量最终取值E一2.0×10。Pa，同时网格划分采用自动智能划分形式，精度为7，从而整个计算模型共分140个节点，112个四边形单元。

3、 边界条件根据施工构造和图纸设计要求，取定位气囊内模钢筋之间40 cm长度的一节结构简化可作为研究对象，相应的其边界条件，即约束条件相当于两边线性约束对模型施加约束。

4、荷载情况混凝土在施工过程中按严格意义上的分层浇注，同时在气囊内模两侧对称加载，按理想情况考虑，则两边的侧压力为线形变化，故可以将新浇注的混凝土对气囊两侧产生的侧压力简化为三角形荷载，在对模型加载过程时，最终等效为压力值，压力值P按混凝土重度y浇注高度h的乘积确定，即P—y×h一2 450 Pa。根据上述假设与简化，建立起如图1所示的实体模型。

专业定做预应力混凝土橡胶气囊 充气芯模 橡胶内模

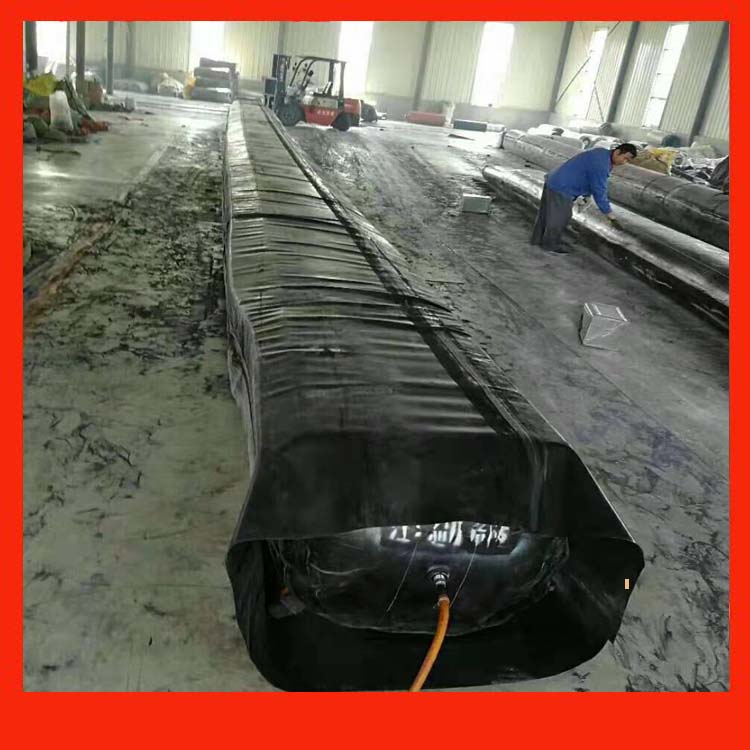

充气芯模具有很高的抗张强度，弹性，柔性和气密性，当充入压缩空气后,可以能满足各种条件下预制或现浇出符合设计要求的混凝土构件。本产品能满足超长与大直径空心构件,异型截面空心构件浇筑的要求,产品操作简单,轻便,使用方便,具有良好的耐老化性能，适用范围广,充气芯模可反复使用多次，可以大大的降低成本和提高施工进度。

项目 指标

厚度公差(mm) 2.5

外观 表面光洁无露布

胶与布粘着强度(N/25mm) >=12

适用温度(°C) -10>=80

注：厚度可根据要求制作

产品型号横断面示意图：

常用规格 异型规格、双管加外套

￠180mm X 6-20m ￠400mm X 10-40m 350 X 530(540)mm X 10-40m

￠200(￠220)mm X 10-20m ￠500mm X 10-40m 320 X 520(540) X 10-40m

￠240(￠250)mm X 15-40m ￠600mm X 10-40m 350(360) X 560mm X 10-40m

￠300(￠330)mm X 15-40m ￠620mm X 10-40m 360 X 640(650)mm X 10-40m

￠350(￠360)mm X 10-40m ￠700mm X 10-40m 320 X 520(550)mm X 10-40m

您还可以提供自己所需的尺寸
