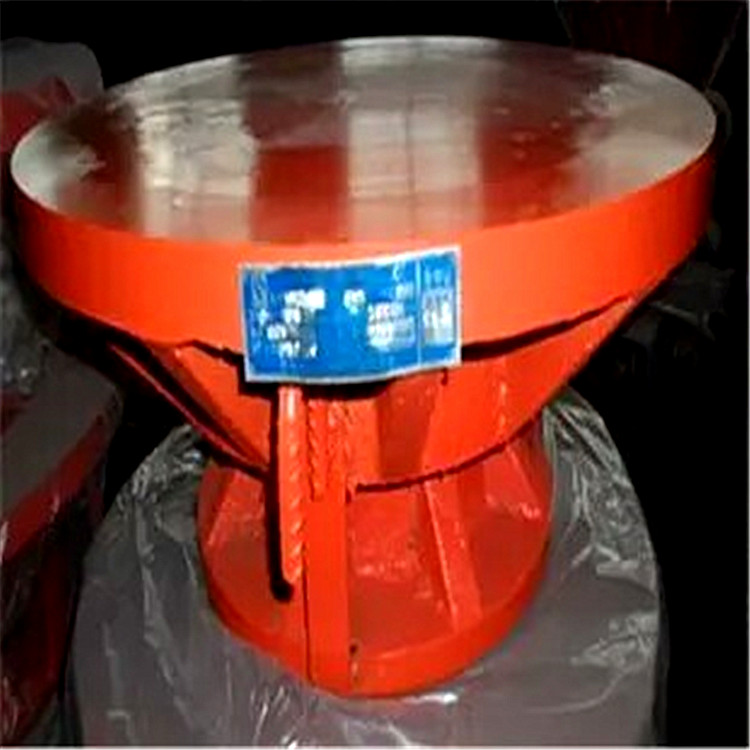

赞皇县GQZ球形钢支座*陆韵厂家

      赞皇县GQZ球形钢支座*陆韵厂家

一、新型钢支座产品特点：

    钢支座的安装方便；附属构件灵活设计，采用套管及锚固螺栓与墩，梁连接，安装方便，容易。

   钢支座结构新颖：独特的转动条结构了支座的转动及受力性能；不锈钢的球冠转动面了支座的转动性能。

   钢支座材质优良；耐磨材料采用改性超高分子量聚，了支座的耐磨性能，性能和使用寿命；优质材料的采用了设计面压，减小了支座的尺寸，减轻了重量，了工程造价。

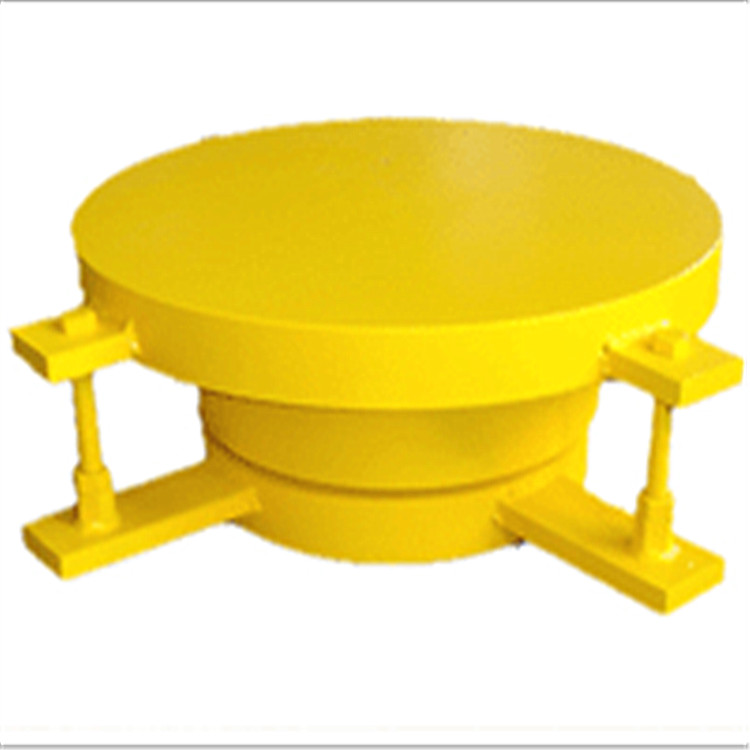

 赞皇县GQZ球形钢支座*陆韵厂家



    二、钢支座的技术性能：

   1、竖向承载力，本系列支座根据设计需求，竖向承载力分为33个等级：1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、4.5MN、5.0MN、5.5MN、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0MN、17.5MN、20.0MN、22.5MN、25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、50.0MN、55.0MN、60.0MN、65.0MN、70.0MN。

   2、水平承载力，固定型支座双向、单向活动型支座非活动方向的设计水平承载力分：

JQZ(1)型（普通型）--设计水平承载力为支座竖向承载力的10%。

JQZ(II)型（抗震型）--设计水平承载力为支座竖向承载力的15%。

JQZ(III)型（抗震型）--设计水平承载力为支座竖向承载力的22.5%。

   3、设计转角0（rad）本系列支座的设计转角不小于±0.02rad。

   4、设计位移：单向活动型支座活动方向横向放置时横桥向的位移量和双向活动型支座横桥向的位移量为±40mm；

  单向活动型支座的活动方向和双向活动型支座的顺桥向位移量分为±50mm、±100mm、±150mm、±200mm、±250mm、±300mm。

   5、温度适用范围；本系列支座温度适用范围常温型为-25℃-+60℃；耐寒型为-40℃-+60℃。

   6、系数μ;本系列支座设计系数不大于0.03.

   7、梁底坡度：现浇梁的坡度；由梁底设置预埋钢板或楔形混凝土块；

  预制梁的坡度，可在制梁时通过支座上部的预埋钢板，也可在梁底预埋平钢板后在支座顶面加设楔形调坡板或楔形混凝土块调  整。

   坡度较小时(≤2%),本系列支座还可直接在上支座板顶面设置坡度进行。

    8、混凝土强度等级：采用本支座时，梁体混凝土强度等级不宜低于5，支座垫石混凝土强度等级不低于0.

   注:若项目有特殊需求,本系列支座以上各技术性能参数均可进行定制设计。
