桥梁钢支座刚度技术参数：

1,支座竖向承载力分为300KN,500KN,1000KN,1500KN,2000KN,2500KN,3000KN,4000KN,

  5000KN,6000KN,7000KN,8000KN,9000KN,10000KN十四个级别；

2,支座的抗水平力为竖向承载力的20%；

3,支座抗竖向拉力： 抗竖向拉力为竖向承载力的30%；

4,支座系数μ≤0.03（-25℃-+60℃）；

5,设计转角为0.08rad（可根据用户要求另行设计）

6,支座的径向位移量±20mm-±50mm,环向位移量±60mm-±100mm；

7,支座转动系数μ=0.05-0.1（可按客户要求设计加工）

越城区单向活动型球形钢支座*陆韵性能

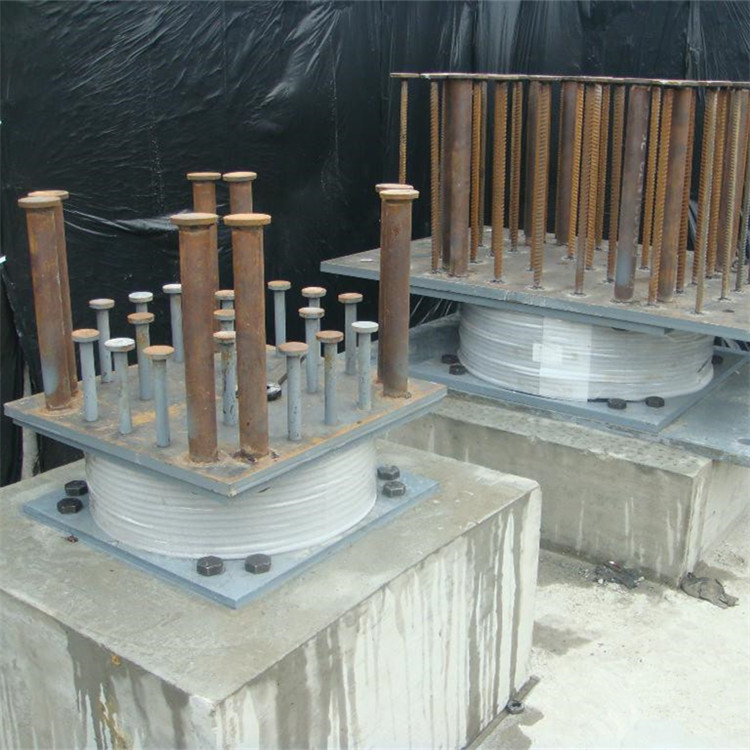

  桥梁钢支座刚度的安装：

1、支座的安装方案、连接形式应与结构设计人员具体商定，以保证上、下部结构与支座的可靠连接和功能发挥。

2、柱内配筋应参考本支座设计时的研究分析结果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度），增大水平箍筋截面的配置，其量依承载力分析结果确定。

3、活动支座根据设计需要在上支座板与滑板之间设置偏值。

4、下部钢筋砼柱的标号不得低于0级。

5、支座和预埋钢板的连接若采用焊接时，要采取降温措施，或对边断续焊的，防止支座钢件过热而损坏聚四氟板，橡胶密封圈和5201硅脂。

6、安装前应使下部结构的标高和水平度设计要求。支座四角高差不大于1㎜。

7、支座中心线应与主梁中心线及下部结构安装线重合。

8、支座安装就位后，底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后，应立即拆除临时连接件。

9、支座安装时必须将上支座板与下支座板的连接件安装好，待支座安装就位完成后拆除，并立即安装上防尘罩（防尘罩为橡胶板，同现场施工单位负责安装）。
