阿意斯壮乙烯基酯树脂的抗冲击性能

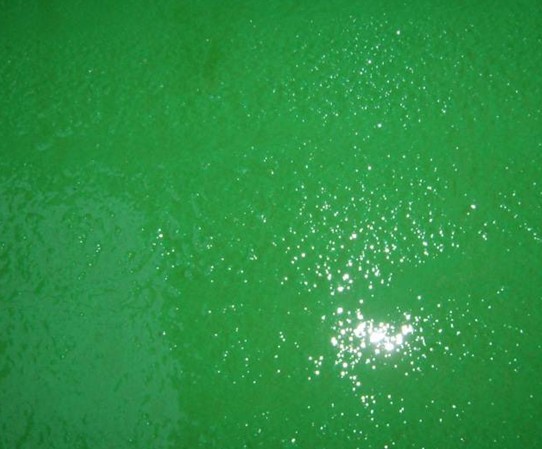

乙烯基酯树脂目前应用最多的场合是耐腐蚀场合，由于乙烯基树脂中具有较多的仲羟基，可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度;另外在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。因此，乙烯基树脂在一些要求高力学性能、耐冲击场合中得到应用，但是常规的乙烯基树脂在耐力学冲击方面还是有待于提高的，尤其是采用富马酸性改性的一些乙烯基树脂，因为该类型树脂的固化交联密度高，交联点间的分子链段较短，所以耐冲击性能较差。在这些树脂的合成设计中，要求树脂分子主链上的醚键较多，这样能够充分的提高树脂的耐冲击性，廊坊阿意斯壮通过橡胶改性，即采用端羧基丁腈橡胶(CTBN)和丁腈橡胶(BNR)增韧甲基丙烯酸型环氧乙烯基酯树脂，使得改性乙烯基树脂的延伸率等得到大幅度的提高，可以达到12%；乙烯基树脂的冲击强度(无缺口)也由原来的不大于14.00 KJ/M2，提高到25KJ/M2。廊坊阿意斯壮使用改性乙烯基酯树脂为胶结料加入玻璃鳞片和粉料等配制而成的乙烯基玻璃鳞片胶泥力学性能突出，具有优良的韧性和抗冲击性，遇机械损伤只限于局部，且修复性好，破损之处只需简单处理即可修复。阿意斯壮乙烯基玻璃鳞片胶泥防腐好材料，您放心的选择！
