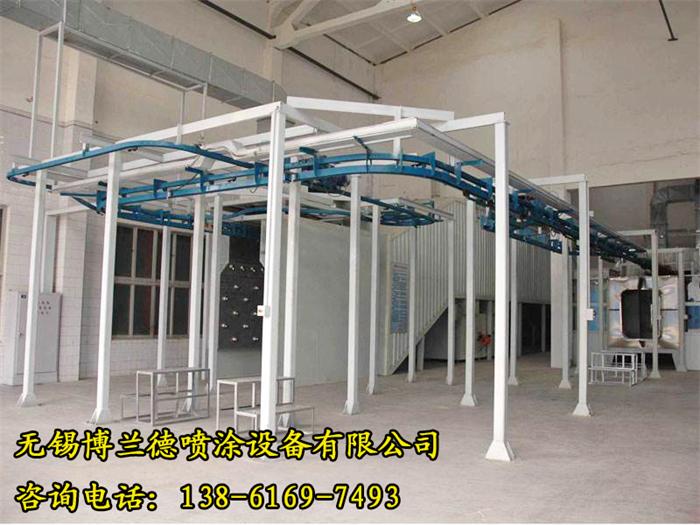

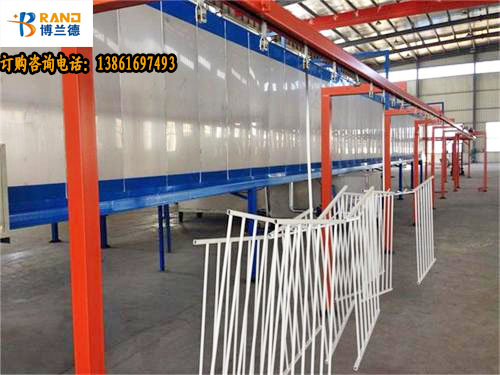

涂装流水线的组成部分主要包括：前处理设备、喷粉系统、喷漆设备、烘炉、热源系统、电控系统。

喷涂设备操作过程如下:
1、投入产品：把被涂物放到插件上开始工作
2、静电除尘：把注塑时带来的油质，灰尘除掉
3、预热：为了更好的上色给被涂物一点温度
4、底漆喷涂：把塑料本身的颜色覆盖，为生产要求颜色先底色喷涂
5、烘干：通过隧道里的IR区的温度，进行半干状态，为下一道喷涂作准备
6、表面喷涂：喷要求上色的颜色
7、溜平干燥：通过隧道进行溜平，烘干
8、UV喷涂固化：和UV涂料搭配利用UV365nm光线中涂料要求的照色量（800~1200mj）进行瞬间固化
9、出货并检查包装

氟碳喷涂铝型材工艺流程：

1．前处理的目的：在铝合金型材、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。
2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。
3．面漆涂层：面漆涂层是喷涂层关键的一层，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中最厚的一层漆层，漆层厚度一般为23-30微米。
4．罩光漆涂层：罩光漆涂层也称清漆涂层，主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。三喷涂层总厚度一般为40-60微米，特殊需要的可以加厚。
5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料喷涂铝材生产厂家，都会根据自己的涂料，提供最佳的温度和时间。氯碳喷涂厂(锔油厂)也有的根据自己经验把三喷时的两次固化改为一次固化。
6．质量检验：质量检验应按AAMA-605.02.90标准。严格的质量检查才能保证高质量喷涂产品。
