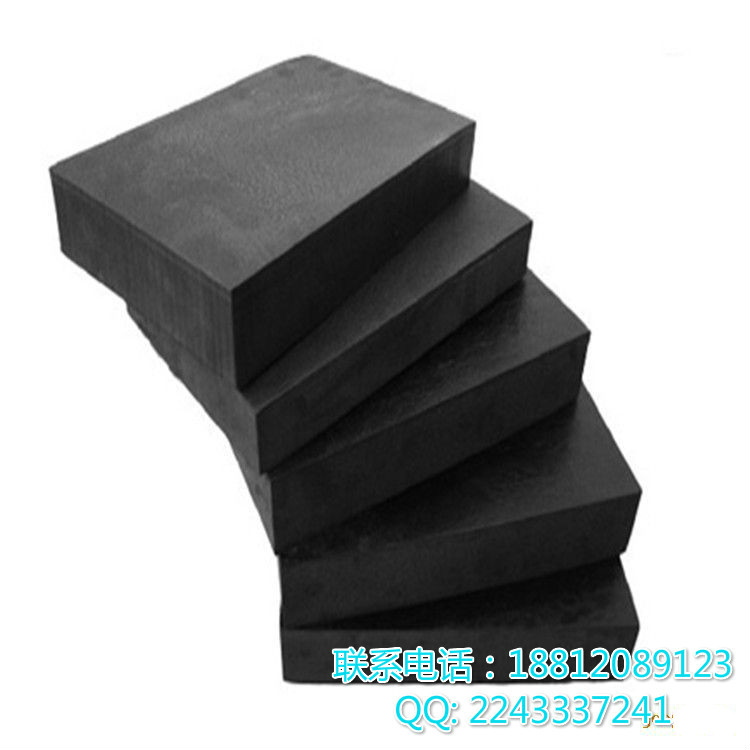

四氟乙烯支座 GJZ矩形橡胶支座 橡胶支座CR昊通

桥梁橡胶支座安装详细完善的安装程序专业厂家保证

板式橡胶支座的衍生品种为适应现代建筑需要，解决大跨度结构因温度变化而产生的水平位移和建筑结构之间的隔震、减震要求页设计的，我公司设计生产了桁架橡胶支座是桁架支座是由多层橡胶片和多层加劲钢板经加压、硫化制成，具有足够的竖向钢度，以支撑上部结构的垂直载荷。同时，通过其良好的弹性和较大的剪切变形，来满足上部结构因温度变化而引起的支撑结构的推力，并通过支座的耗能起到减震、隔震作用。支座定位通孔，通过螺栓将支座固定在支撑结构上。

板式拉压橡胶支座板是在板式橡胶支座的中心设一根拉力螺栓，将支座顶板和下滑板联接在一起．支座下滑板和底板及锚固定架板之间设不锈钢板和聚四氟乙烯滑板，以使支座可以纵向滑动。该支座即随压力，又承受拉力。

隔震橡胶支座橡胶隔震支座是在一胶板式橡胶支座的基础上，在支座中心放入铅棒以改善支座隔震性能的一种隔震支座。铅芯橡胶支座随结构物的重量及水平力，使支座产生滞后隔震的塑性变形，并通过橡胶体的弹性提供水平恢复力。因此铅芯橡胶支座即起到隔震作用，又起到阻震效果，是解决地震区桥梁及现代建筑隔震系统较为优良的一种支座。

板式橡胶支座的衍生品种的安装方法及注意事项

1、在板式橡胶支座安装前，要应检查支座产品的技术指标、规格尺寸是否符合图纸要求，如不相符，不得使用。

2、桥墩和桥台上放置板式橡胶支座部位的混凝土表面应平整清洁，以保证整个面积上的均匀压力。并认真检查所有表面、底座及垫石标高，对处于纵坡及弯道上的桥梁，在其板式橡胶支座施工时应作相应调整和处理或采用坡形板式橡胶支座。支座垫石标高的容许误差，简支梁为±10MM，连续梁为±5MM。

3、为便于更换，板式板式橡胶支座不采用固定装置。板式橡胶支座安装应在温度为5℃-20℃的环境温度下进行。

4、在上部结构的构件吊装时，应采取措施保持板式橡胶支座的正确位置，以达到要求。橡胶板式橡胶支座上下部结构间必须接触紧密，不得出现空隙。

5、如果因为施工原因而倾斜安装时应征得监理工程师的同意，但其坡度不能超过2％。选择用橡胶板式橡胶支座时，必须考虑由于桥梁橡胶支座倾斜安装而产生的剪切变形所需要的橡胶层厚度。

第一节桥梁支座的作用

桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它能将桥梁上部结构的反应力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。

桥梁支座必须满足一下功能要求。首先桥梁支座必须具有足够的承载能力，以保证安全可靠的传递支座反力。其次支座对桥梁变形（位移和转角）的约束应尽可能的小，以适应梁体自由伸缩及转动的需要。此外支座应便于安装、养护和维修，并在必要时进行更换。

作用于支座的反力、位移和转角在直角坐标系中可分别用6个力（Fx、Fy、Fz、Mx、My和Mz）和6个变位（Vx、Vy、Vz、γx、γy和γz）来表示，表示方法见图1-1.选用支座的型式必须根据支座所承受力和变形的自由度来确定。而且由于支座的位移和转角，将对支座产生附加反力，使支座反力的大小和作用方向发生相应的改变。为此就需要设计不同类型的桥梁支座，例如：辊轴支座、滑动支座、摇轴支座及板式橡胶支座等等，以尽量减小由于支座位移和转动所产生的附加力。

第二节 桥梁支座的分类

支座可分别按变形的可能性、按所用材料或按结构型式三种方法分类。

按支座变形可能性分类：

固定支座：反力含Hx、Hy和N，

                 变形自由度为γx和γy；

单项活动支座：反力为Hx和N或Hy和N，

                 变形自由度为Vx或Vy、γx和γy；

多向活动支座：反力为N，

                 变形自由度为Vx、Vy、γx和γy。

按支座用材料分类：

钢支座（平板支座、弧形支座、摇轴支座和辊轴支座）：该支座的传力通过钢的接触面。支座的变位主要通过钢和钢的滚动及滑动来实现。

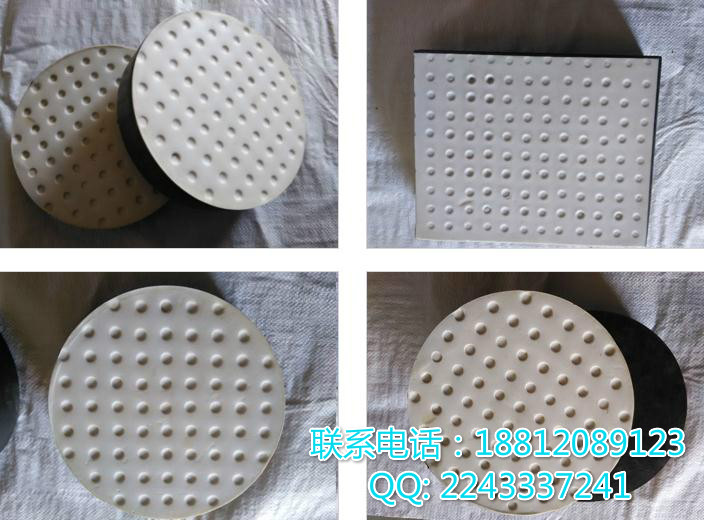

聚四氟乙烯支座（滑动支座）：该支座以聚四氟乙烯板和不锈钢板作为支座的相对滑动面，其滑动摩擦系数远小于钢对钢滑动摩擦。

橡胶支座（板式橡胶支座、盆式橡胶支座、四氟板式橡胶支座）:该支座的传力通过橡胶板来实现。支座位移通过聚四氟乙烯板的滑动或橡胶的剪切来实现，支座转角则通过橡胶的压缩变形来实现。
