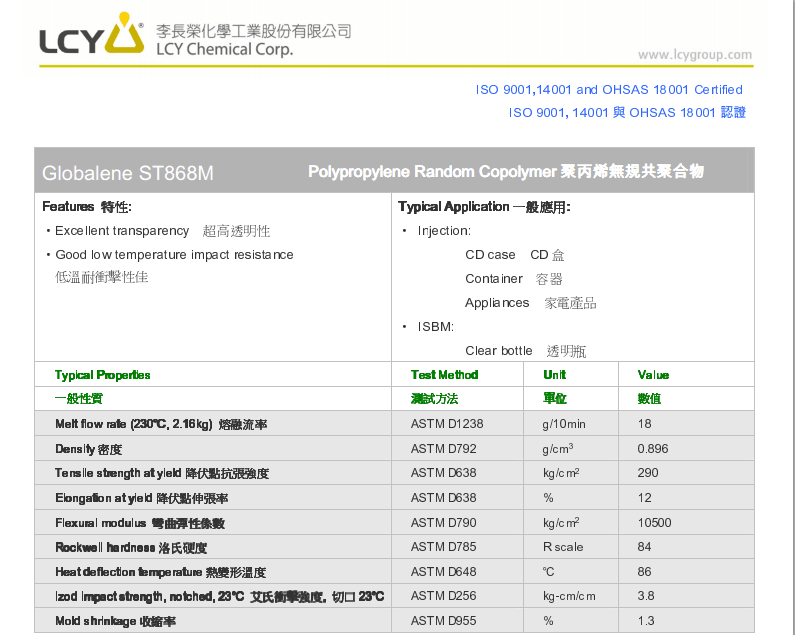

品名：PP ST868M
品牌：台湾李长荣福聚烯
用途：CD盒 容器 家电产品
特性：超高透明 低温耐冲击性佳
物性：熔融指数18.0g/10min 密度0.896g/cm3 热变形温度86℃
洛氏硬度84R 艾氏冲击强度23℃ 3.8kg 收缩率1.3
食品级，符合美国FDA 21 CFR 177.1520规定，可与食品直接接触。
产品库存批号
聚丙烯
聚丙烯，是由丙烯聚合而制得的一种热塑性树脂。按甲基排列位置分为等规聚丙烯（isotactic polyprolene）、无规聚丙烯（atactic polypropylene）和间规聚丙烯（syndiotactic polypropylene）三种。
PP的熔体质量流动速率（MFR）通常在1~100。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚型的抗冲强度比均聚型的要高。由于结晶，PP的收缩率相当高，一般为1.6~2.0%。
聚丙烯（Polypropylene，简称PP）是一种半结晶的热塑性塑料。具有较高的耐冲击性，机械性质强韧，抗多种有机溶剂和酸碱腐蚀。在工业界有广泛的应用，是平常常见的高分子材料之一。澳大利亚的钱币也使用聚丙烯制作。聚丙烯按甲基排列位置分为等规聚丙烯（isotactic polyprolene）、无规聚丙烯（atactic polypropylene）和间规聚丙烯（syndiotactic polypropylene）三种。共聚物型的PP材料有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度，PP的冲击强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。
聚丙烯薄膜制品透明而有光泽，对水蒸汽和空气的渗透性小，它分为吹膜薄膜、流延薄膜（CPP）、双向拉伸薄膜（BOPP）等。
可用于汽车、电气、机械、仪表、无线电、纺织、国防工程配件、日用品、周转箱、医疗卫生器材、建筑材料等。
可做管材、型材、单丝、渔用绳索、打包带、捆扎绳、编织袋，纤维，复合涂层，片材，板材等。
低发泡、钙塑板、合成木材、层压板、合成纸、高发泡可作结构泡沫体。
1、 塑料的处理。
性质描述
物理性能
力学性能
热性能
化学稳定性
电性能
耐候性
2特点
应用
家用电器
塑料管材
高透材料
聚丙烯
聚丙烯 - 用途
薄膜制品
注塑制品
挤塑制品
其它
聚丙烯 - 注塑工艺
纯PP是半透明的象牙白色，可以染成各种颜色。PP的染色在一般注塑机上只能用色母料。在华美达机上有加强混炼作用的独立塑化元件，也可以用色粉染色。户外使用的制品，一般使用UV稳定剂和碳黑填充。再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。PP注塑加工前一般不需特别的干燥处理。
2、 注塑机选用
对注塑机的选用没有特殊要求。由于PP具有高结晶性。需采用注射压力较高及可多段控制的电脑注塑机。锁模力一般按3800t/m2来确定，注射量20%-85%即可。
3、 模具及浇口设计
模具温度50-90℃，对于尺寸要求较高的用高模温。型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。模具必须有良好的排气性，排气孔深
0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小(例如是壁厚的50-60%)。均聚PP
制造的产品，厚度不能超过3mm，否则会有气泡(厚壁制品只能用共聚PP)。
4、 熔胶温度
PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃。熔融段温度最好在240℃。
5、 注射速度
为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用(人地幔现气泡、气纹)。如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射和较高模温。
6、 熔胶背压
可用5bar熔胶背压，色粉料的背压可适当调高。
7、 注射及保压
采用较高注射压力(1500-1800bar)和保压压力(约为注射压力的80%)。大概在全行程的95%时转保压，用较长的保压时间。
8、 制品的后处理
为防止后结晶产生的收缩变形，制品一般需经热水浸泡处理。
pp（高聚物聚丙烯）
成型特性
特性应用
04
01
2020
销售高透明pp/st868m/高透明pp/耐低温pp 高透明PP 耐低温PP ST868M
来源:[深圳市粤创锦塑胶进出口有限公司]
联系人：薛先生
手机：18252992260
电话：0769-82932991(8010)
传真：0769-82932990
QQ：306694099
Email：2659324757@qq.com
地址：广东省东莞市东莞市樟木头镇塑胶市场四期六栋35号
品牌：台湾李长荣福聚烯
价格：11350.00
元/吨
供应地：广东省东莞市
产品型号：ST868M
甲基排列在分子主链的同一侧称等规聚丙烯，若甲基无秩序的排列在分子主链的两侧称无规聚丙烯，当甲基交替排列在分子主链的两侧称间规聚丙烯。一般工业生产的聚丙烯树脂中，等规结构含量约为95%，其余为无规或间规聚丙烯。工业产品以等规物为主要成分。聚丙烯也包括丙烯与少量乙烯的共聚物在内。通常为半透明无色固体，无臭无毒。由于结构规整而高度结晶化，故熔点可高达167℃。耐热、耐腐蚀，制品可用蒸汽消毒是其突出优点。密度小，是最轻的通用塑料。缺点是耐低温冲击性差，较易老化，但可分别通过改性予以克服。
共聚物型的PP材料有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度，PP的冲击强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。
聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/cm3，是目前所有塑料中最轻的品种之一。它对水特别稳定，在水中的吸水率仅为0. 01%，分子量约8万一15万。成型性好，但因收缩率大(为1%~2.5%）.厚壁制品易凹陷，对一些尺寸精度较高零件，很难于达到要求，制品表面光泽好。
聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。聚丙烯力学性能的绝对值高于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30 MPa或稍高的水平。等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的冲击强度有所下降，但下降至某一数值后不再变化。
温度和加载速率对聚丙烯的韧性影响很大。当温度高于玻璃化温度时，冲击破坏呈韧性断裂，低于玻璃化温度呈脆性断裂，且冲击强度值大幅度下降。提高加载速率，可使韧性断裂向脆性断裂转变的温度上升。聚丙烯具有优异的抗弯曲疲劳性，其制品在常温下可弯折106次而不损坏。
但在室温和低温下，由于本身的分子结构规整度高，所以抗冲击强度较差。聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。
聚丙烯具有良好的耐热性，制品能在100℃以上温度进行消毒灭菌，在不受外力的条件下，150℃也不变形。脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。对于聚丙烯玻璃化温度的报道值有一18qC, 0qC, 5℃等，这也是由于人们采用不同试样，其中所含晶相与无定形相的比例不同，使分子链中无定形部分链长不同所致。聚丙烯的熔融温度比聚乙烯约提高40一50%，约为164一170℃, 100%等规度聚丙烯熔点为176℃。
聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使聚丙烯软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。
它有较高的介电系数，且随温度的上升，可以用来制作受热的电器绝缘制品。它的击穿电压也很高，适合用作电器配件等。抗电压、耐电弧性好，但静电度高，与铜接触易老化。
聚丙烯对紫外线很敏感，加入氧化锌、硫代二丙酸二月桂酯、炭黑或类似的乳白填料等可以改善其耐老化性能。
疏水参数计算参考值（XlogP）：3.32、 氢键供体数量：03、 氢键受体数量：34、 可旋转化学键数量：15、 互变异构体数量：6、 拓扑分子极性表面积（TPSA）：29.5避免强氧化剂，氯，高锰酸钾密闭,阴凉干燥处保存，确保有良好的通风。
无毒、无味，密度小，强度、刚度、硬度耐热性均优于低压聚乙烯,可在100℃左右使用。具有良好的介电性能和高频绝缘性且不受湿度影响，但低温时变脆，不耐磨、易老化。适于制作一般机械零件、耐腐蚀零件和绝缘零件。常见的酸、碱等有机溶剂对它几乎不起作用，可用于食具。
聚丙烯具有许多优良特性：
1、相对密度小，仅为0.89-0.91，是塑料中最轻的品种之一。
2、良好的力学性能，除耐冲击性外，其他力学性能均比聚乙烯好，成型加工性能好。
3、具有较高的耐热性，连续使用温度可达110-120℃。
4、化学性能好，几乎不吸水，与绝大多数化学药品不反应。
5、质地纯净，无毒性。
6、电绝缘性好。
7、聚丙烯制品的透明性比高密度聚乙烯制品的透明性好。
近几年我国家用电器产业发展迅速，品种多，产量大。2003年我国电冰箱产量为1850万台，空调器4200万台，洗衣机1700万台，微波炉3500万台。据“2004~2006年中国城市家庭影院市场研究咨询报告”显示，预计未来3年内我国家庭影院系统市场规模将达到690万台。另外，各种小家电也拥有巨大的潜在市场，这对改性PP来说，是一个极好的商机。我国一些塑料原料厂商已经开发出洗衣机专用料如PP 1947系列、K7726系列等，受到了洗衣机制造厂商的欢迎。因此，在未来几年内应加大开发家用电器PP专用料的力度，以适应市场变化的需求。
2003年全国塑料管材总产量突破180万t，同比增长23%。早期，PP管材主要用作农用输水管，但是由于早期产品性能还存在一些问题（抗冲击强度、耐老化性能较差），市场未能打开。随着上海塑料建材厂首家引进国外先进技术，采用进口PP-R料生产的输送冷、热水用的管材得到市场认可后，已有不少厂家建设PP-R管材生产线，价格也由投产初期的2万~3万元/t不断回落，但PP-R管材在塑料管材市场上的占有率仍然很低。据反映，国产PP-R料与进口料比较还有一定差距，质量有待改进和提高。据报道，韩国开发出一种耐高压给水管用无规共聚聚丙烯PP-R 112新牌号，使用该牌号生产的管材可在20℃和11.2MPa的超高压状态下使用50年。
塑料管材是我国化学建材推广应用的重点产品之一，建设部曾于2001年发出“关于加强共聚聚丙烯（PP-R、PP-B）管材生产管理和推广应用工作的通知”，要求有关部门共同做好从原料、加工、质量以至管材使用、安装等工作，要严格把好PP管材质量关，以利更好地做好我国PP管材的生产、应用、推广工作。
随着人们生活水平不断提高，必然带来在文化、娱乐、食品、医疗、材料、居室装饰等各个方面不同变化的要求与提高，市场中很多物品越来越多地使用透明材料。因此，开发透明PP专用料是一个很好的发展趋势，尤其需要透明性高、流动性好，成型快的PP专用料，以便设计加工成人们喜爱的PP制品。透明PP比普通PP、PVC、PET、PS更具特色，有更多优点和开发前景。
近几年，国外透明PP市场增长很快，如韩国LG将透明PP作为PET替代品推向市场；德国某些公司用透明PP替代PVC；美国透明PP制品的增长速度高出普通PP制品7%~9%；日本近几年PP成核透明剂的年用量约为2000t，若以添加量0.25%推算，日本透明PP料的年产量可达80万t以上。据日本理化株式会社介绍，日本透明PP专用料用于微波炊具及家具两方面的消费量最大。预计，2005年国外市场对透明PP专用料需求量约为500万~550万t。目前国内透明PP专用料与国外差距较大，透明PP树脂及其制品的生产、应用仍有待加强。
聚丙烯英文名称：Polypropylene，简称：PP，俗称：百折胶。聚丙烯是聚α-烯烃的代表，由丙烯聚合而制得的一种热塑性树脂，其单体是丙烯CH2=CH－CH3。根据引发剂和聚合工艺的不同，聚丙烯可以分为等规聚丙烯和无规聚丙烯和间规聚丙烯三种构型。等规聚丙烯易形成结晶态，结晶度高达95%以上，分子量在8-15万之间，赋予它良好的抗热和抗溶剂性；无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低，在3000-10000，结构不规整缺乏内聚力，应用较少。
1.结晶料，吸湿性小，易发生融体破裂，长期与热金属接触易分解。
2.流动性好，但收缩范围及收缩值大，易发生缩孔、凹痕、变形。
3.冷却速度快，浇注系统及冷却系统应缓慢散热，并注意控制成型温度.料温低温高压时容易取向，模具温度低于50度时，塑件不光滑，易产生熔接不良，流痕，90度以上易发生翘曲变形。
4.塑料壁厚须均匀，避免缺胶，尖角，以防应力集中。
一、特性
1、抗腐蚀性
2、防锈性
3、轻便性、密度低
4、耐高温性
5、耐老化,使用寿命相对PE短
6、表面光洁度极好
7、充分的热稳定性
8、热熔率低和表面平滑性优良并经食品等级良好认可
9、价格低
二、应用
1、化学化工储罐制造加工
2、高酸碱溶液储存器
3、处理设备建材
4、电子电镀设备容器
5、实验设备及器皿
6、通用加工仪器设备
7、洗涤器，空气过滤系统，导管系统
8、废气处理洗涤系统
9、电路印刷板酸洗设备
10、电镀槽
11、医疗应用元件
12、电脑数字加工中心及精密设备元件
13、交通运输
三、应用工业
1、化工处理工业
2、表面处理工业
