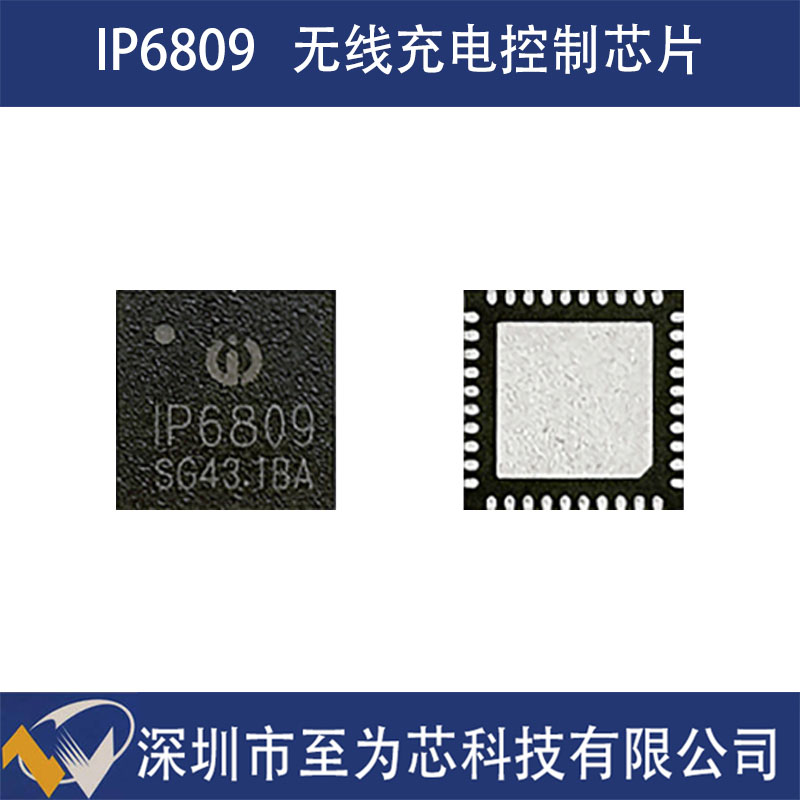

IP6809是一款无线充电发送端控制器SOC芯片，兼容WPC Qi v1.2.4最新标准。支持2-3线圈无线充电应用，支持A28线圈、MP-A8线圈，支持客户线圈定制方案，支持5W、苹果7.5W、三星10W、15W充电。
IP6809通过analong ping 检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。
IP6809通过切换不同的工作线圈执行analong ping并检测信号强度的方式确定接收机摆放位置，并选择信号强的线圈执行充电动作。
IP6809解码从接收器发送的通信数据包，然后用PID算法来改变震荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6809终止电力传输。
IP6809片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本。

特性：
1、兼容WPC v1.2.4标准

2、支持5-15W多种应用
单独5W应用
快充充电器输入5-10W应用
5V充电器输入5-10W升压应用
9-15V充电器输入5-10W降压应用
12-19V充电器输入15W应用

3、支持多线圈
支持2-3个线圈
支持自动检测接收线圈摆放位置
通过特定IO的电平状态判断是2/3线圈

4、输入耐压高达25V

5、集成NMOS全桥驱动

6、集成内部电压/电流解调

7、支持FOD异物检测功能
高灵敏静态异物检测
支持动态FOD检测
FOD参数可调

8、低静态功耗和高效率
静态电流4mA
实测系统充电效率高达79%

9、兼容NPO电容和CBB电容

10、支持成品固件在线升级

11、针对供电能力不足的USB电源有动态功率调整功能（DPM）
支持低至5V 500mA的充电器

12、输入过压、过流保护功能

13、支持PD3.0输入请求

14、支持NTC

应用：
背夹、无线充电底座
车载无线充电设备
